Zie MENU PARAMETERS
Zie MENU LOGICA’S
Zie MENU RADIO
Terugkeer naar
het hoofdmenu
Doorloop neer
Doorloop op
Bevestig /
Aanschakeling display
Lijst laatste 30 fouten
Versie software centrale
N° Gememoriseerde
afstandsbedieningen
N° totale manuele
manoeuvres (x100)
autoset
add. start
hidden butt
hidden butt
release
release
desired button
desired button
Add. 2ch
erase 64
language
stat
-
+
-
+
OK
vers
bft . . .
+/-
OK
0000
+/-
+/-
n. cycles
OK
OK
password
0---
10--
150- 1520 prg
00
-
+
err
+/-
n. remotes
ALT follow the user guide
x2
0---
10--
150- 1520 ok
01.33
02.01
........
30.15

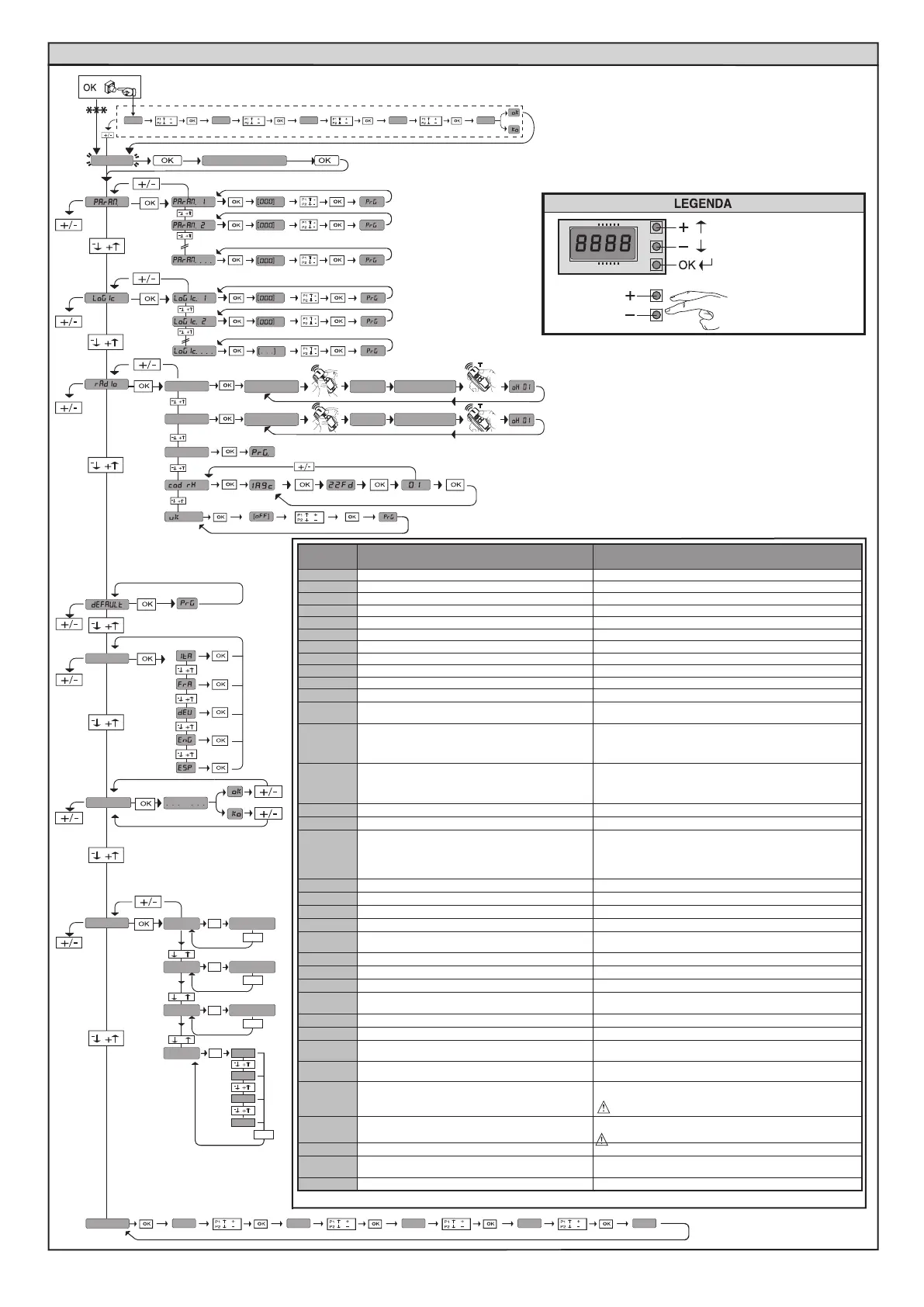

TOEGANG NAAR DE MENU’S Fig. 2
*** Password invoeren.
Aanvraag met logica Besch
ermingsniveau ingesteld op 1, 2, 3, 4
Code
diagnose
BESCHRIJVING OPMERKINGEN
STRE
Activering ingang start extern START E
STRI
Activering ingang start intern START I
OPEN
Activering ingang OPEN
CLS
Activering ingang CLOSE
PED
Activering ingang voetgangers PED
TIME
Activering ingang TIMER
STOP
Activering ingang STOP
PHOT
Activering ingang fotocel PHOT
PHOP
Activering ingang fotocel bij opening PHOT OP
PHCL
Activering ingang fotocel bij sluiting PHOT CL
BAR
Activering ingang rand BAR
BAR 2
Activering ingang BAR rand op slave-motor (verbinding
tegenovergestelde vleugels)
baro
Activering ingang BAR-rand met omkering GEACTIVEERD
UITSLUITEND TIJDENS OPENEN of geactiveerd uitsluitend
tijdens openen als deze als geverieerde gevoelige rand
is gecongureerd, Activering geassocieerde FAULT-ingang
barc
Activering ingang BAR-rand met omkering GEACTIVEERD
UITSLUITEND TIJDENS SLUITEN of geactiveerd uitsluitend
tijdens sluiten als deze als geverieerde gevoelige rand is
gecongureerd, Activering geassocieerde FAULT-ingang
SWC
Activering ingang sluitingsaanslag van motor SWC
SWO
Activering ingang openingsaanslag van motor SWO
SET
De kaart wacht op het uitvoeren van een com-
plete manoeuvre opening-sluiting, niet onder-
broken door tussenstoppen om het voor de be-
weging noodzakelijke koppel te verkrijgen.
LET OP! De obstakelwaarneming is niet actief
ER01
Test fotocellen mislukt Aansluiting fotocellen en/of instelling logica's controleren
ER02
Test rand mislukt Aansluiting randen en/of instelling logica's controleren
ER03
Test fotocellen opening mislukt Aansluiting fotocellen en/of instelling parameters/logica's controleren
ER04
Test fotocellen sluiting mislukt Aansluiting fotocellen en/of instelling parameters/logica's controleren
ER05
Test rand op slave-motor mislukt (verbinding tegenover-
gestelde vleugels)
Aansluiting randen en/of instellingen parameters/logica’s controleren
er06
Test rand 8k2 mislukt Aansluiting randen en/of instellingen parameters/logica’s controleren
ER07
Test rand openen mislukt Aansluiting randen en/of instellingen parameters/logica’s controleren
ER08
Test rand sluiten mislukt Aansluiting randen en/of instellingen parameters/logica’s controleren
ER1x*
Fout test hardware kaart
- Aansluitingen op de motor controleren - Hardware-problemen
aan de kaart (contact opnemen met technisch personeel)
ER3x*
Omkering voor obstakel - amperostop Eventuele obstakels langs het traject controleren
ER4x*
Thermiek Wachten tot het automatiseringssysteem is afgekoeld
ER5x*
Communicatiefout met inrichtingen op afstand
De aansluiting met de bijbehorende inrichtingen en/of serieel
aangesloten uitbreidingskaarten controleren.
ER70, ER71
ER74, ER75
Interne fout van controle toezicht systeem.
Proberen de kaart uit en weer aan te zetten. Indien het probleem
aanhoudt contact opnemen met de technische service.
ER72
Fout van consistentie centraleparameters (Logica’ en Pa-
rameters)
Door op Ok te drukken worden de gevonden instellingen bevestigd.
De kaart zal blijven werken met de gevonden instellingen.
De instellingen van de kaart moeten nagegaan worden
(Parameters en Logica’s).
ER73
Fout in de parameters van D-spoot
Door op Ok te drukken zal de kaart weer gaan werken met standaard
D-spoor.
Er moet een autoset uitgevoerd worden
ERf0
Fout eindaanslag Aansluitingen eindaanslagen controleren
erf1
Fout eindaanslag altijd geactiveerd na het begin van
de manoeuvre
Aansluitingen eindaanslagen, aansluitingen motor controleren
ERf3
fout in instelling SAFE-ingangen De correcte instelling van de SAFE-ingangen controleren
* X = 0,1,…,9,A,B,C,D,E,F
60 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500
D812201 00100_09
