BFT BOTTICELLI 800 U - Page 23

MONTAGEANLEITUNG
x 2

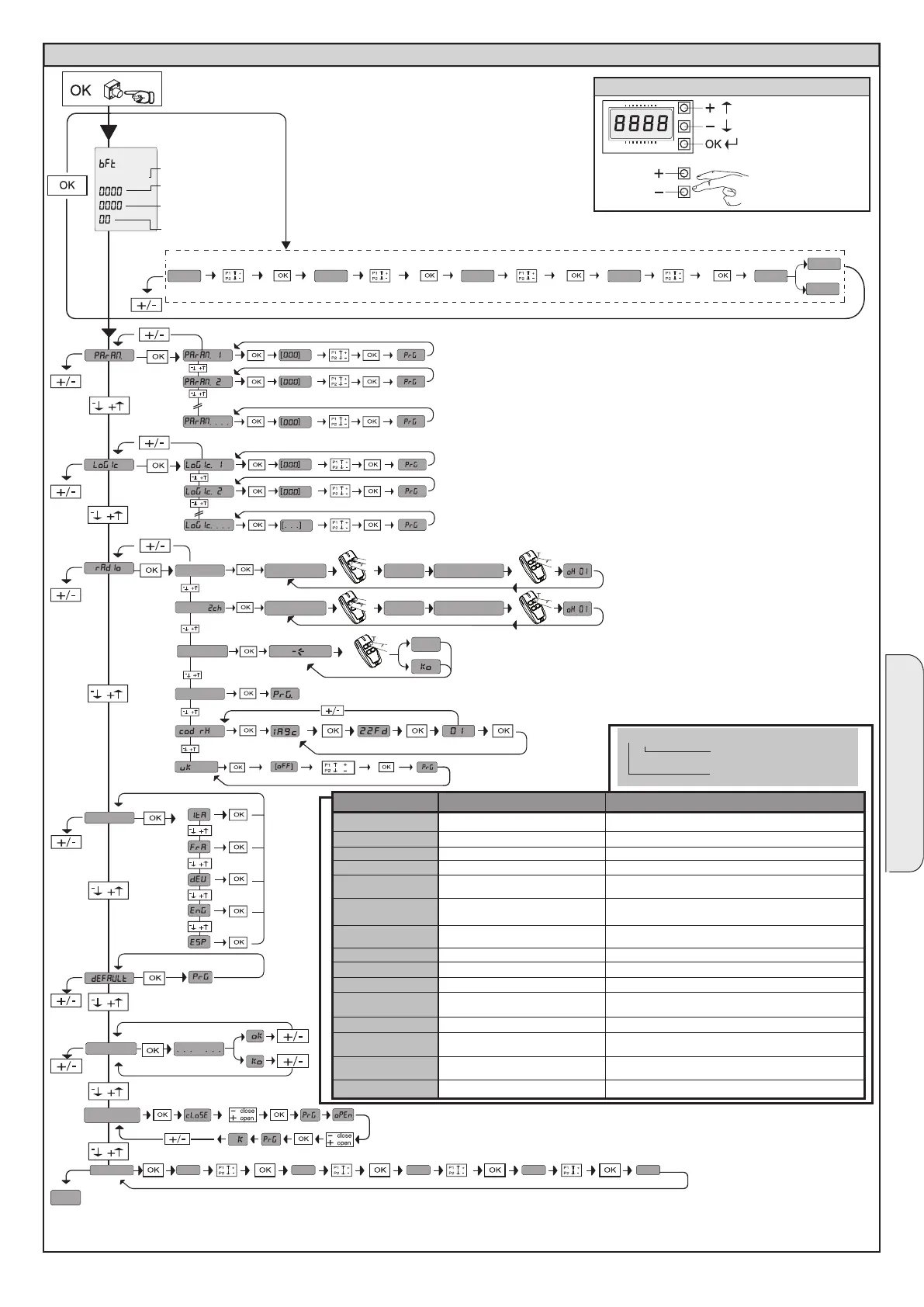

MENÜZUGRIFF Fig. 1
Legende:
Zurück zum Hauptmenü
Abwärts
Aufwärts
Bestätigung/
Aufleuchten Display
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
Siehe MENÜ FUNK
zufueg start
verst. taste
verst. taste
loslassen
loslassen
gevue. taste
gevue. taste
zufueg
LANG
autoset
loeschen 64
o
END
endsch. einst
VENERE D
ok
ok
ko
0--- 10-- 150- 1520
01 t1
PASSWORD
0--- 10-- 150- 1520 prg
Software-Version Steuerung
Gesamtzahl Betriebsvorgänge
(x 10)
Betriebsvorgänge seit letztem
Wartungstermin (x 10)
Zahl gespeicherte
Fernsteuerungen
lesen
35.40
Schwelle Hindernis
Momentane Kraft Motor
Code diagnose BESCHREIBUNG ANMERKUNGEN
stre
Aktivierung Eingang START E
STRI
Aktivierung Eingang START I
STOP
Aktivierung Eingang STOP
PHOT
Aktivierung Eingang PHOT
SWO
Aktivierung Eingang END-
SCHALTER ÖFFNUNG
SWc
Aktivierung Eingang END-
SCHALTER SCHLIESSUNG
ped
Aktivierung Eingang FUSS-
GÄNGER
open
Aktivierung Eingang OPEN
CLS
Aktivierung Eingang CLOSE
AMP
Umkehrung wegen Hindernis Auf Hindernisse auf dem Weg überprüfen
ER01
Test Fotozellen fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellungen Logiken
ER10
Fehler Test Hardware Karte Probleme in der Schaltung des Motorsteuerung erfasst
ER03
Test Fotozelle fehlgeschlagen
(Fotozelle aktiv nur bei Önung)
Überprüfung Anschluss Fotozellen und/oder
Einstellungen Logiken
ER04
Test Fotozelle fehlgeschlagen (Foto-
zelle aktiv nur bei Schließung)
Überprüfung Anschluss Leisten und/oder
Einstellungen Logiken
ER11
Fehler Test Hardware Karte Probleme in der Schaltung Lesung Strom Motor erfasst
***
*** Passwordeingabe
Anforderung mit
Schutzniveaulogik eingestellt auf 1, 2, 3 oder 4
BOTTICELLI 800 U - 23
D812779 00100_08
DEUTSCH
