BFT BOTTICELLI 800 U - Page 8

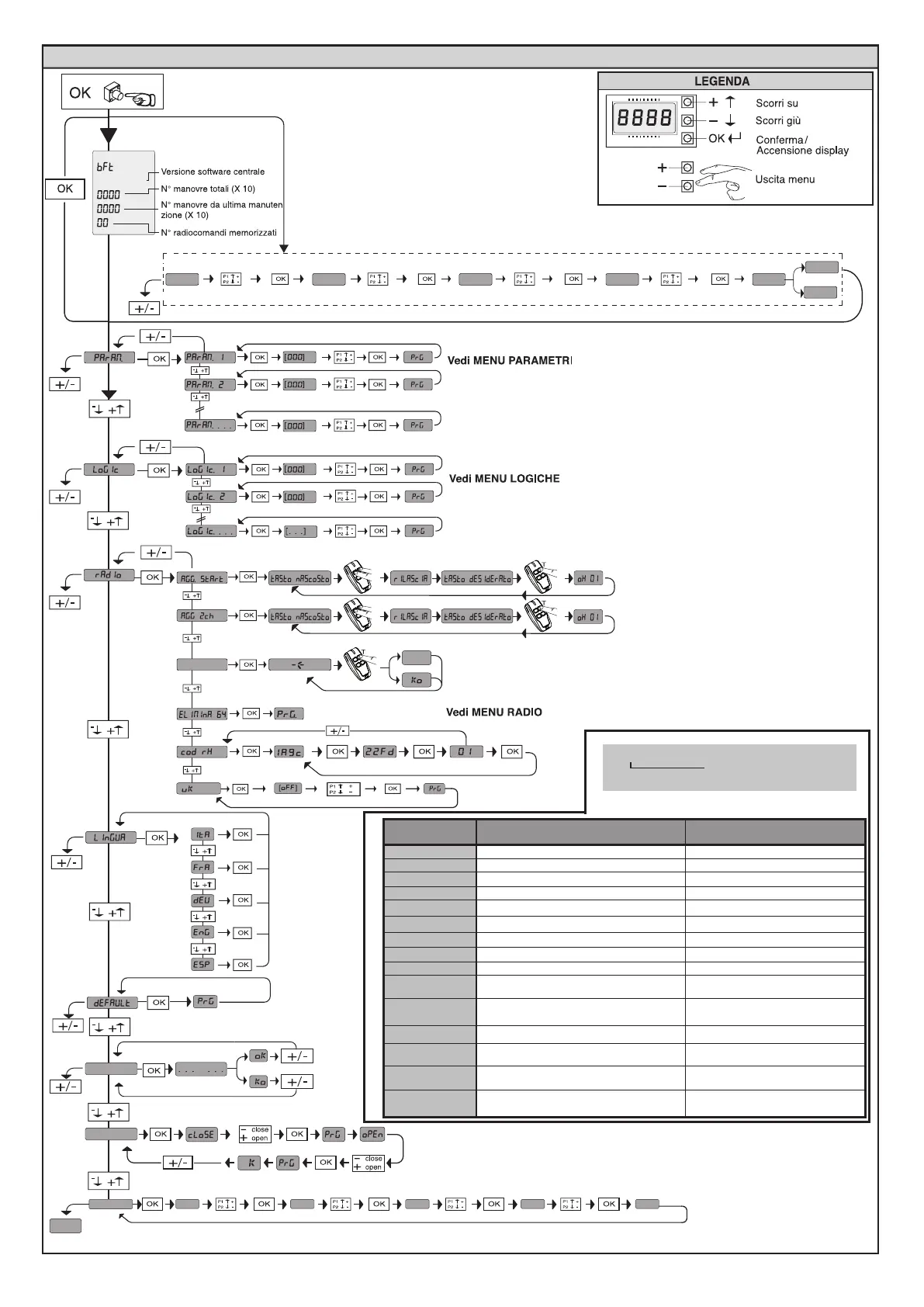

ACCESSO AI MENU Fig. 1
x 2
autoset
reg. fc.
PASSWORD
leggi
0--- 10-- 150- 1520 prg
o
fine
VENERE D
ok
ok
ko
0--- 10-- 150- 1520
01 t1
35.40
Soglia ostacolo
Forza istantanea motore
Codice
diagnoistica
Descrizione Note
stre
attivazione ingresso START E
STRI
attivazione ingresso START I
STOP
Attivazione ingresso STOP
PHOT
Attivazione ingresso fotocellula PHOT
SWO
Attivazione ingresso FINECORSA APERTURA
SWc
Attivazione ingresso FINECORSA CHIUSURA
ped
Attivazione ingresso PEDONALE
open
Attivazione ingresso OPEN
CLS
Attivazione ingresso CLOSE
amp
Inversione per ostacolo Vericare eventuali ostacoli lungo il percorso
ER01
Test fotocellule fallito
Vericare collegamento fotocellule e/o
impostazioni logiche
ER10
Errore test hardware scheda Rivelati problemi al circuito di comando motore
ER03
Test fotocellule fallito (fotocellule attive solo
in apertura)
Vericare collegamento fotocellule e/o
impostazioni logiche
ER04
Test fotocellule fallito (fotocellule attive solo
in chiusura)
Vericare collegamento fotocellule e/o
impostazioni logiche
ER11
Errore test hardware scheda
Rilevati problemi al circuito di lettura
corrente motore

*** Inserimento password.
Richiesta con logica Livello
Protezione impostata a 1, 2, 3, 4
***
8 - BOTTICELLI 800 U
D812779 00100_08
