IP 55
32
Ø 5
3,9
32
Ø5
22
19
22
24
36
19
22
24
1-Fotozelle TX
1-Fotozelle RX
1-Motor 1
1-Motor 2
Netz 230V

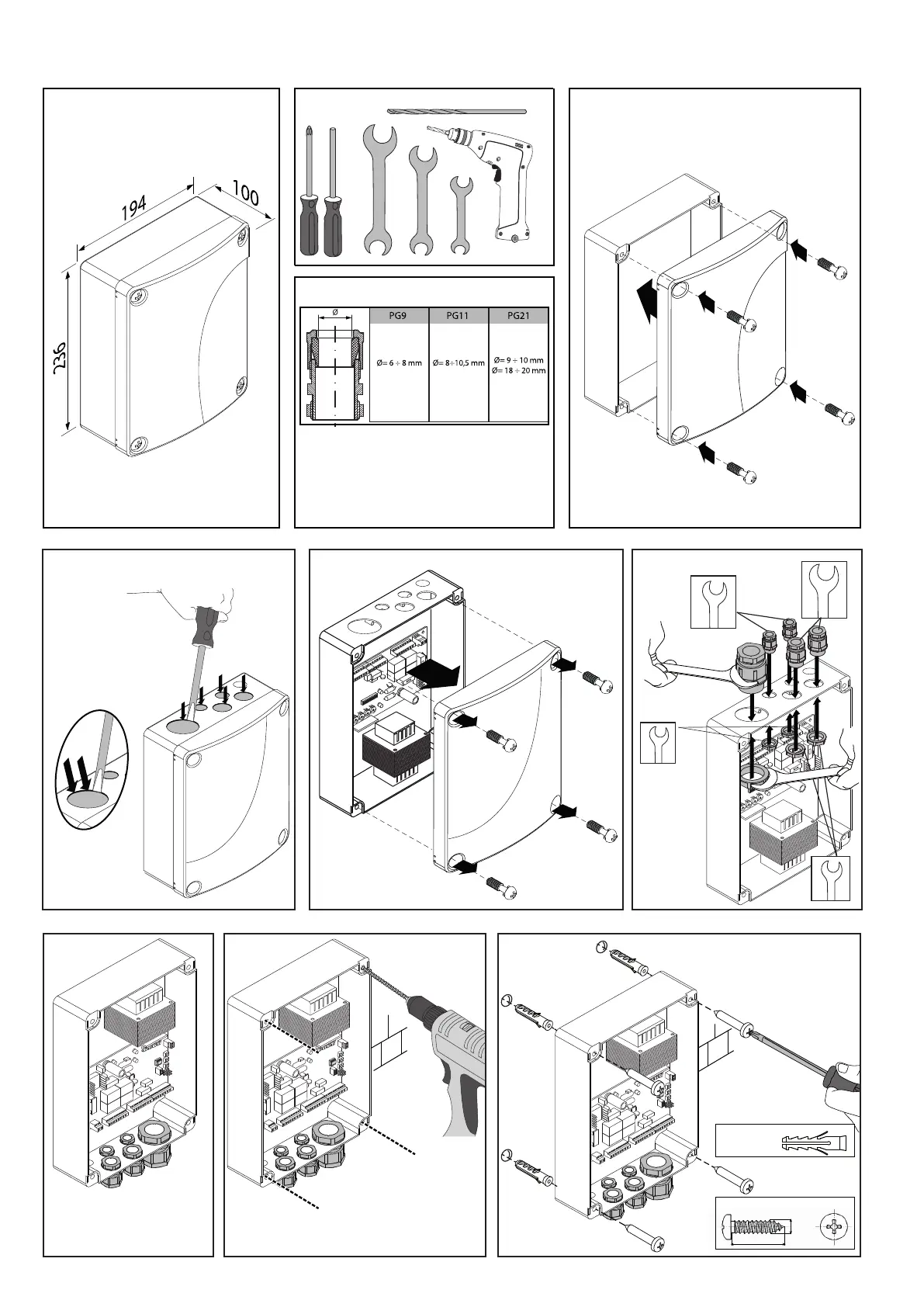

INSTALLATION DER BEDIENTAFEL
ABMESSUNGEN
1� Schließen Sie die Abdeckung der
Bedientafel�
3� Önen Sie die Abdeckung der Bedientafel�
6� Bohren Sie die 4 angezeigten
Bohrungen mit einer Bohrmaschine�
5� Drehen Sie das Gehäuse
der Bedientafel um�
7� Setzen Sie die Fischer-Dübel wie auf
der Abbildung gezeigt ein�
4�
Setzen Sie die Kabeldurchführun-
gen ein und befestigen Sie sie�
2�
Önen Sie die 5mit den Pfeilen gekennzeich-
neten Önungen mit einem Schraubenzieher
ACHTUNG:
DRÜCKEN SIE (NICHT
ZU STARK IM
RAND, WIE AUF DER
ZEICHNUNG GEZEIGT),
um Beschädigungen
der internen Karte zu
vermeiden!
TABELLE Ø EXTERN KABEL
Die Tabelle gilt nur für den von der Firma
gelieferten Kabeldurchführungskit�
FABER BT - FABER L BT KIT - 101
D812458 10550_01
