~5 mm
A
B
FC2 (CLOSE)
~5 mm
FC1 (OPEN)
Zum Abschluss:
blockieren Sie das Tor�

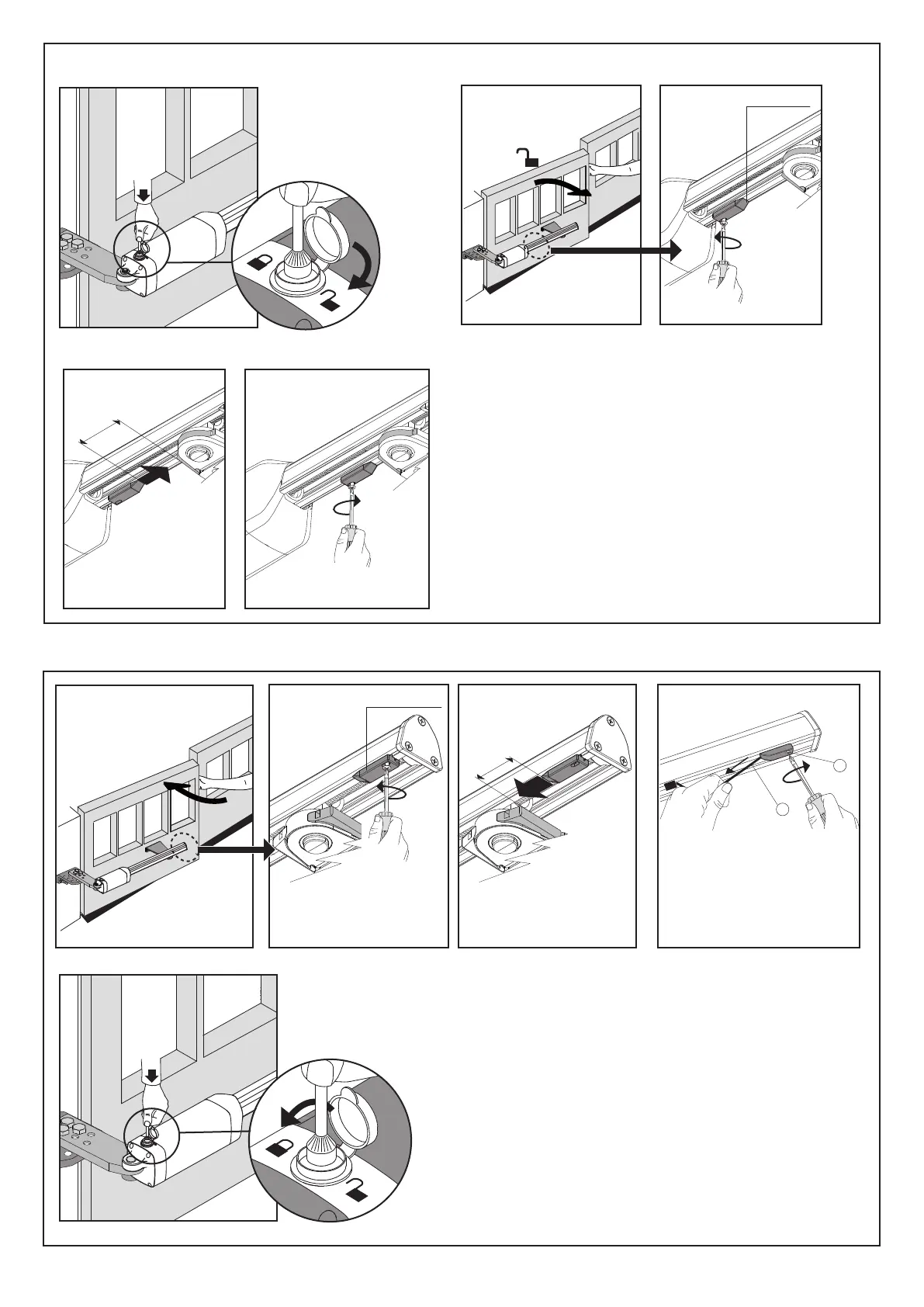

EINSTELLUNG ENDSCHALTER SCHLIESSUNG
Schließen Sie das Tor�
Lösen Sie die Schrauben des
NockenFC2�
Ziehen Sie die Schrauben des
NockenFC2 an�
ACHTUNG! Befestigen Sie die
SchraubeA und spannen Sie den
DrahtB, um Brüche des Kabels des
Endschalters zu vermeiden�
Verschieben Sie den Nocken
auf 5 mm vom Rand des
Bügels�
EINSTELLUNG ENDSCHALTER ÖFFNUNG
Önen Sie das Tor�
Lösen Sie die Schrauben des
NockenFC1�
Ziehen Sie die Schrauben des
NockenFC1 an�
Verschieben Sie den
Nocken auf 5 mm vom
Rand des Bügels�
Wiederholen Sie alle Arbeitsschritte am anderen Torügel!
Entsperren Sie den Trieb, wie auf
der Abbildung gezeigt, und
ÖFFNEN Sie den Torügel bis zur
gewünschten
Önung :
