BFT FABER BT - Page 115

ON
OFF
ON
23A 12V
Y #
F2 4 AT
F1 1.25 AT
(220-230V)
F1 2.5 AT (120V)
S4
T1 T2 T3
T4
PWR ON
FLT2 FLT1
PHOT
STOP
OPEN
START
SW02 SW01
SWC2 SWC1
BAR
JP5 JP2
JP4
++++
10
11
14 15
20
21
28 29
42
43
44
45 50
51
52
60 61
62
70
71
72
73
74 75
L N
S1
S2
S3
RADIO
EER
SET
13
14
15
16 17
18
19
20 21
22
23
24
25
26
27 28
3
4
5
6 7
8
9
10
2
2
1
ON
OFF
ON
1
3
3 4

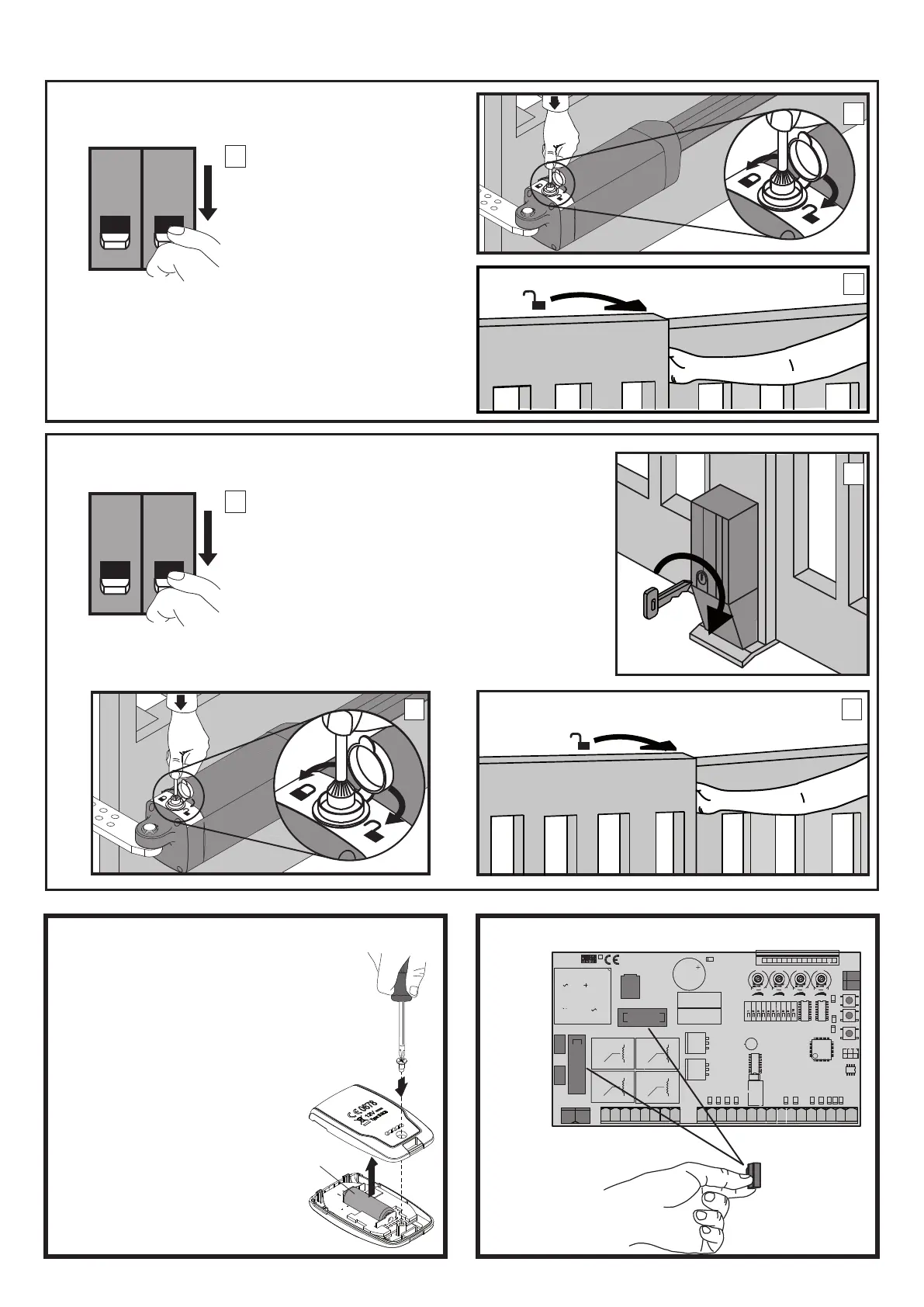

AUSWECHSELN DER BATTERIE AUSWECHSELN DER SICHERUNG
WARTUNG
Falls die Reichweite des Senders
nachlässt, kann dies daran liegen,
dass die Batterien leer sind� Das
Aufblinken der LED des Senders
zeigt an, dass die Batterien leer sind
und ausgewechselt werden müssen�
Die Kontakte der Batterien dürfen
nicht kurzgeschlossen oder mit den
Händen berührt werden�
Bauen Sie die Batterien aus und
entsorgen Sie sie separat gemäß
den geltenden Bestimmungen�
BEDIENUNGSHANDBUCH: MANUELLES MANÖVER
UNTERBRECHEN SIE
DIE STROMVERSORGUNG!
UNTERBRECHEN SIE
DIE STROMVERSORGUNG!
Önen Sie das Tor VON HAND�
Önen Sie das Tor VON HAND�
MIT ELEKTROSCHLOSS (OPTIONAL)
OHNE ELEKTROSCHLOSS
FABER BT - FABER L BT KIT - 115
D812458 10550_01
