BFT FABER BT - Page 21

~5 mm
A
B
FC2 (CLOSE)
~5 mm
FC1 (OPEN)

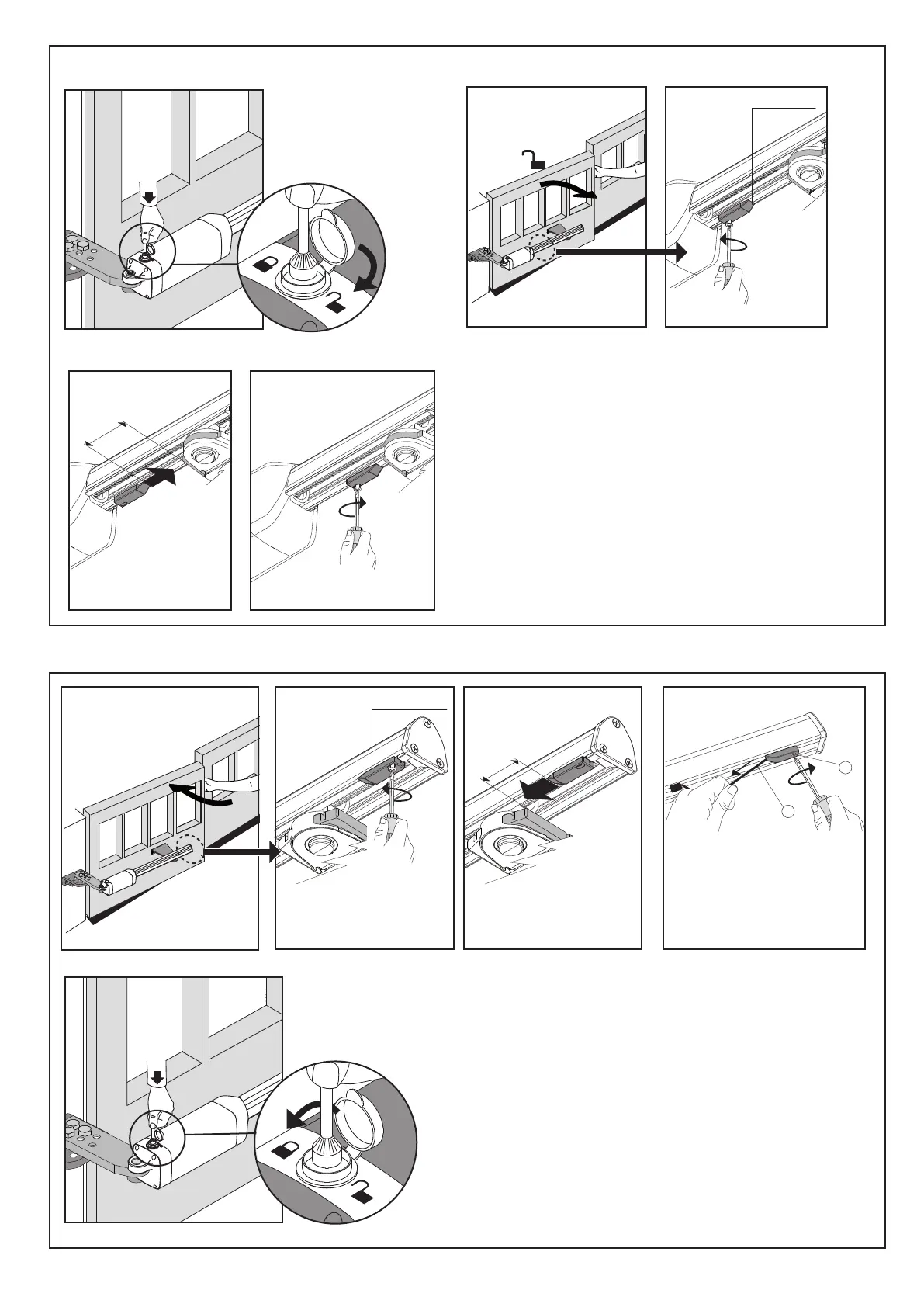

REGOLAZIONE FINECORSA APERTURA
Aprire il cancello�
Come ultima operazione:
bloccare il cancello�
Svitare la vite della camma FC1
Avvitare la vite della camma FC1�
REGOLAZIONE FINECORSA CHIUSURA
Chiudere il cancello�
Svitare la vite della camma
FC2
Avvitare la vite della camma FC2�
ATTENZONE! Per evitare la rottura
del cavo del necorsa, ssare la vite
A tenendo teso il lo B �
Spostare la camma a 5 mm
dal bordo della staa
Spostare la camma a 5 mm
dal bordo della staa
Ripetere tutte le operazioni sull'altra anta!
Sbloccare l'operatore come da
gura e APRIRE l'anta no ad
apertura desiderata :
FABER BT - FABER L BT KIT - 21
D812458 10550_01
