BFT FABER BT - Page 6

*
2x1,5mm
2
2x1,5mm
2
3x1,5mm
2
3x1mm
2
2x0,75 mm
2
3x1,5mm
2
2x1,5mm
2
3x1,5mm
2
5x0,75mm
2
2x0,75mm
2
825 FABER BT KIT
943 FABER L BT KIT
72,5 mm FABER BT KIT
108 mm FABER L BT KIT
55
102
80
Cu MAX 305 mm FABER BT KIT
Cu MAX 470 mm FABER L BT KIT
R
Q
RG58

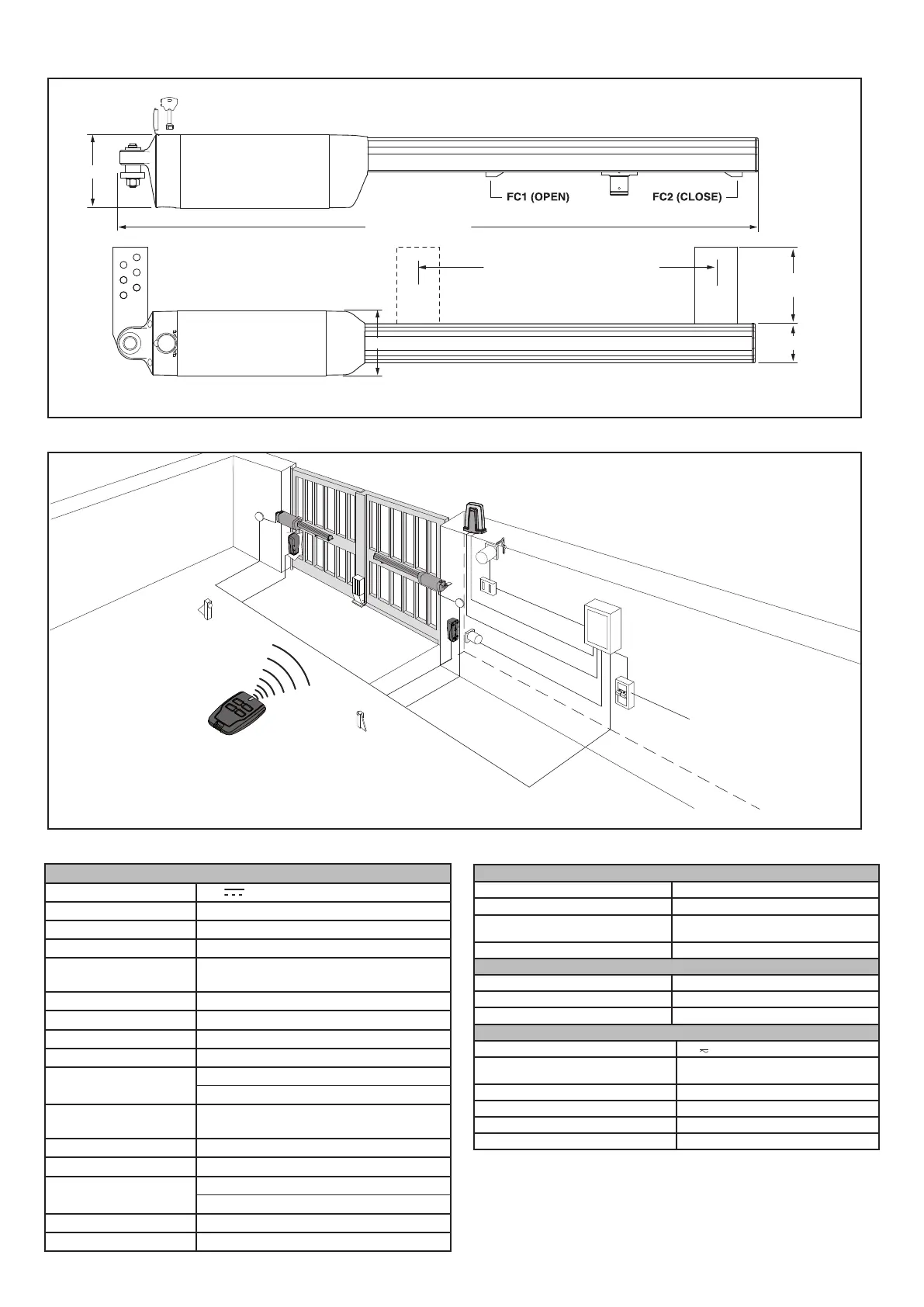

DIMENSIONI
SCHEMA D'INSTALLAZIONE
FERMI D'ARRESTO
FERMI D'ARRESTO
DATI TECNICI
MOTORE
Alimentazione 24V
Potenza max assorbita 40 W
Corrente assorbita 1,5 A
Forza di spinta e trazione 2000 N (~200 kg)
Reazione all’urto Limitatore di coppia integrato su quadro di
comando
Finecorsa Magnetici incorporati e regolabili
Manovra manuale Chiave CLS di sblocco
Condizione ambientali - 20°C a +50°C
Tipo di utilizzo semi-intensivo
Massima lunghezza anta
senza elettroserratura
1,8 m FABER BT
3 m FABER L BT
Massima lunghezza anta
con elettroserratura
5 m FABER L BT
Massimo peso anta 2500 N (~250 kg)
Grado di protezione IP X4
Peso attuatore
50N (~5kg) FABER BT
77N (~7,7kg) FABER L BT
Dimensioni Vedere Fig� L
Lubricazione grasso permanente
CENTRALE
Alimentazione accessori 24V ~ (180 mA)
Fusibili Vedi Fig� SCHEMA ELETTRICO
Radioricevente Rolling-Code incor-
porata
frequenza 433�92MHz
N�°max�radiocomandi memorizzabili 63
TELECOMANDO
Frequenza 433�92MHz
Pila Modello 23A 12V
Portata 50 / 100 m
FOTOCELLULE
Tensione di alimentazione 24V
Corrente Assorbita
TX: 10mA
RX: 7mA a riposo / 20mA max
Portata contatti 30V, 1A
Grado di protezione IP55
Temperatura di esercizio -20/+55°C
Portata Utile 30 m (ridotta in caso di nebbia-pioggia)
Non in dotazione�
*
*
**
*
** Elettroserratura: per lunghezze maggiori di 3 metri (non in dotazione)�
6 - FABER BT - FABER L BT KIT
D812458 10550_01
