BFT FABER BT - Page 64

*
2x1,5mm
2
2x1,5mm
2
3x1,5mm
2
3x1mm
2
2x0,75 mm
2
3x1,5mm
2
2x1,5mm
2
3x1,5mm
2
5x0,75mm
2
2x0,75mm
2
825 FABER BT KIT
943 FABER L BT KIT
72,5 mm FABER BT KIT
108 mm FABER L BT KIT
55
102
80
Cu MAX 305 mm FABER BT KIT
Cu MAX 470 mm FABER L BT KIT
R
Q
RG58

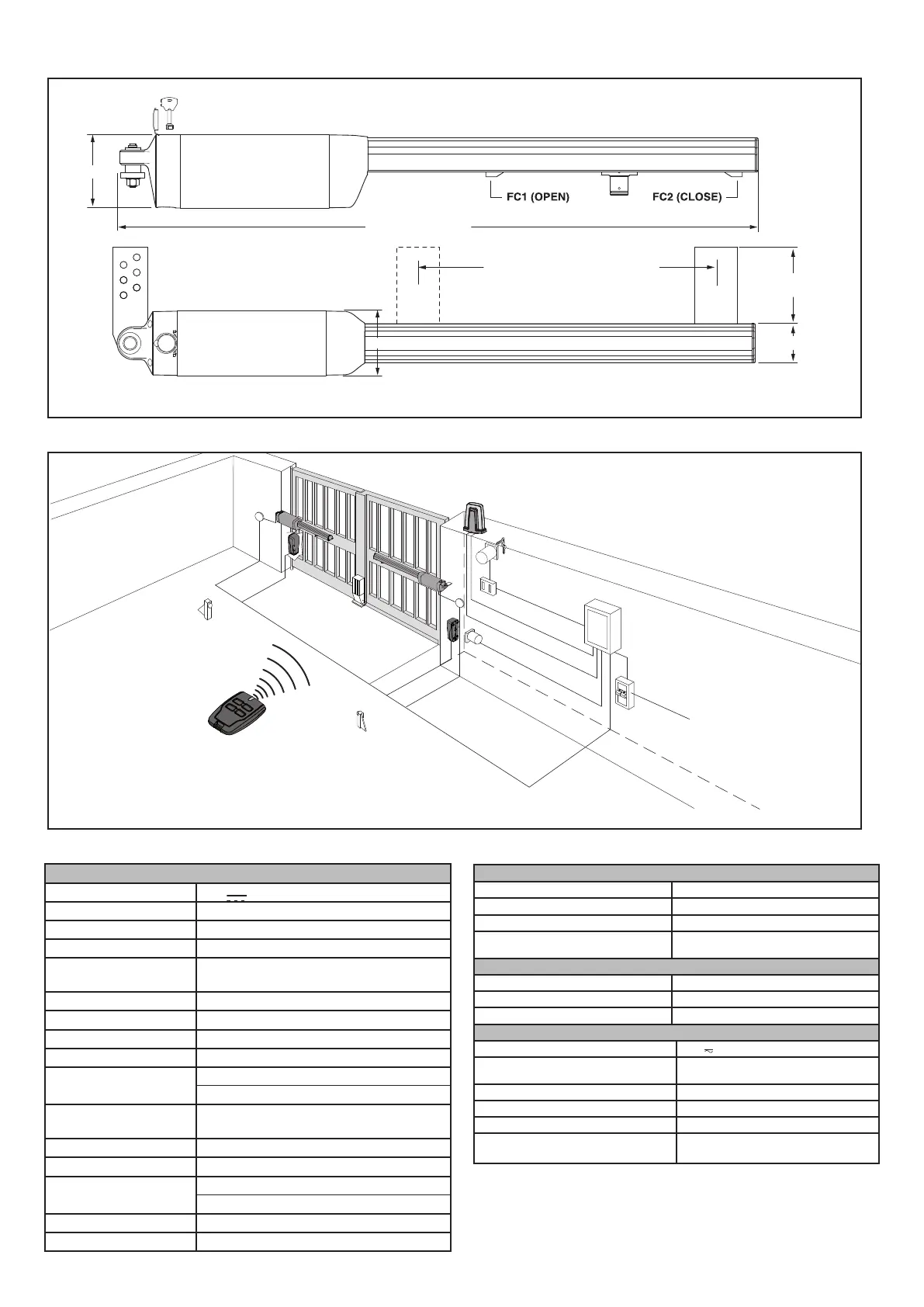

DIMENSIONS
SCHÉMA D’INSTALLATION
BUTÉES D'ARRÊT
BUTÉES D'ARRÊT
DONNÉES TECHNIQUES
MOTEUR
Alimentation 24V
Puissance maxi absorbée : 40 W
Courant Absorbé 1,5 A
Force de poussée et de traction 2000 N (~200 kg)
Réaction au choc Limiteur de couple intégré sur tableau de
commande
Fins de course Magnétiques intégrés et réglables
Manœuvre manuelle Clé CLS de déverrouillage
Condition ambiante de - 20°C à +50°C
Type d'utilisation Semi-intensif
Longueur maximum van-
tail sans serrure électrique
1,8 m FABER BT
3 m FABER L BT
Longueur maximum van-
tail avec serrure électrique
5 m FABER L BT
Poids maximum du vantail 2500 N (~250 kg)
Degré de protection IP X4
Poids de l’actionneur
50N (~5kg) FABER BT
77N (~7,7kg) FABER L BT
Dimensions Cf� Fig� L
Lubrication graisse permanente
CENTRALE
Alimentation des accessoires 24V ~ (180 mA)
Fusibles Voir Fig� SCHÉMA ÉLECTRIQUE
Récepteur radio rolling code intégré fréquence 433,92MHz
N° maxi radiocommandes mémori-
sables
63
TÉLÉCOMMANDE
Fréquence 433�92MHz
Pile Modèle 23A 12V
Portée 50 / 100 m
PHOTOCELLLULES
Tension d’alimentation 24V
Courant Absorbé
TX: 10mA
RX: 7mA au repos / 20 mA max�
Portée contacts 30V, 1A
Degré de protection IP55
Température de service -20/+55°C
Portée Utile
30 m (réduite en cas de brouillard ou
de pluie)
Pas fournis�
*
*
**
*
** Serrure électrique pour les longueurs de plus de 3 mètres (pas fournie)
64 - FABER BT - FABER L BT KIT
D812458 10550_01
