BFT FABER BT - Page 79

~5 mm
A
B
FC2 (CLOSE)
~5 mm
FC1 (OPEN)

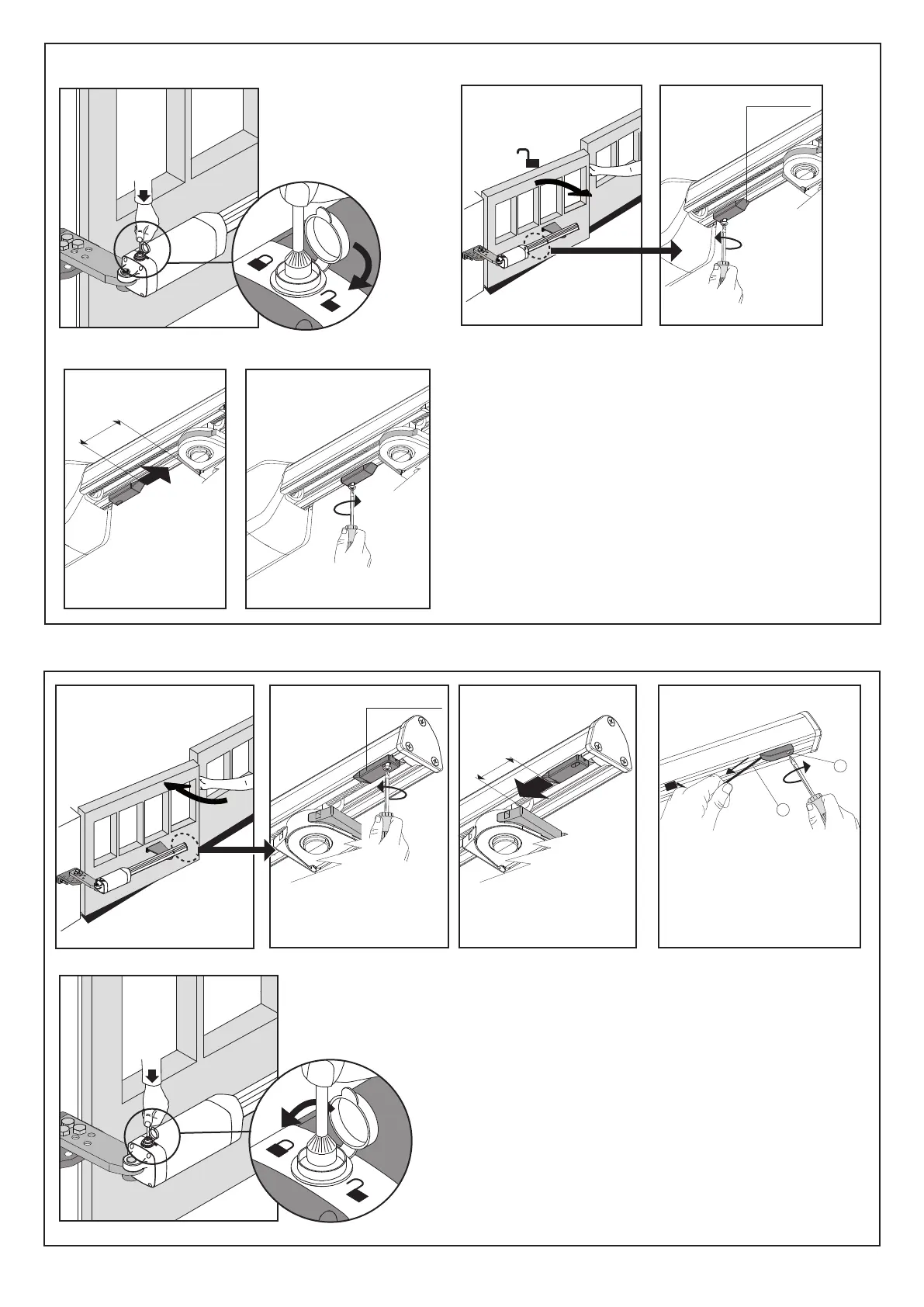

RÉGLAGE DU FIN DE COURSE D'OUVERTURE
Ouvrir le portail�
Comme dernière opération:
verrouiller le portail�
Dévisser la vis de la came FC1
Visser la vis de la came FC1
RÉGLAGE DU FIN DE COURSE DE FERMETURE
Fermer le portail�
Dévisser la vis de la came FC2
Visser la vis de la came FC2
ATTENTION! Pour éviter de briser
le câble du n de course, xer la vis
A en tenant le l B tendu
Déplacer la came à 5 mm du
bord de l'étrier
Déplacer la came à 5 mm
du bord de l'étrier
Répéter toutes les opérations sur l'autre vantail!
Déverrouiller l'actionneur comme le
montre la gure et OUVRIR le vantail
jusqu'à l'ouverture voulue:
FABER BT - FABER L BT KIT - 79
