BFT FABER BT - Page 93

*
2x1,5mm
2
2x1,5mm
2
3x1,5mm
2
3x1mm
2
2x0,75 mm
2
3x1,5mm
2
2x1,5mm
2
3x1,5mm
2
5x0,75mm
2
2x0,75mm
2
825 FABER BT KIT
943 FABER L BT KIT
72,5 mm FABER BT KIT
108 mm FABER L BT KIT
55
102
80
Cu MAX 305 mm FABER BT KIT
Cu MAX 470 mm FABER L BT KIT
R
Q
RG58

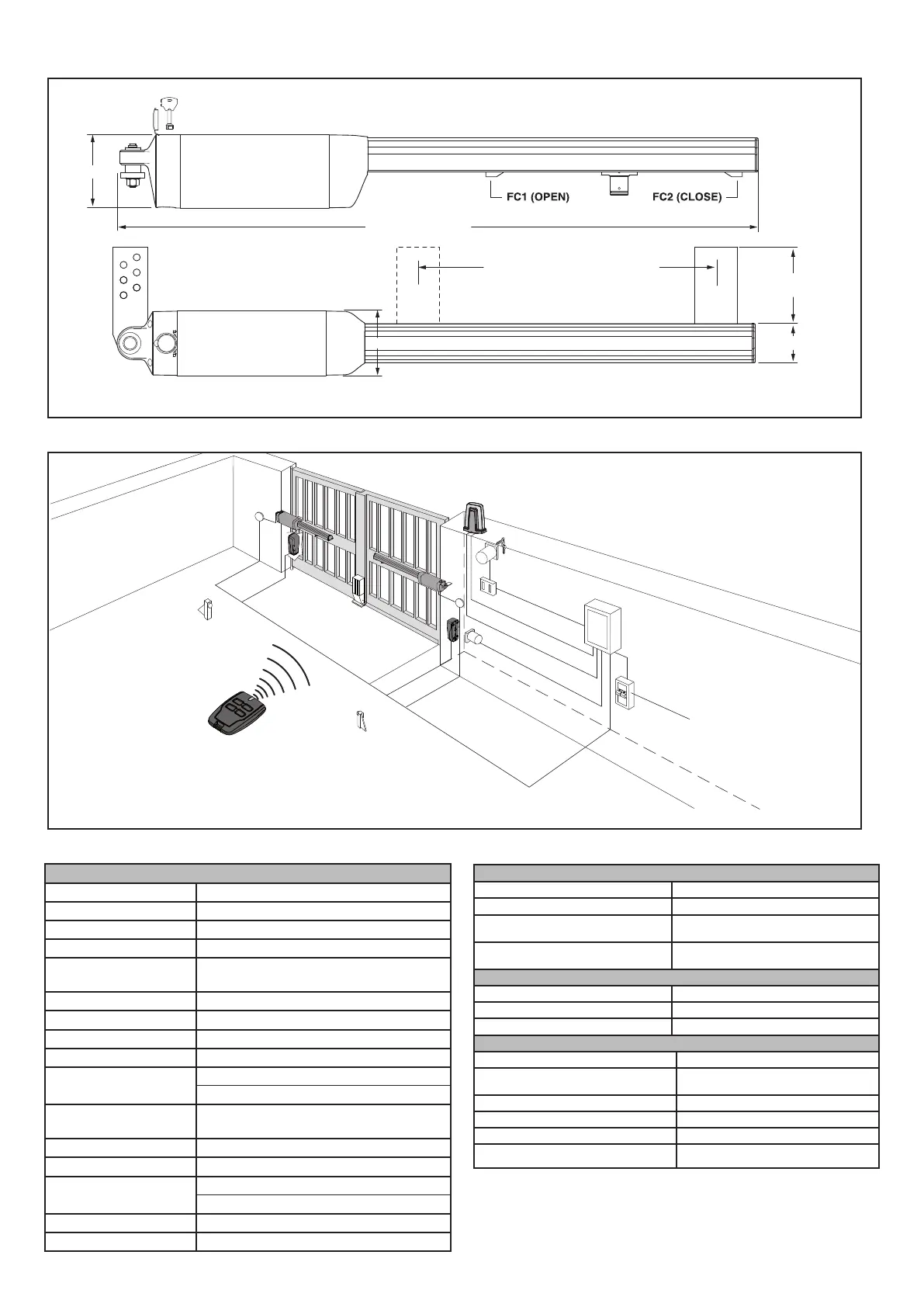

ABMESSUNGEN
INSTALLATIONSPLAN
ANSCHLÄGE
ANSCHLÄGE
TECHNISCHE DATEN
MOTOR
Stromversorgung 24V
Max� Leistungsaufnahme 40 W
Stromaufnahme 1,5 A
Schub- und Zugkraft 2000 N (≈200 kg)
Stoßreaktion In die Bedientafel integrierter Drehmoment-
begrenzer
Endschalter Integrierte und einstellbare Magnete
Manuelles Manöver Entsperrschlüssel CLS
Umgebungsbedingungen - 20°C bis +50°C
Benutzungstyp halbintensiv
Max� Länge des Torügels
ohne Elektroschloss
1,8m FABER BT
3 m FABER L BT
Max� Länge des Torügels
mit Elektroschloss
5 m FABER L BT
Max� Gewicht des Torügels 2�500N (≈250 kg)
Schutzgrad IP X4
Gewicht des Triebs
50N (~5kg) FABER BT
77N (~5kg) FABER L BT
Abmessungen Siehe Fig� L
Schmierung Perma-Fett
STEUERGERÄT
Stromversorgung Zubehör 24V (≈180mA)
Sicherungen Siehe Fig� SCHALTPLAN
Eingebauter Funkempfänger Rol-
ling-Code
Frequenz 433,92MHz
Max� Anzahl abspeicherbaren Funk-
bedienungen
63
FERNBEDIENUNG
Frequenz: 433�92MHz
Batterie Modell 23A 12V
Reichweite 50/100m
FOTOZELLEN
Betriebsspannung 24V
Stromaufnahme
TX: 10mA
RX: 7mA Standby / max� 20mA
Leistung Kontakte 30V, 1A
Schutzgrad IP55
Betriebstemperatur -20���+55°C
Reichweite
30m (geringer im Falle von Nebel/Re-
gen)
Nicht mitgeliefert
*
*
**
*
** Elektroschloss: für eine Länge von mehr als 3Metern (nicht mitgeliefert)�
FABER BT - FABER L BT KIT - 93
D812458 10550_01
