BFT MOOVI 60 - Right Boom Assembly; Spring Safety and Assembly Steps

AA
Assicurarsi che la molla non sia in tensione, e l’asta non sia montata.
Make sure the spring is not under tension and the boom is not fitted.
Vérifiez si le ressort n'est pas en tension et si la tige n'est pas montée.
Sicherstellen, dass die Feder nicht gespannt und die Stange nicht montiertist.
Asegurarse de que el muelle no esté tensado y de que el mástil no esté montado.
Controleren of de veer niet onder spanning staat, en de stang niet gemonteerd is.
Smontare il gruppo molla, Remove the spring assembly, Démonter le groupe ressort, Die Feder-Baugruppe ausbauen, Desmontar el grupo muelle, De groep veer demonteren.

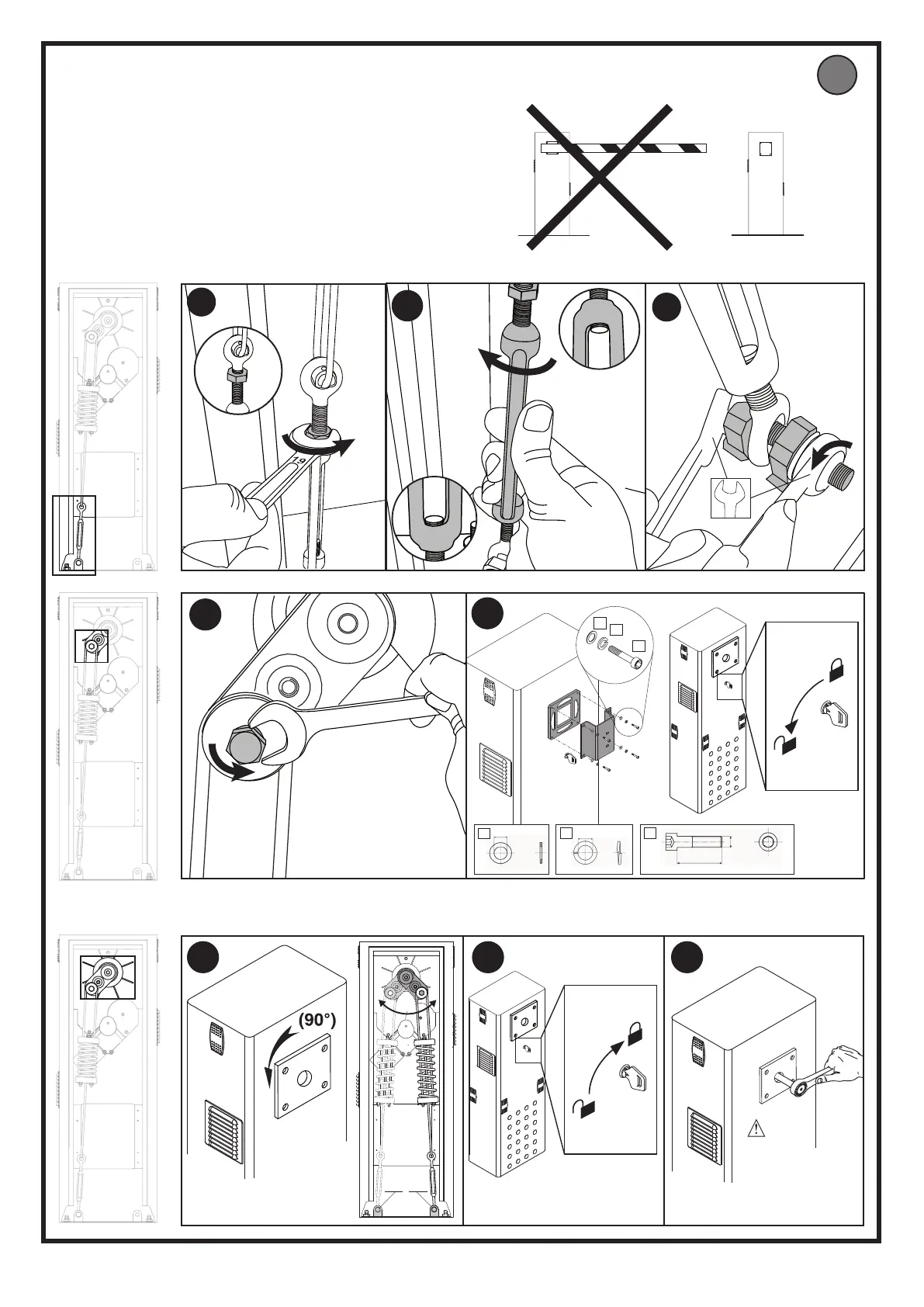

MONTAGGIO ASTA DESTRA, ASSEMBLY OF RIGHT BOOM, MONTAGE DE LA BARRE DROITE,
RECHTE MONTAGE DER STANGE, MONTAJE MÁSTIL DERECHO, MONTAGE RECHTERSTANG.
Smontare il gruppo molla.
Remove the spring assembly.
Démonter le groupe ressort.
Die Feder-Baugruppe ausbauen.
Desmontar el grupo muelle.
De groep veer demonteren.
Desmontar o grupo mola.
Αφαιρέστε τη μονάδα ελατηρίου.
Zdemontować zespół sprężyny.
Демонтировать блок пружин.
Demontujte jednotku pružiny.
Yay grubunu sökün.
2
3
19
4
17
5
6
1
7
8
80Nm
Rimontare il gruppo molla a destra, Ret the right-hand spring assembly, Remontez le groupe ressort à droite, Die Baugruppe neu montieren, Feder rechts,
Volver a montar el grupo muelle a la derecha, De veergroep opnieuw rechts monteren.
180°
SX DX
R1
D1
V1
6
8
6
20
R1
D1
V1
90°
SX DX
90°
MOOVI 30-50 - ALPHA BOM - 7
D811471 00100_01
