MANUEL D’UTILISATION
FRANÇAIS
Nous vous remercions pour avoir choisi ce produit. Nous sommes certains
qu’il vous offrira les performances que vous souhaitez. Lisez attentivement
la brochure “Avertissements” et le “Manuel d’instructions” qui
accompagnent ce produit, puisqu’ils fournissent d’importantes indications
concernant la sécurité, l’installation, l’utilisation et l’entretien. Ce produit est
conforme aux règles reconnues de la technique et aux dispositions de
sécurité. Nous certifions sa conformité avec les directives européennes
suivantes: 89/336/CEE, 73/23/CEE (et modifications successives).
1) GENERALITES
L’actionneur SB300 433 MHz offre de grandes possibilités d’installation,
grâce à la position très basse du pignon, à la compacité de l’actionneur et
au réglage de la hauteur et de la profondeur dont il dispose. Le limiteur de
couple électronique, réglable, assure la sécurité contre l’écrasement. La
manoeuvre manuelle d’urgence se fait avec une facilité extrême à travers
une poignée. L’arrêt à la fin de course est contrôlé par des microinterrupteurs
électromécaniques. L’unité de commande est incorporée. Le motoréducteur
est constitué de:
- Moteur.
- Réducteur à vis sans fin - roue hélicoïdale.
- Groupe fins de course électromécanique.
- Pignon.
- Mécanisme de déblocage.
- Unité de commande.
Les accessoires en option suivants sont disponibles:
- Kit batterie de secours mod. SBBAT
Elle peut être incorporée dans l’actionneur et elle permet le fonctionnement
de la motorisation même en cas de faute d’électricité pour une brève période.
- Poignée de déblocage mod. SCL (fig.2)
Poignée de déblocage fixe avec clé personnalisée.
2) SECURITE
La motorisation, si installée et utilisée correctement, est conforme au degré
de sécurité demandé. Il est toutefois conseillé de respecter ces quelques
règles de conduite afin d’éviter tout inconvénient ou accident. Avant
d’utiliser la motorisation, lire attentivement les instructions d’utilisation et
les conserver en cas de besoin.
• Tenir les enfants, les personnes et les choses hors du rayon d’action de
la motorisation, particulièrement pendant le fonctionnement.
• Ne pas laisser les radio commandes ou d’autres dispositifs de com-
mande à la portée des enfants, afin d’éviter des actionnements involon-
taires de la motorisation.
• Ne pas contraster volontairement le mouvement du portail.
• Ne pas chercher à ouvrir manuellement le portail si l’actionneur n’a pas
été débloqué avec la poignée de déblocage spéciale.
• Ne pas modifier les composants de la motorisation.
• En cas de mauvais fonctionnement, couper l’alimentation, activer le
déblocage d’urgence afin de permettre l’accès et demander l’interven-
tion d’un technicien qualifié (installateur).
• Pour toute opération de nettoyage extérieur, couper l’alimentation de
ligne et, si présent, au moins un pôle des batteries.
• Nettoyer les optiques des cellules photoélectriques et les dispositifs de
signalisation lumineuse. S’assurer que des branches ou des arbustes
ne dérangent pas les dispositifs de sécurité (cellules photoélectriques).
• Pour toute intervention directe sur la motorisation, s’adresser à du
personnel qualifié (installateur).
• Chaque année, faire contrôler la motorisation par du personne qualifié.
3) DEBLOCAGE MANUEL
Le déblocage manuel ou d’urgence doit être activé s’il se rend nécessaire
d’ouvrir manuellement le portail et en tous les cas de non fonctionnement
ou de mauvais fonctionnement de la motorisation. Pou effectuer la ma-
noeuvre d’urgence, il faut:

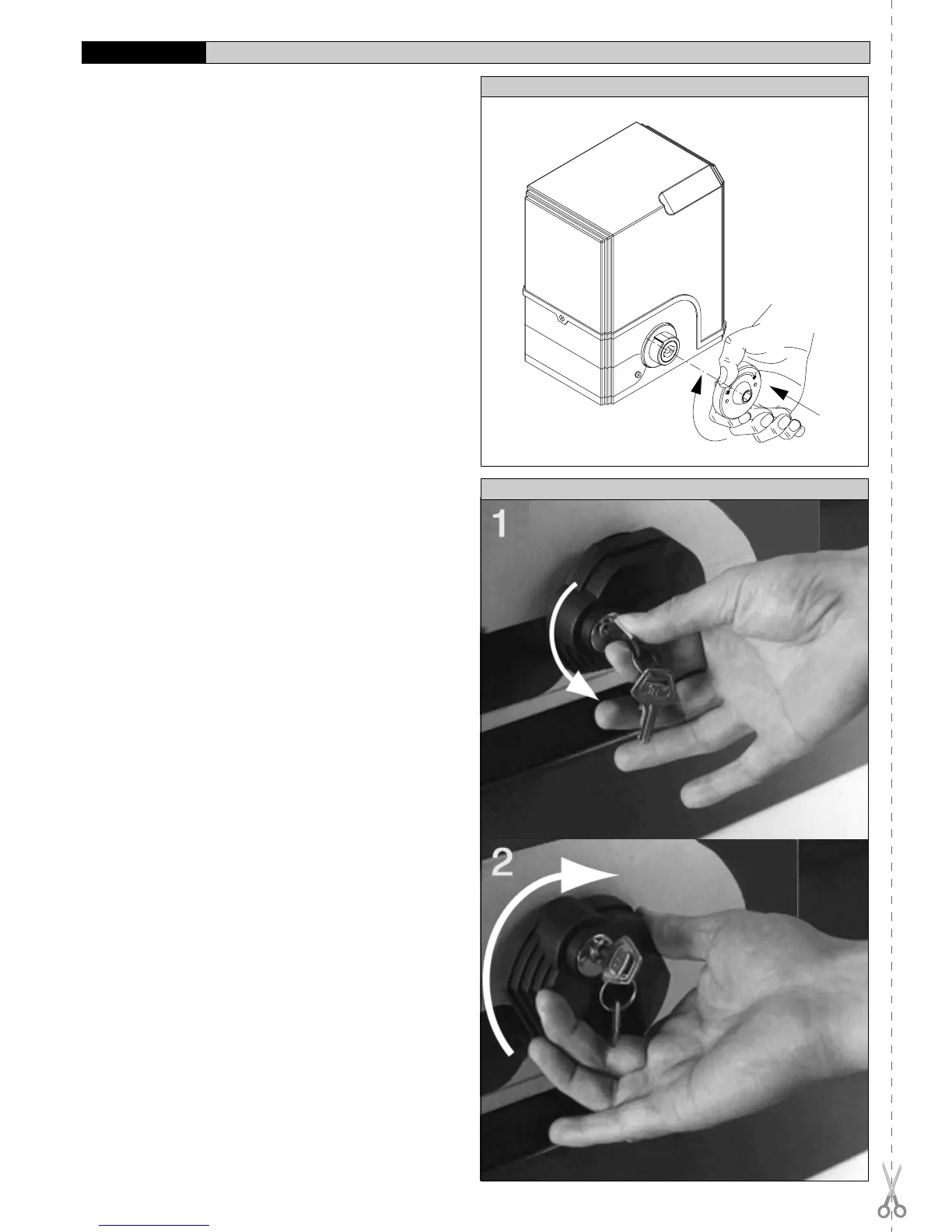

• Insérer la poignée de déblocage dans le logement spécial (fig.1) et la
tourner dans le sens des aiguilles d’une montre pour toute sa course.
De cette façon, le pignon devient fou, ce qui permet l’ouverture
manuelle du portail.
Attention: Ne pas pousser violemment le vantail du portail, mais
l’accompagner sur toute sa course.
• Pour rétablir la commande motorisée, tourner la poignée dans le sens
contraire à celui des aiguilles d’une montre pour toute sa course, enlever
la poignée et la ranger dans un lieu sûr et connu par tous les intéressés.
Si la poignée de déblocage avec clé personnalisé est appliquée (fig.2),
procéder comme suit:
• Insérer la clé personnalisée dans la serrure, tourner la clé dans le sens
contraire à celui des aiguilles d’une montre.
• Tourner la poignée de déblocage dans le sens des aiguilles d’une
montre (fig.2) jusqu’à son arrêt.
• Pousser manuellement le vantail du portail en l’accompagnant sur toute
sa course.
• La clé ne peut pas être ôtée de la serrure jusqu’à ce que la poignée n’est
pas replacée dans la position de début (actionnement motorisé).
• Pour rétablir la commande motorisée, tourner la poignée dans le sens
contraire à celui des aiguilles d’une montre pour toute sa course et
enlever la clé.
