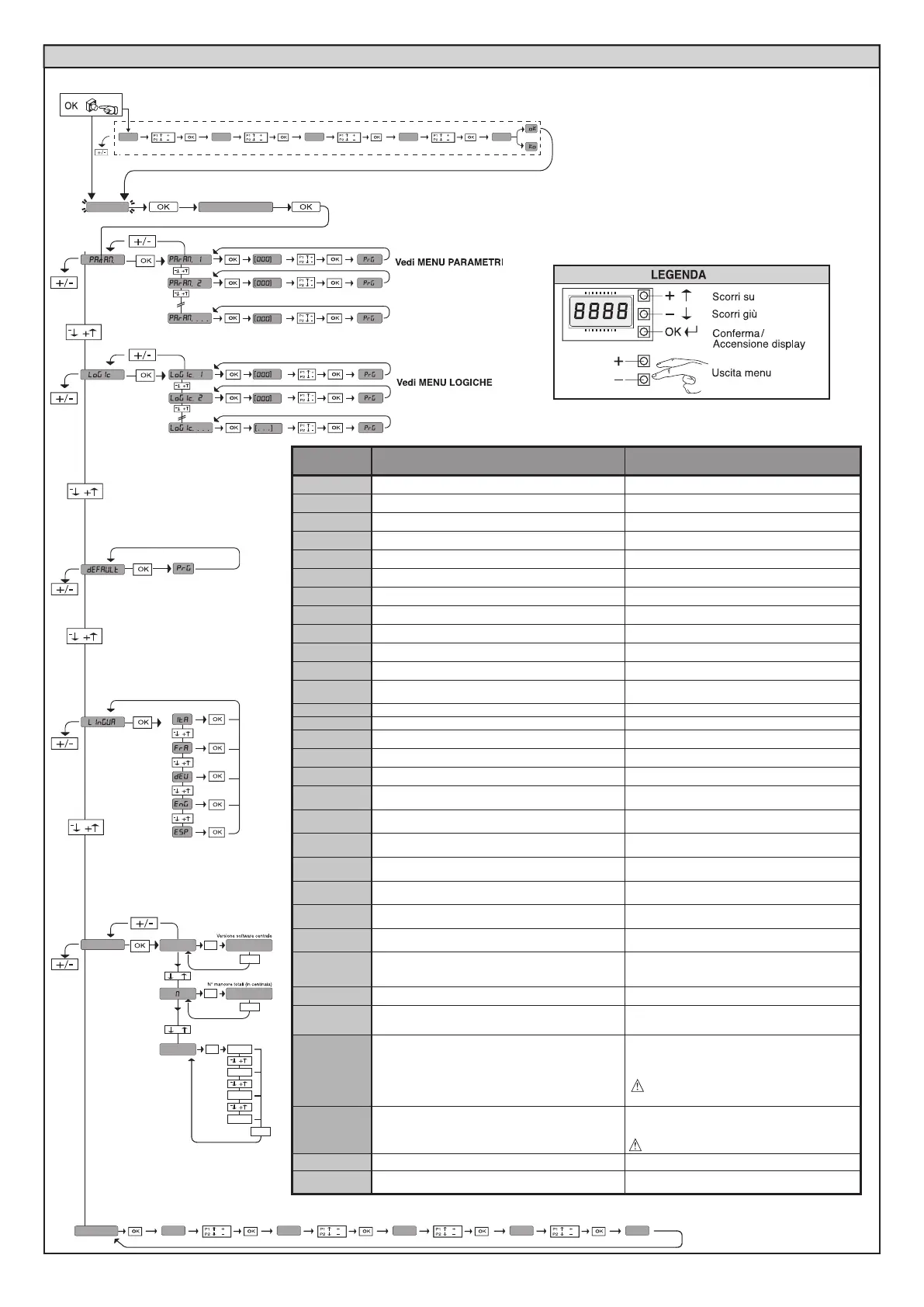

ACCESSO AI MENU Fig. 1
stat
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
n. an
OK
01.33
-
+
err
02.01
........
30.15
Elenco ultimi 30 errori
+/-
password
0---
10--
150- 1520 prg
*** Inserimento password.
Richiesta con logica Livello Protezione
impostata a 1, 2, 3, 4
ALT SEGUIRE IL MANUALE
x2
0---
10--
150- 1520 ok
***
Codice
diagnoistica
Descrizione Note
STRE
Attivazione ingresso start esterno START E 
STRI
Attivazione ingresso start interno START I 
OPEN
Attivazione ingresso OPEN 
CLS
Attivazione ingresso CLOSE 
PED
Attivazione ingresso pedonale PED 
TIME
Attivazione ingresso TIMER 
STOP
Attivazione ingresso STOP 
PHOT
Attivazione ingresso fotocellula PHOT 
PHOP
Attivazione ingresso fotocellula in apertura PHOT OP 
PHCL
Attivazione ingresso fotocellula in chiusura PHOT CL 
BAR
Attivazione ingresso costa BAR 
BAR 2
Attivazione ingresso costa BAR su motore slave
(connessione ante contrapposte)
bar c
Attivazione ingresso costa in chiusura
bar o
Attivazione ingresso costa in apertura
SWC
Attivazione ingresso necorsa chiusura del motore SWC 
SWO
Attivazione ingresso necorsa apertura del motore SWO 
rls
Attivazione sblocco meccanico Vericare la posizione dello sblocco
ER01
Test fotocellule fallito
Vericare collegamento fotocellule e/o imposta-
zioni logiche
ER02
Test costa fallito
Vericare collegamento coste e/o impostazioni
logiche
ER03
Test fotocellule apertura fallito
Vericare collegamento fotocellule e/o imposta-
zione parametri/logiche
ER04
Test fotocellule chiusura fallito
Vericare collegamento fotocellule e/o imposta-
zione parametri/logiche
ER06
Test costa 8k2 fallito
Vericare collegamento coste e/o impostazioni
parametri/logiche
ER07
Test costa apertura fallito
Vericare collegamento coste e/o impostazioni
parametri/logiche
ER08
Test costa chiusura fallito
Vericare collegamento coste e/o impostazioni
parametri/logiche
ER1x
*
Errore test hardware scheda
- Vericare collegamenti al motore
- Problemi hardware alla scheda (contattare
l’assistenza tecnica)
ER4x
*
Termica
Attendere il rareddamento dell’automazione
ER70-ER71
ER74-ER75
Errore interno di controllo supervisione sistema.
Provare a spegnere e riaccendere la scheda. Se il
problema persiste contattare l’assistenza tecnica.
ER72
Errore di consistenza dei parametri di centrale (Logiche
e Parametri)
Premendo Ok vengono confermate le impostazioni
rilevate. La scheda continuerà a funzionare con le
impostazioni rilevate.
E’ necessario vericare le impostazioni della
scheda (Parametri e Logiche).
ER73
Errore nei parametri di D-track
Premendo Ok la scheda riprenderà a funzionare con
D-track di default.
E’ necessario eettuare un autoset
ErFx*
errore necorsa vericare collegamenti dei necorsa
ERF3
errore nell’impostazione degli ingressi SAFE
Vericare la corretta impostazione degli ingressi
SAFE
*X= 0, 1, .., 9, A, B, C, D, E, F

