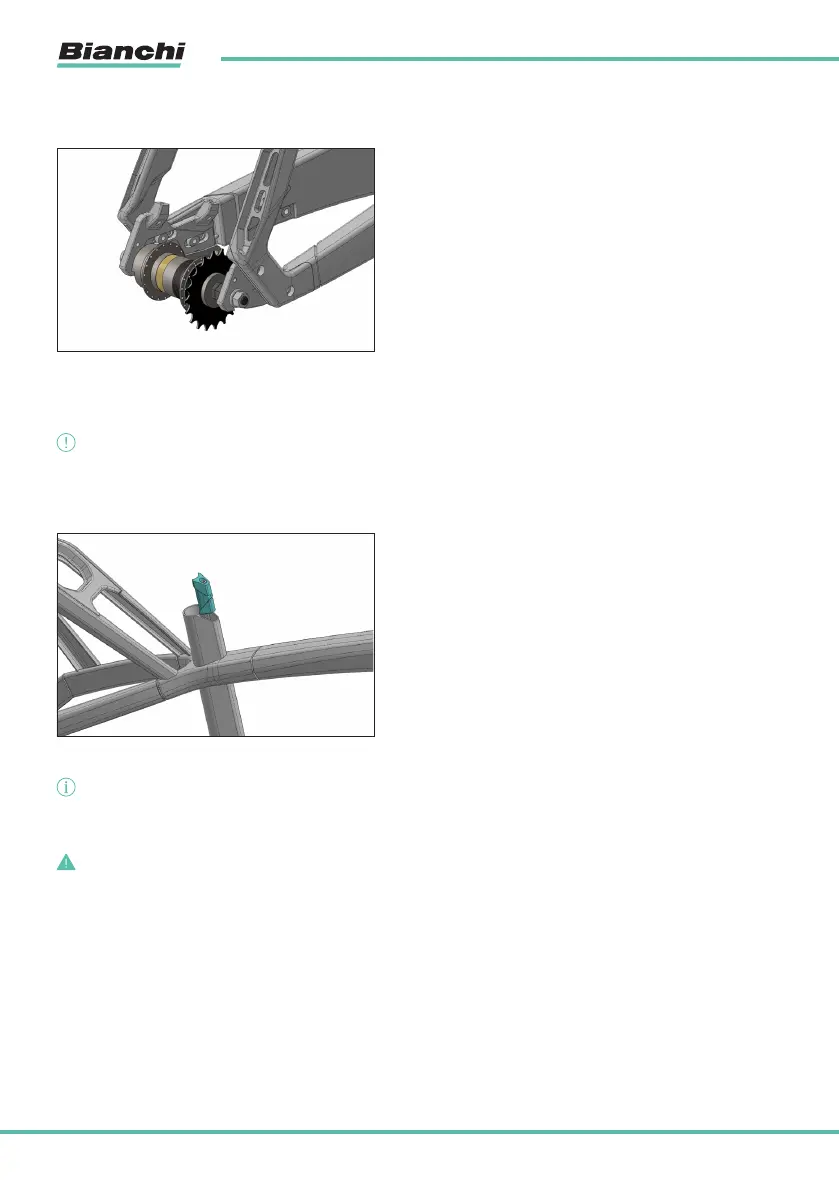

SISTEMA DE FIJACIÓN EJE MACIZO TUERCAS
2D
Para montar y desmontar una rueda con cubo de eje macizo, es necesario
aflojar las tuercas de fijación con las herramientas adecuadas (llaves). El
producto e-Omnia con transmisión de correa o con cambio interno (inter-
nal gear) utiliza este sistema de fijación. (imágenes 2D)
BLOQUE DE CIERRE DE TIJA DE SILLÍN/EXPANDER
ATENCIÓN!
Se solicita prestar mucha atención y respetar las advertencias siguientes. El incumplimiento de las siguientes advertencias y de las
indicaciones contenidas en la presente hoja ilustrativa libera al fabricante de cualquier responsabilidad.
1D
El sistema de apriete/expander en dotación es un componente específico
para el cuadro e-Omnia (imágenes 1D).
Sin él, no se puede bloquear la tija de sillín en la posición deseada.
Para ajustar la altura del sillín, es necesario aflojar el tornillo M5 del blo-
queo de la tija de sillín.
El par de apriete recomendado del sistema de apriete/expander es de 6
Nm.
INFORMACIÓN/NOTA!
Para garantizar un mejor agarre y una mejor fijación de la tija de sillín al cuadro, se recomienda aplicar una cantidad moderada de
pasta de agarre en la parte del expander en contacto con la tija de sillín. (la pasta de agarre se incluye en dotación con el producto).
PELIGRO!
Respetar el par de apriete especificado en el bloque de cierre/expander. Los aprietes no realizados correctamente pueden causar el
mal funcionamiento del componente y, en consiguiente, caídas.
TIJA DE SILLÍN
El producto es compatible con una tija de sillín con un diámetro de 31,6 mm.
