19
12
8
151413
7
1
18
10
5
3
4
9
Ground
wire
Ground
wire
11
5
3
16
17
19
2
40
9
16
"
1030mm
23"
584mm
20
9
16
"
522mm
22
15
21
13

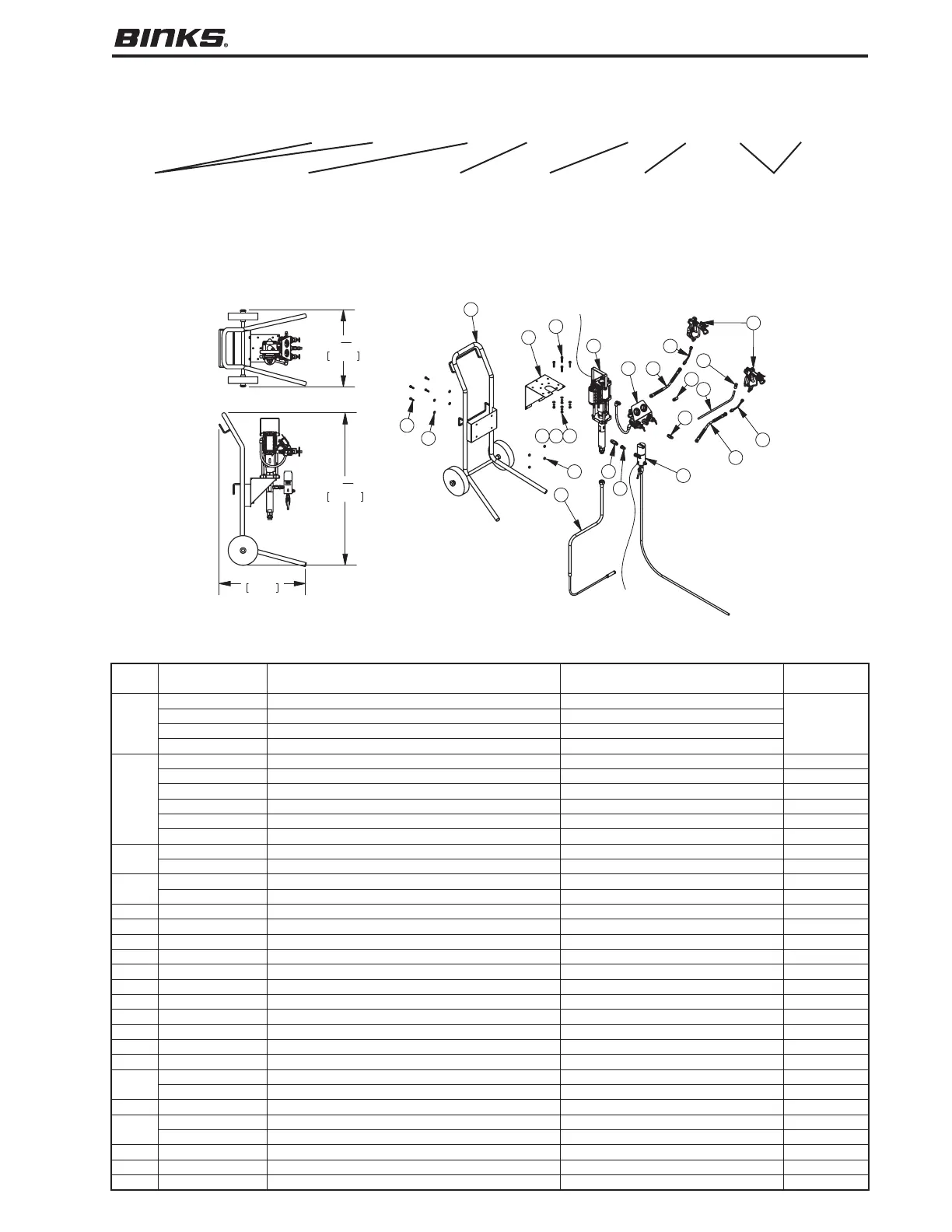

MX432 SISTEMAS – MONTADOS EN CARRETILLA
LISTA DE COMPONENTES DEL SISTEMA
ART.
Nº
NÚM. DE PIEZA DESCRIPCIÓN CANT.
HOJA DE
PIEZAS
1
MX432PL CONJUNTO DE BOMBA DE TRASEGAR, PTFE/CUERO 1 SI EL TIPO DE SELLO = PL
77-2907
MX432PP CONJUNTO DE BOMBA DE TRASEGAR, PTFE 1 SI EL TIPO DE SELLO = PP
MX432PU CONJUNTO DE BOMBA DE TRASEGAR, PTFE/UHMW 1 SI EL TIPO DE SELLO = PU
MX432UC CONJUNTO DE BOMBA DE TRASEGAR, CUBETAS EN U 1 SI EL TIPO DE SELLO = UC
2
0909-4400-HF0000
AA4400 CONJUNTO DE PISTOLA (ADAPTADOR DE PUNTA PLANA) 1 SI LA PISTOLA ROCIADORA = G 77-2922
114-01310 PUNTA PLANA (1310) 1 SI LA PISTOLA ROCIADORA = G
0909-4400-HT0000
AA4400 CONJUNTO DE PISTOLA (ADAPTADOR DE PUNTA DE GIRO) 1 SI LA PISTOLA ROCIADORA = H 77-2922
9-613-75 PUNTA DE GIRO (613) 1 SI LA PISTOLA ROCIADORA = H
0811-7500-1 SIN AIRE 75 PISTOLA 1 SI LA PISTOLA ROCIADORA = P 77-2950
9-515-75 PUNTA DE GIRO (515) 1 SI LA PISTOLA ROCIADORA = P
3
71-4830 MANGUERA DE FLUIDO (1/4" DI X 25 PIES, 4000 PSI) 1 SI LA LONGITUD DE MANGUERA = 25
71-4831 MANGUERA DE FLUIDO (1/4" DI X 50 PIES, 4000 PSI) 1 SI LA LONGITUD DE MANGUERA = 50
4
71-4803 MANGUERA DE AIRE (3/8" DE TUBO X 28 PIES) 1 SI LA LONGITUD DE MANGUERA = 25
71-4804 MANGUERA DE AIRE (3/8" DE TUBO X 53 PIES) 1 SI LA LONGITUD DE MANGUERA = 50
5 71-6844 MANGUERA DE FLUIDO (1/8" DI X 3 PIES, 5000 PSI) 1 SI LA LONGITUD DE MANGUERA = 25 / 50
6 72-2332
ADAPTADOR GIRATORIO (1/4" NPS M X F) [NO SE MUESTRAN] 1 SI EL TIPO DE PISTOLA = P
7 54-4976 CONECTOR (3/8" DIÁMETRO EXTERIOR TUBO X 1/4" NPS F) 1 SI EL TIPO DE PISTOLA = G / H
8 0115-010180 CONJUNTO DEL CONTROL DE AIRE 1 SI EL CONTROL DE AIRE = D
9 83-4233 DM CONECTOR (1/4" NPS/NPT X 3/8" NPS/NPT) 1 SI EL CONTROL DE AIRE = D
10 0115-010186 CONJUNTO DEL TROLE CARGADOR 1
11 0115-010179 SUPORTE DE BOMBA 1
12 0115-010001 TORNILLO PRISIONERO (M8 X 35mm) 4
13 0115-010030 TUERCA HEXAGONAL (M8) 8
14 0115-010031 ARANDELA DE SEGURIDAD (M8) 4
15 0115-010035 ARANDELA PLANA (M8) 8
16
0115-010326 CONJUNTO DE FILTRO ACERO INOXIDABLE (MALLA 100) 1 SI EL TIPO DE FILTRO = 1
0115-010630 CONJUNTO DE FILTRO ACERO INOXIDABLE (MALLA 200) 1 SI EL TIPO DE FILTRO = 2
17 103-1238 ADAPTADOR GIRATORIO (3/8" NPS F X 1/4" NPT/NPS M) 1 SI NINGÚN FILTRO
18
41-17260 KIT DEL SIFÓN DE 5 GALONES 1 SI EL TAMAÑO SIFÓN = S
0115-010381 KIT DEL SIFÓN DE 55 GALONES 1 SI EL TAMAÑO SIFÓN = T
20 0115-010256 VÁLVULA DE RETENCIÓN 1
21 0115-010227 TORNILLO PRISIONERO (M8 X 25) 4
22 85-521
ACODADO GIRATORIO (3/8" DIÁMETRO EXTERIOR TUBO X 1/4" NPT) 1 SI EL CONTROL DE AIRE = D
MX432 __ __ – __ __ C __ __ __ __
TIPO DE SELLO PISTOLA ROCIADORA CONTROL DE AIRE FILTRO SIFÓN MANGUERA
PL = PTFE / Cuero 0 = ninguno 0 = ninguno 0 = ninguno 0 = ninguno 00 = ninguno
PP = PTFE G = AA4400 Punta Plana D = Control de aire 1 = Malla 100 S = 5 galones 25 = 25 pies / fusta
PU = PTFE / UHMW H = AA4400 Punta de Giro 2 = Malla 200 T = 55 galones 50 = 50 pies / fusta
UC = Cubetas en U
P = SIN AIRE 75
CABLE DE
PUESTA A
TIERRA
CABLE DE
PUESTA A
TIERRA
