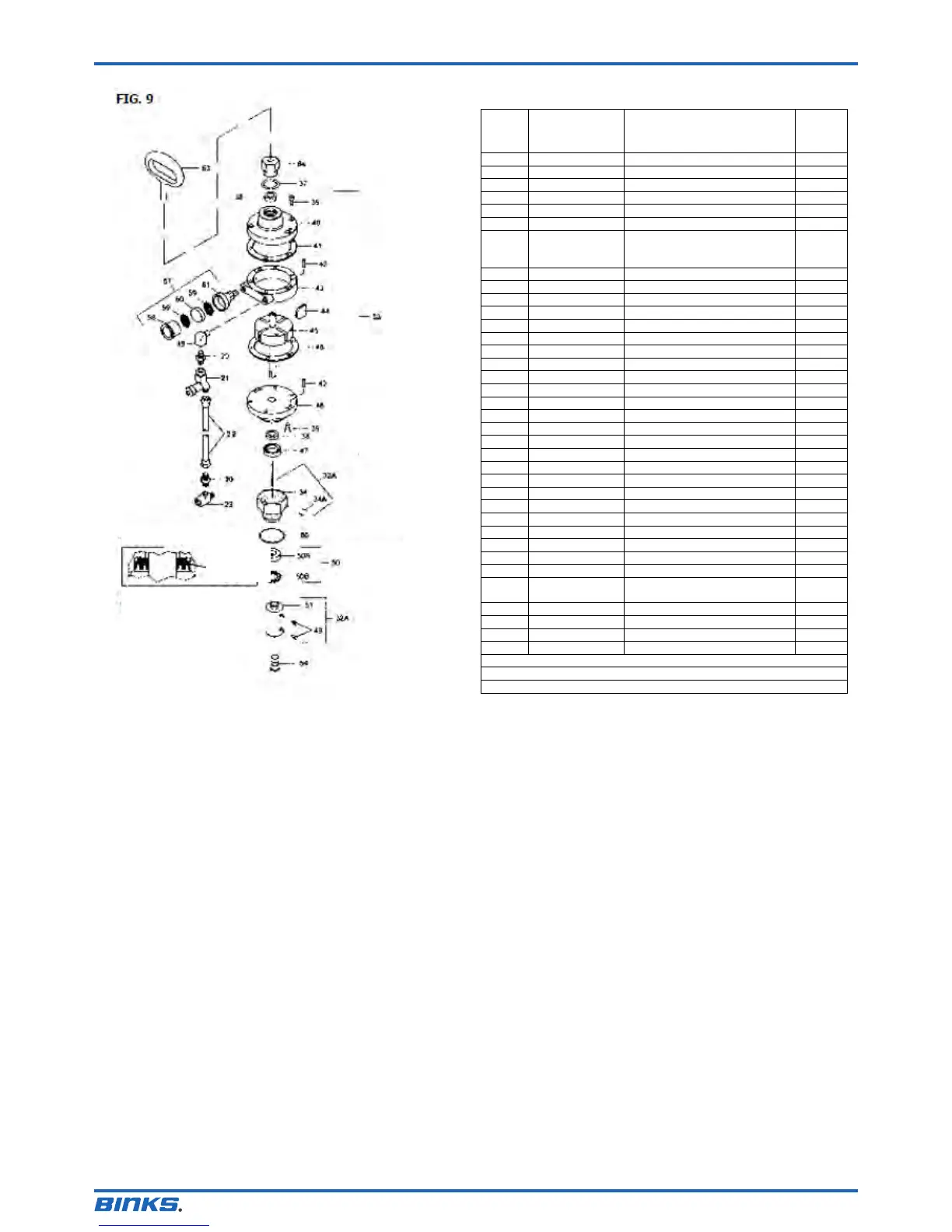

LISTE DE PIÈCES POUR QMS-430-CE
Repère
Réf. pièce de
rechange
Description
Nbre de
pièces
requis
19
——--
Coude mâle-femelle 1/4” (M) 1/4”NPT (F)
1
20
H-2008
Raccord droit 1/4” NPS (M)
2
21
HAV-500
Vanne de réglage d’air
1
22
HA-57001
Ensemble flexible
1
23
——-
Té mâle-femelle 1/4”
1
32A
KK-4991
Kit agitateur
1
33 QMS-428
Ensemble moteur (comprend pièces n°4 à
18).
Utilisez les pièces 1, 2 & 3 de l’ancien moteur.
1
34
——- Adaptateur de moteur pneumatique 1
34A
——- Vis sans tête (1/4”-20 x 1/4”) 1
* 37
——- Joint de chapeau d'extrémité 1
38
PT-58 Roulement 1
39
——– Vis (1/4”-28 x 1/2”) 12
40
——– Plaque avant 1
* 41
PT-59-1-K10 Joint de plateau d'extrémité 2
42
QS-189-1-K10 Goupille de centrage (jeu de 10) 4
43
——– Corps 1
* 44
——– Palette 4
** 45
——– Ensemble rotor 1
46
——– Plateau d'extrémité 1
47
PT-56 Joint d'arbre 1
#49
——– Vis sans tête (1/4”-20 x 1/4” acier inox.) 2
50
KK-5041 Kit joint d'arbre 1
50A
——- Joint d'arbre 1
50B
——- Dispositif de retenue 1
#51
——- Accouplement d’arbre 1
54
QMS-73 Arbre acier inox. 1
55
QMS-448-CE Ensemble hélice 1
56
——- Hélice 1
57
350-401 Ensemble silencieux 1
58
——- Chapeau de filtre 1
•59
——- Crépine 2
• *
60
——- Feutre 1
61
——- Corps 1
63
QN-97 Poignée 1
64
QMG-18 Chapeau d'extrémité 1
65
SSG-8184-K2 Joint torique (jeu de 2) 1
* Pièces comprises dans le Kit de réparation du moteur pneumatique KK-5001-1
• Repère (59) x 2 & repère (60) x 4 Compris dans le Kit crépine & feutre KK-5006
** Non disponible séparément, commander (33) QMS-428
Voir le détail et
la remarque à
gauche
REMARQUE : Le dispositif de
retenue est seulement
nécessaire si le réservoir est
utilisé pour des opérations en
dépression.
DÉTAIL DE JOINT D'ARBRE
Joint d'arbre
(50A) orienté
vers le bas
