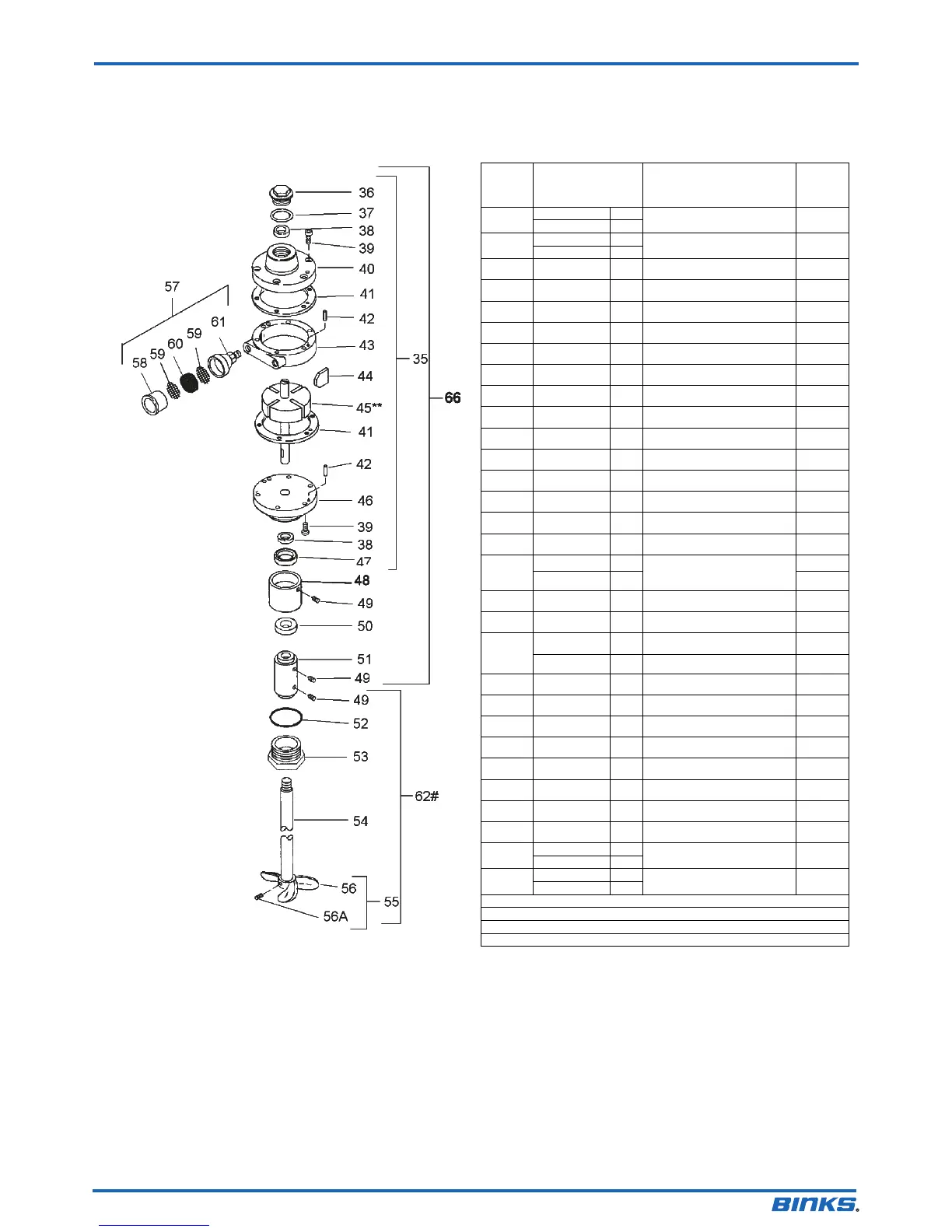

FIG. 8




LISTE DE PIÈCES POUR PT-427-CE, PT-418-CE, PT-419-CE &
PT-428-CE
Repère Réf. pièce de rechange
Description
Nbre de
pièces
requis
* 35
PT-410
83C
Ensemble moteur pneumatique 1
QMS-455
83Z
36
QS-190
83C
Chapeau d'extrémité 1
PT-65
83Z
* 37 ——– Joint de chapeau d'extrémité 1
38 PT-58 Roulement 1
39 ——– Vis (1/4”-28 x 1/2”) 12
* 40 ——– Plaque avant 1
* 41 PT-59-1-K10 Joint de plateau d'extrémité 2
42 QS-189-1-K10 Goupille de centrage (jeu de 10) 4
• 43 ——– Corps 1
* 44 ——– Palette 4
• ** 45 ——– Ensemble rotor 1
• 46 ——– Plateau d'extrémité 1
47 PT-56 Joint d'arbre 1
48 PT-50 Adaptateur de moteur pneumatique 1
49 ——– Vis sans tête (1/4”-20 x 1/4”) 4
50 KK-5041 Ensemble joint 1
51
QMG-441 83C
Kit accouplement d'arbre
(comprend n° 49)
1
QMS-453 83Z 1
52 SSG-8096-K5 Joint torique (jeu de 5) 1
53 PT-70 Écrou d'adaptateur 1
54
QMG-56 83C Arbre 1
QMS-73 83Z Arbre acier inox. 1
55 QMS-448-CE Ensemble hélice 1
56 ——– Hélice 1
56A ——– Vis sans tête (1/4”-20 x 3/8” acier inox.) 1
57 350-401 Ensemble silencieux 1
58 ——– Corps 1
◊ 59 ——– Crépine 2
◊ * 60 ——– Feutre 1
61 ——– Chapeau 1
# 62
PT-428-CE 83C
Kit arbre d'agitateur 1
PT-419-CE 83Z
66
PT-418-CE 83C
Moteur pneumatique et adaptateur 1
PT-427-CE 83Z
* Pièces comprises dans le Kit de réparation du moteur pneumatique KK-5001-1
• Pièces comprises dans l'ensemble moteur pneumatique (35) PT-410/QMS-455
◊ Repère (59) x 2 & repère (60) x 4 Compris dans le Kit crépine & feutre KK-5006
** Non disponible séparément, commander (35) PT-410/QMS-455
FIG. 9
La face ouverte du joint (50)
est tournée vers le bas
Hélice optionnelle
disponible
