9. Inserire la guarnizione nell’alloggiamento (34), O ring per primo
con le scanalature rivolte verso l’esterno. Premere la guarnizione
verso l’interno assicurandosi che sia completamente in sede
nell’alloggiamento.
10. Sostituire il motore dell’aria e il gruppo dell’albero in ordine
inverso.
1. Rimuovere il fondello (36) o (64) per QMS430CE.
2. Rimuovere i bulloni della piastra posteriore di chiusura (39).
3. Rimuovere la piastra posteriore di chiusura (40). Rimuovere la
piastra posteriore utilizzando un estrattore e non un cacciavite.
4. Rimuovere le spine di centratura (42) dal corpo e reinserirle nella
piastra posteriore (40) a raso o appena sotto la superficie
lavorata della piastra posteriore di chiusura. Rimuovere il rotore
(45) utilizzando una pressa a cremagliera.
5. Rimuovere le alette (44).
6. Rimuovere la guarnizione dell’albero (48) e il cuscinetto (47) o
(38) dalla piastra posteriore dell’azionamento (46) e il cuscinetto
(38) dalla piastra posteriore di chiusura (40). NON rimuovere i
bulloni della piastra posteriore dell’azionamento o la piastra
posteriore dell’azionamento (46).
7. Pulire i componenti. Controllare che le piastre posteriori e il
gruppo rotore non presentino abrasioni. In caso di rigature,
inviare l’unità al servizio di riparazioni autorizzato Gast.
8. Controllare che i cuscinetti non presentino segni di usura.
Sostituire i cuscinetti almeno ogni 2 anni.
9. Inserire l’albero di azionamento del gruppo rotore (45) attraverso
la piastra posteriore dell’azionamento (46). Premere il cuscinetto
dell’azionamento (47) sull’albero dell’azionamento utilizzando un
attrezzo spingi cuscinetto.
10. Utilizzando un attrezzo adatto, picchiettare sulla superficie di
scorrimento interna del cuscinetto posteriore dell’azionamento
(47) per adattare il rotore (45) alla piastra posteriore
dell’azionamento (46).
11. Controllare che le alette (44) non presentino segni di usura. Se
l’altezza delle alette è inferiore a 17,5mm, sostituirle con alette
nuove. Montare le nuove alette (44), con i tagli inclinati sull’aletta
rivolti verso il centro del rotore.
12. Posizionare la guarnizione della piastra posteriore (41) sul corpo
di chiusura (40). Se l’originale è danneggiato, sostituirlo con il
componente nuovo fornito con il kit di servizio.
13. Posizionare la piastra posteriore di chiusura (40) sul corpo.
14. Montare il cuscinetto posteriore di chiusura (38) e premerlo in
sede utilizzando un apposito strumento spingi cuscinetto.
15. Montare le spine di centratura (42).
16. Serrare a fondo i bulloni restanti con 8,5 11,3 Nm.
17. Impostare la distanza della parte posteriore in base ai valori
riportati alla fine della sezione. Picchiettare delicatamente sulla
superficie di scorrimento interna del cuscinetto posteriore di
chiusura per liberare e centrare il rotore nel corpo.
18. Applicare una piccola quantità di grasso sulla guarnizione del
cuscinetto (48) e installare la guarnizione del cuscinetto
dell’azionamento posteriore premendolo a raso con l’apposito
strumento spingi cuscinetto del kit di utensili.
19. Reinserire il fondello (36) o (64) con una nuova guarnizione (37).
20. Applicare alcune gocce di olio lubrificante 10w nelle porte e fare
compiere manualmente all’albero alcuni giri.
Distanza totale: 0,063 mm
Distanza parte superiore: 0,038 mm

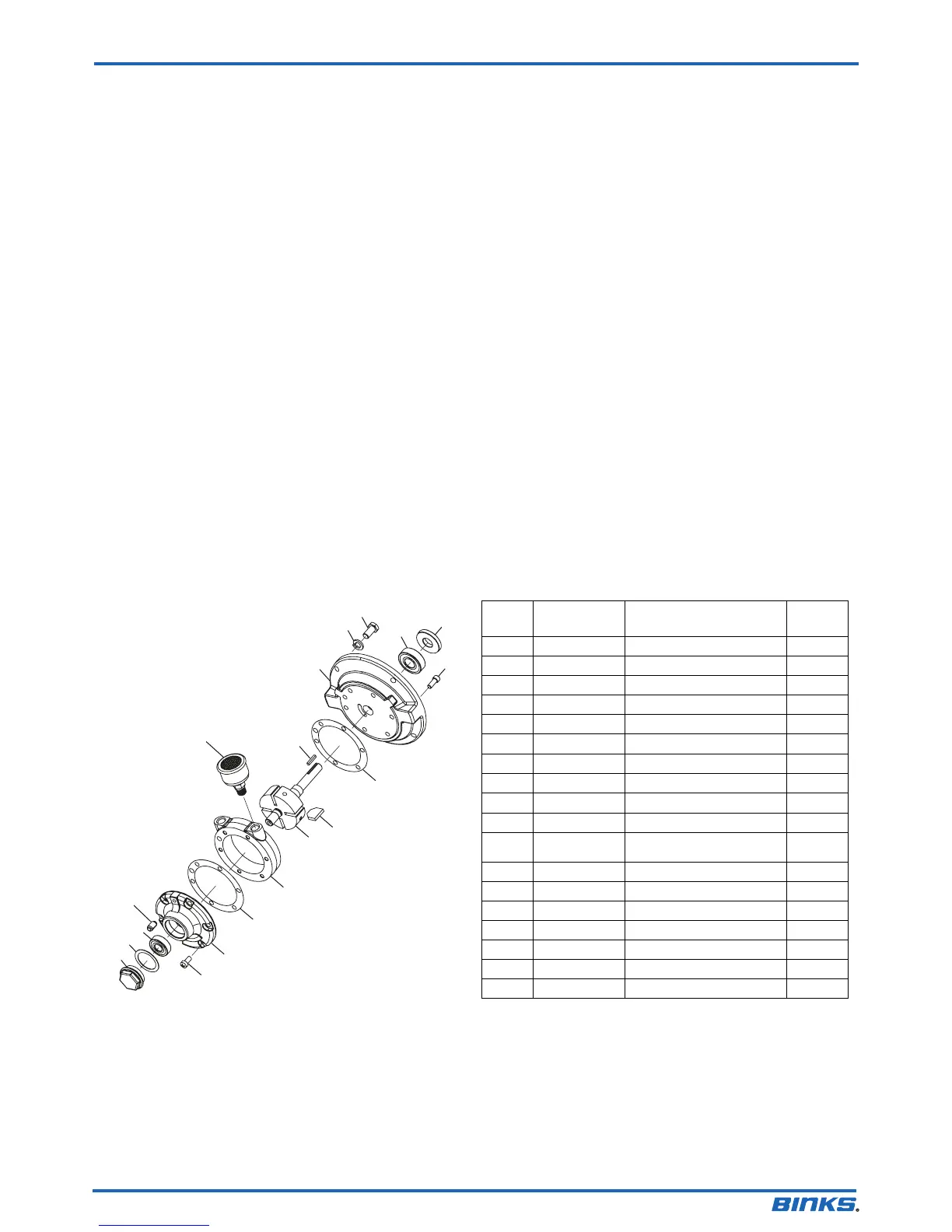

53
37
42
38
36
39
40
41
43
45
44
41
47
50
48
52
51
46
49
