Binks QS-5012-1-CE - Page 50

IT
77-3110-R1.3 (4/2016)
IT-8 / 14
8/14 77-3110-R1.0








 





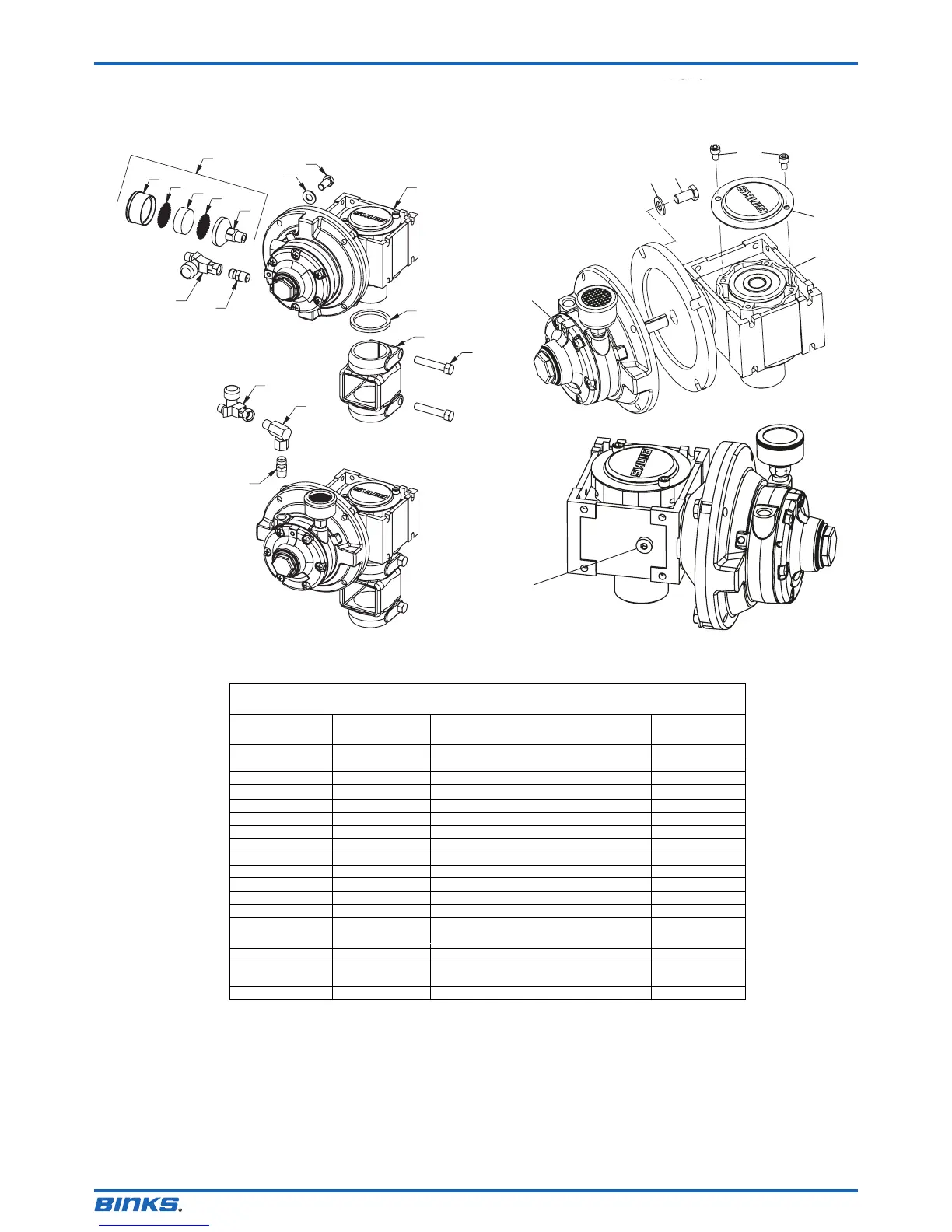

53 350401
SILENZIATORE/FILTRO ARIA A RETE
1
54 
CAPPELLO FILTRO A RETE
1

55

FILTRO
2


56

FELTRO
1
57

CORPO FILTRO A RETE
1
58
313911
MOTORE A INGRANAGGI (INCL. DA 58A A 58D)
1
58A
31418
MOTORE DELL'ARIA (INCL. CON 313911)
1
58B
314161
RIDUTTORE 20:1 (INCL. CON 313911)
1
58C
31422
PIASTRA DEL COPERCHIO (INCL. CON 313911)
1
58D
Acquistabile in loco
VITE M6 X 1 X 10 mm lunghezza
1
59
322423133
RONDELLA
1
60
QMS35
SUPPORTO MOTORE ARIA
1
61
Acquistabile in loco
VITE CONCAVA A TESTA ESAGONALE 3/816 X 2"
2
63
Acquistabile in loco
RACCORDO A GOMITO GIREVOLE
1/4 NPT (M) X 1/4 NPS (F)
1
64 31431 RACCORDO FILETTATO UNIV. 1/4 NPT (LIMITATO) 1
65 HAV500
VALVOLA DI REGOLAZIONE DELL'ARIA 1/4 NPS (F) x
1/4 NPS (M)
1
66 HA57011 GRUPPO TUBI (Vedi istruzioni di installazione) 1

Componenti compresi nel kit di riparazione motore aria KK50011.
 Ordinare kit filtro a rete e feltro KK5006.
58A
51
52
58D
58C
58B
Tappo dell’olio
54
55
55
57
65
64
56
53
52
51
58
59
60
61
65
64
63
