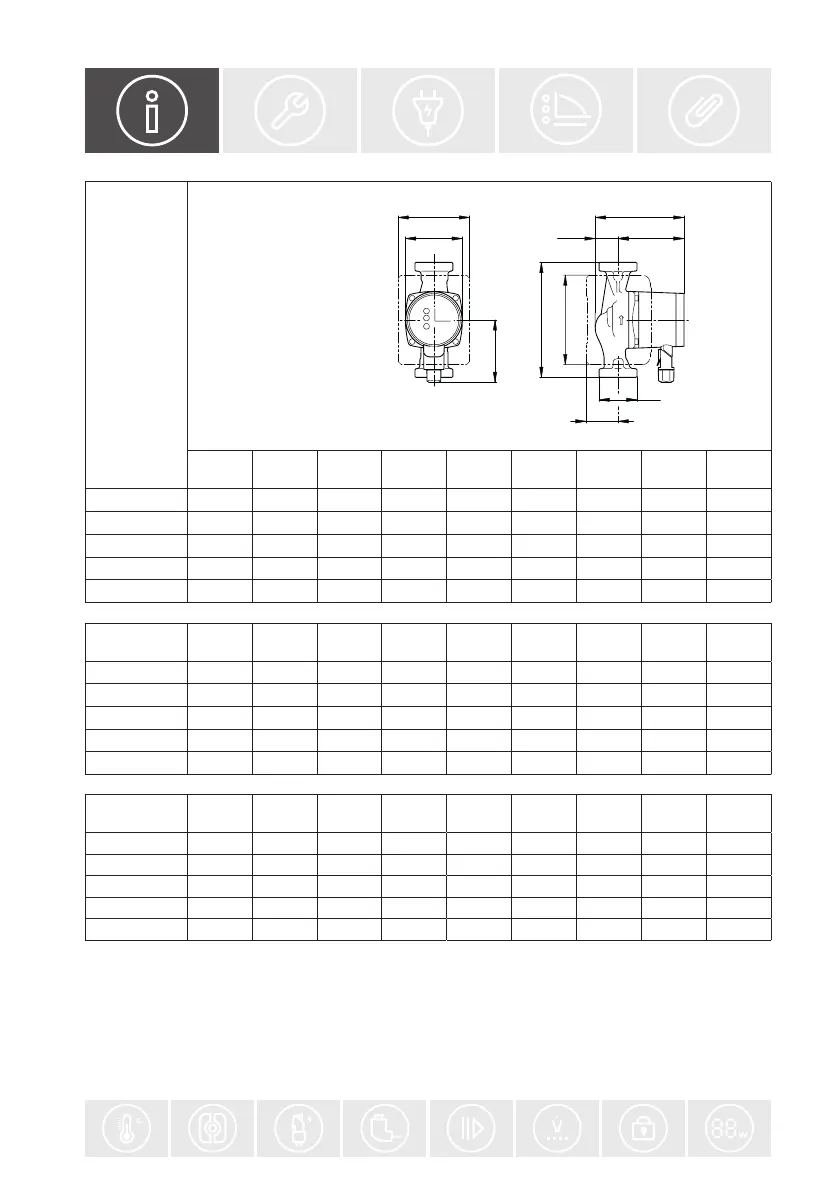

Biral PrimAX RED Series Quick Guide

5
Abmessungen
Dimensions
Dimensioni
Dimensions
Afmetingen
Dimension
Dimensiuni
Wymiary
Размеры
Διαστάσεις
Typenreihe
Série
Gamma
Series
Serie
Seriea
Seria
Typoszereg
Типовой ряд
Σειρά
PrimAX
15-3 130
PN 10
15- 4 130
PN 10
15- 6 130
PN 10
15-8 130
PN 10
DN 15 15 15 15
L 130 130 130 130
L1 105 105 105 105
G 1" 1" 1" 1"
kg 1.7 1.7 1.7 1.7
25-3 130
PN 10
25- 4 130
PN 10
25- 6 130
PN 10
25-8 130
PN 10
25-3 180
PN 10
25-4 180
PN 10
25-6 180
PN10
25-8 180
PN 10
DN 25 25 25 25 25 25 25 25
L 130 130 130 130 180 180 180 180
L1 105 105 105 105 140 140 140 140
G 1 ½" 1 ½" 1 ½" 1 ½" 2" 2" 2" 2"
kg 1.8 1.8 1.8 1.8 1.9 1.9 1.9 1.9
32-3 170
PN 10
32-4 170
PN 10
32-6 170
PN 10
32-8 170
PN 10
32-3 180
PN 10
32-4 180
PN 10
32-6 180
PN 10
32-8 180
PN 10
DN 32 32 32 32 32 32 32 32
L 170 170 170 170 180 180 180 180
L1 140 140 140 140 140 140 140 140
G 2" 2" 2" 2" 2" 2" 2" 2"
kg 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
103.335.7
139
L
G
50
L1
89
98
112
961901_00
ts
ts
ts
15.07.2015
15.07.2015
00
1
TD-0029023 PDM_Nr
05.02.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961901
Ersatz für: Ersetzt durch:
Bemerkung Material
Modell/Art.Nr
Visum Änd.Index
Gegenstand
Datum
II I
Stück
Pos
1:2.7
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Massbild
