13KB-110-7
Anschluss-Positionen
1 Hochdruck-Anschluss (HP)
2 Druckgas-Temperaturfühler (HP)
oder CIC-Sensor
3 Niederdruck-Anschluss (LP)
4 CIC-System: Einspritzdüse (LP)
– montiertes Schraderventil entfernen
5 Öleinfüll-Stopfen
6 Ölablass (Magnetschraube)
7 Ölfilter (Magnetschraube)
8 Ölrückführung (Ölabscheider)
9a Gasausgleich (Parallelbetrieb)
9b Ölausgleich (Parallelbetrieb)
10 Ölsumpfheizung
11 Öldruck-Anschuss +
12 Öldruck-Anschuss –
16 Anschluss für Öldifferenzdruck schalter
“Delta-P”
21 Anschluss für Ölserviceventil
SL Saugleitung
DL Druckleitung
SL(A) Standard-Ventilposition
SL(B) Ventilposition für Tiefkühlung R22
Position des rac cords
1 Raccord de haute pres sion (HP)
2 Sonde de température du gaz au refoule-
ment (HP) ou sonde de CIC
3 Raccord de basse pres sion (LP)
4 Système CIC: gicleur (LP)
– retirer le vanne Schrader
5 Bouchon pour le rem plis sa ge d’huile
6Vi dan ge d’huile (vis magné ti que)
7 Filtre à huile (vis magnétique)
8 Retour d’huile (sépa ra teur d’huile)
9a Egalisation de gaz (fonction. en parallèle)
9b Egalisation d’huile (fonction. en parallèle)
10 Résistance de carter
11 Raccord de la pression d'huile +
12 Raccord de la pression d'huile –
16 Raccord pour pressostat différentielle
d’huile “Delta-P”
21 Raccord pour vanne de service d’huile
SL Conduite d’aspiration
DL Conduite de refoulement
SL(A) Position standard de vanne
SL(B) Position vanne pour basses temp. R22
Con nec tion positions
1 High pressure connection (HP)
2 Dis charge gas temp. sensor (HP)
or CIC sensor
3 Low pressure connection (LP)
4 CIC-System: spray nozzle (LP)
– remove Schader valve
5 Oil fill plug
6 Oil drain (magnetic screw)
7 Oil fil ter (magnetic screw)
8 Oil return (oil sep ar a tor)
9a Gas equalization (parallel operation)
9b Oil equalization (parallel operation)
10 Crankcase heater
11 Oil pressure connection +
12 Oil pressure connection –
16 Connection for oil differential pressure
switch “Delta-P”
21 Connection for oil service valve
SL Suction line
DL Discharge line
SL(A) Standard valve posi tion
SL(B) Valve posi tion for low temp. R22

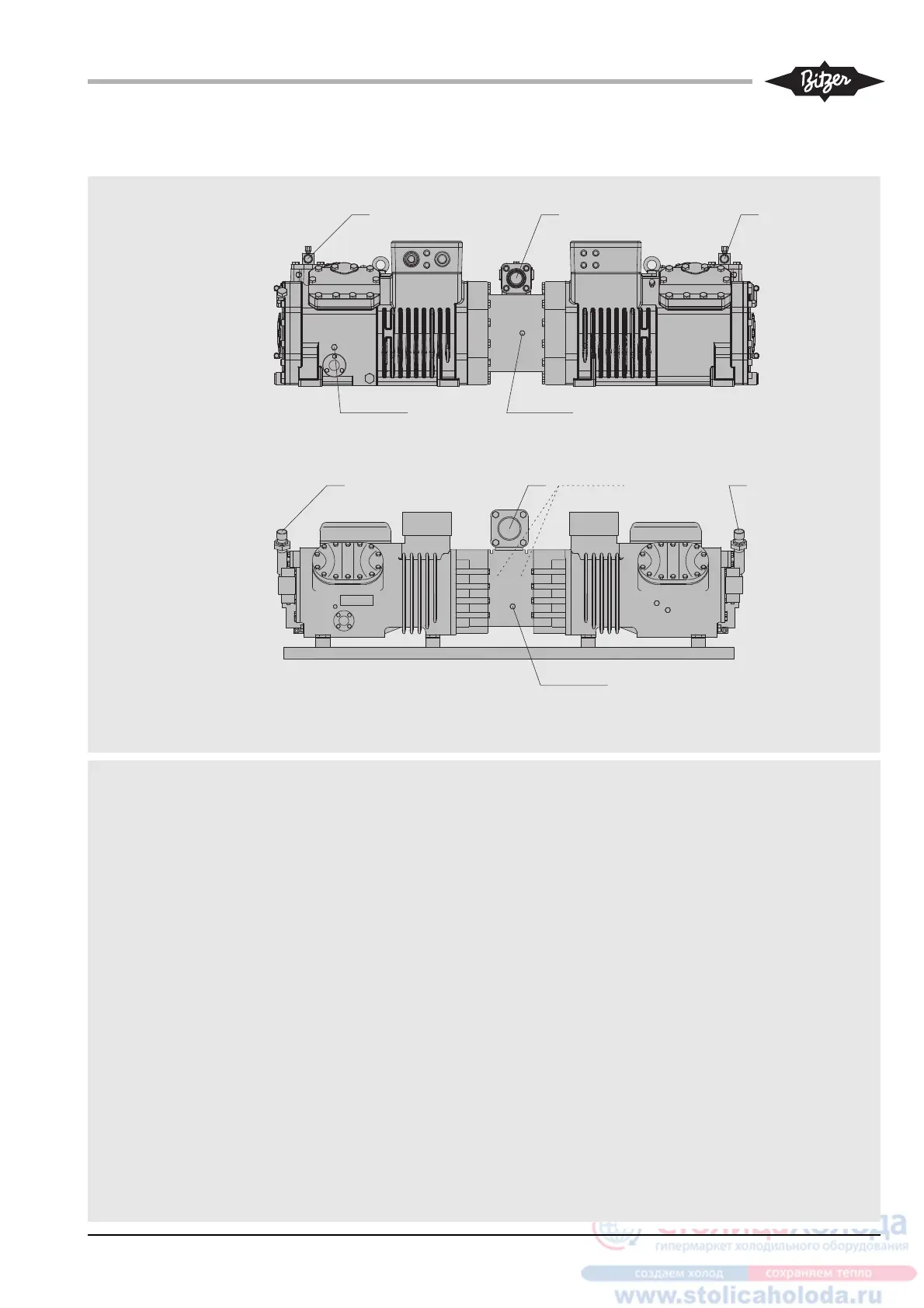

Anschlüsse (Forts.) Connections (cont.) Raccords (suite)
Sonstige Anschlüsse wie beim
ents pre chen den Einzelverdichter
D L D LS L
1 / 4 ' ' - 1 8 N P T F
5
1 / 8 ' ' - 2 7 N P T F
8
Other connec tions same as for the
cor res pon ding sin gle com pres sor
Autres rac cords comme sur le com pres seur
indi vi duel cor res pon dant
44VC-12.2 .. 44NC-40.2
D L
8
D L
3 / 8 " - 1 8 N P T F
1 / 8 " - 2 7 N P T F
3 ( L P )
S L
44J-26.2 .. 66F-100.2
44JE-26Y .. 66FE-100Y
