Bitzer ECOLINE

20
Discharge gas tem per a ture sensor
Spe cial acces so ry for:
4FES-3(Y) ..4CES-9(Y)
4FES-5.F1Y .. 4CES-9.F3Y
4VE(S)-6Y .. 4NE(S)-20(Y)
4VES-7.F3Y .. 4NES-20.F4Y
4JE-13Y .. 4FE-35(Y)
6JE-22Y .. 6FE-50(Y)
8GE-50(Y) .. 8FE-70(Y)
can be ret ro fit ted.
• The sen sor should be screwed to
the HP con nec tion (pos. 2, pages
13 to 15).
- Com pres sors with inte grat ed start
unload ing:
The sensor must be fitted into the
start unload ing cyl in der head (see
fig. 5).
• The sen sor cable should be con -
nect ed in series with the motor
temperature sen sors (see figure 5
and label in terminal box).
Druckgas-Temperaturfühler
Sonderzubehör für:
4FES-3(Y) ..4CES-9(Y)
4FES-5.F1Y .. 4CES-9.F3Y
4VE(S)-6Y .. 4NE(S)-20(Y)
4VES-7.F3Y .. 4NES-20.F4Y
4JE-13Y .. 4FE-35(Y)
6JE-22Y .. 6FE-50(Y)
8GE-50(Y) .. 8FE-70(Y)
kann nachgerüstet werden.
• Fühlerelement am HP-An schluss
einschrauben (Pos. 2, Seiten 13 bis
15).
- Verdich ter mit integrierter Anlauf -
entlastung:
Der Fühler muss in den Anlauf -
entlastungs-Zylin derkopf einge-
baut werden (siehe Abb. 5).
• Mess leitungen in Reihe zu den
Motor-Temperaturfühlern schalten
(siehe Abbildung 5 und Aufkleber
im Anschlusskasten).
KB-104-4
Sonde de température du gaz au
refoulement
Accessoire spéciale:
4FES-3(Y) ..4CES-9(Y)
4FES-5.F1Y .. 4CES-9.F3Y
4VE(S)-6Y .. 4NE(S)-20(Y)
4VES-7.F3Y .. 4NES-20.F4Y
4JE-13Y .. 4FE-35(Y)
6JE-22Y .. 6FE-50(Y)
8GE-50(Y) .. 8FE-70(Y)
peut être monté ulté rieu re ment.
• Visser la sonde sur le raccord HP
(pos. 2, pages 13 à 15).
- Compresseurs avec démarrage à
vide intégré:
La sonde doit être montée sur la tête
de culasse du démarrage à vide (voir
fig. 5).
• Brancher les fils de la sonde en série
avec ceux des son des de température
du moteur (voir figure 5 and l'autocol-
lant dans la boîte de raccordement).

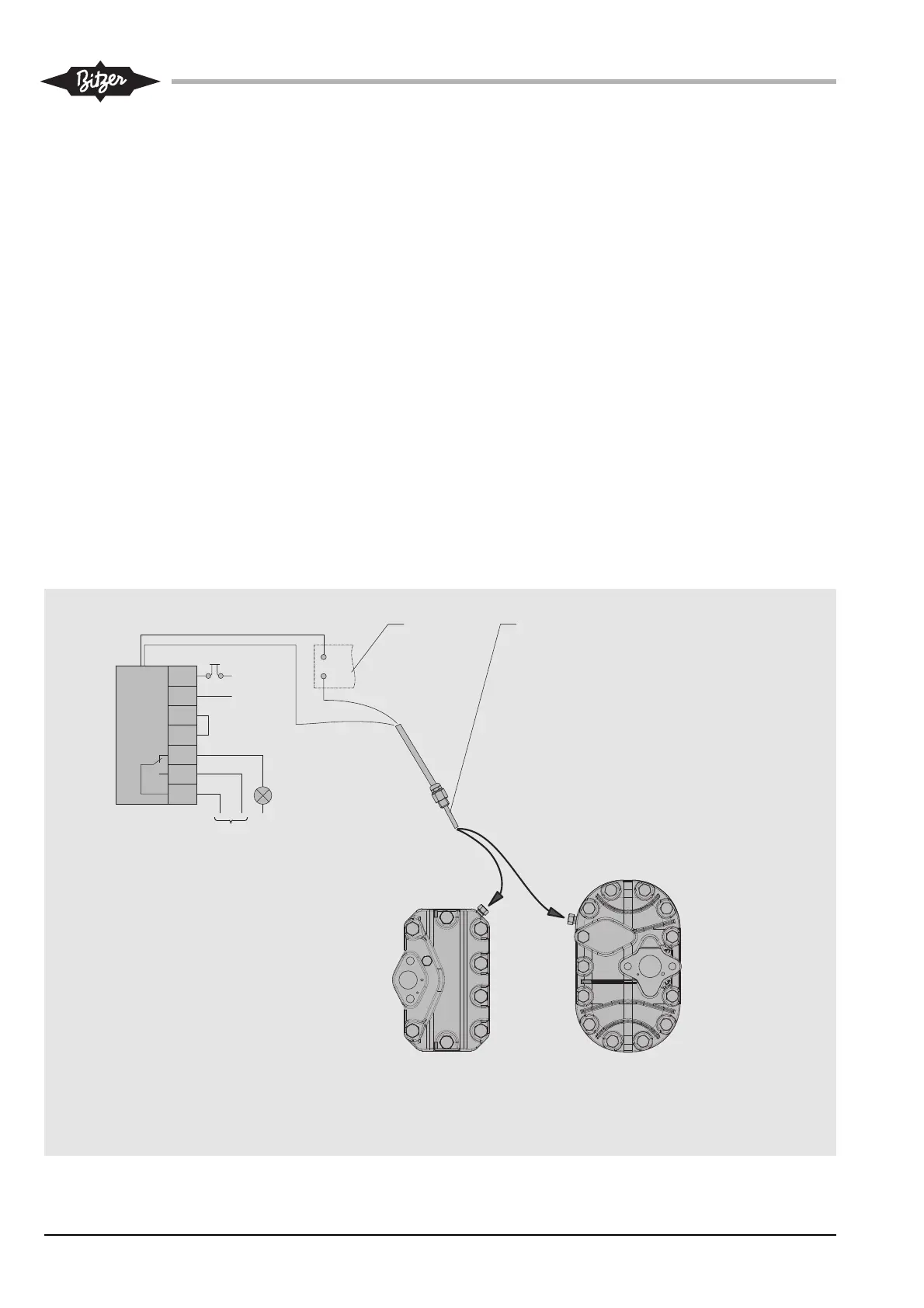

Abb. 5 Druckgas-Temperaturfühler
bei Anlaufentlastung
Fig. 5 Discharge gas temperature sensor
with start unloading
Fig. 5 Sonde de température du gaz au
refoulement avec démarrage à vide
1
L
N
12
14
11
Relais max
2,5A 250 V
300 VA
Reset
Steuerstrom
Control circuit
Circuit de commande
B1
B2
SE-B*
M1
M2
2
3a
SU
HP
LP
SU
HP
HP
3b
Legende
1 Stromdurchführungsplatte
2 Druckgastemperaturfühler
3 Anschlussposition am Zylinderkopf
Legend
1 Terminal plate
2 Discharge gas temperature sensor
3 Connection position at cylinder head
Légende
1 Plaque à bornes
2 Sonde de température du gaz de
refoulement
3 Position des raccords à la tête de
culasse
4VE(S)-6(Y) .. 4NE(S)-20(Y) 4JE-13Y .. 6FE-50(Y)
