Dispositifs de sécurité de limitation de la pression
En accord avec les réglementations locales, il faut le
cas échéant prévoir des dispositifs de sécurité supplé-
mentaires pour limiter la pression.
6 Montage
6.1 Transporter le groupe de condensation
Aux quatre points de suspension de charge, fixer soit
des boulons à œil, soit des rails à l’aide de vis. La lon-
gueur de filetage des boulons à œil et des vis pouvant
être vissée ne doit pas dépasser 30mm; dans le cas
contraire, le condenseur pourrait être endommagé!
Les boulons à œil, les vis et les rails ne sont pas com-
pris dans la livraison.
Puis soulever le groupe de condensation, soit à l’aide
de sangles de levage avec une grue ou un chariot élé-
vateur, soit directement à la main au niveau des rails.

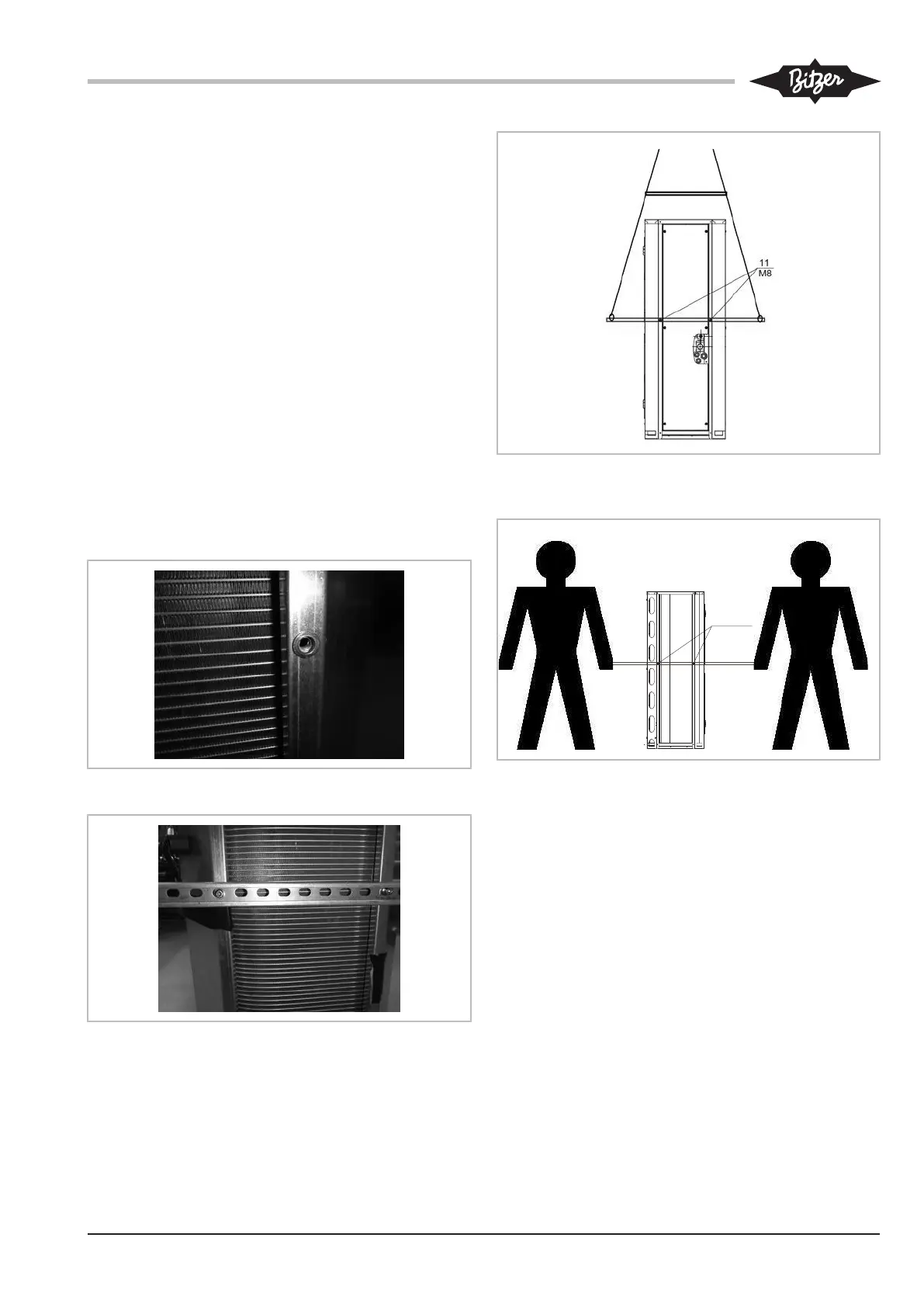

Fig.2: Points de suspension de charge M8x30 (max.)
Fig.3: Rail de transport
Fig.4: Soulever au niveau des sangles de transport à l’aide d’une
grue ou d’un chariot élévateur
Fig.5: Soulever à la main au niveau des rails de transport
6.1.1 Sécurités de transport pour groupes de
condensation
Pour éviter des dégâts lors du transport des groupes
de condensation, ces derniers sont livrés avec des sé-
curités de transport bloquant les amortisseurs de vibra-
tions des compresseurs. Ces sécurités doivent obliga-
toirement être retirées ou dévissées après le montage.
Voir à ce sujet les instructions de service du compres-
seur KB-104.
6.2 Installer le groupe de condensation
Le lieu d’emplacement doit être suffisamment solide,
plan et résistant aux vibrations. Les distances mini-
males par rapport aux surfaces de délimitation fixes
doivent être respectées. Éviter tout court-circuit dans le
flux d’air ou tout obstacle sur le trajet du flux d’air des
ventilateurs de condenseur!
