KB-206-140
6 Montage
6.1 Verflüssigungssatz transportieren
An den vier Lastaufnahmepunkten entweder Ein-
schraubösen oder Schienen mit Schrauben befestigen.
Die Einschraubösen und Schrauben dürfen eine maxi-
mal einschraubbare Gewindelänge vom 30 mm nicht
überschreiten, da der Verflüssiger sonst beschädigt
werden könnte! Einschraubösen, Schrauben und
Schienen sind nicht im Lieferumfang enthalten.
Dann den Verflüssigungssatz entweder mittels Hebe-
schlaufen mit einem Kran oder Gabelstapler, oder per
Hand direkt an den Schienen, anheben.

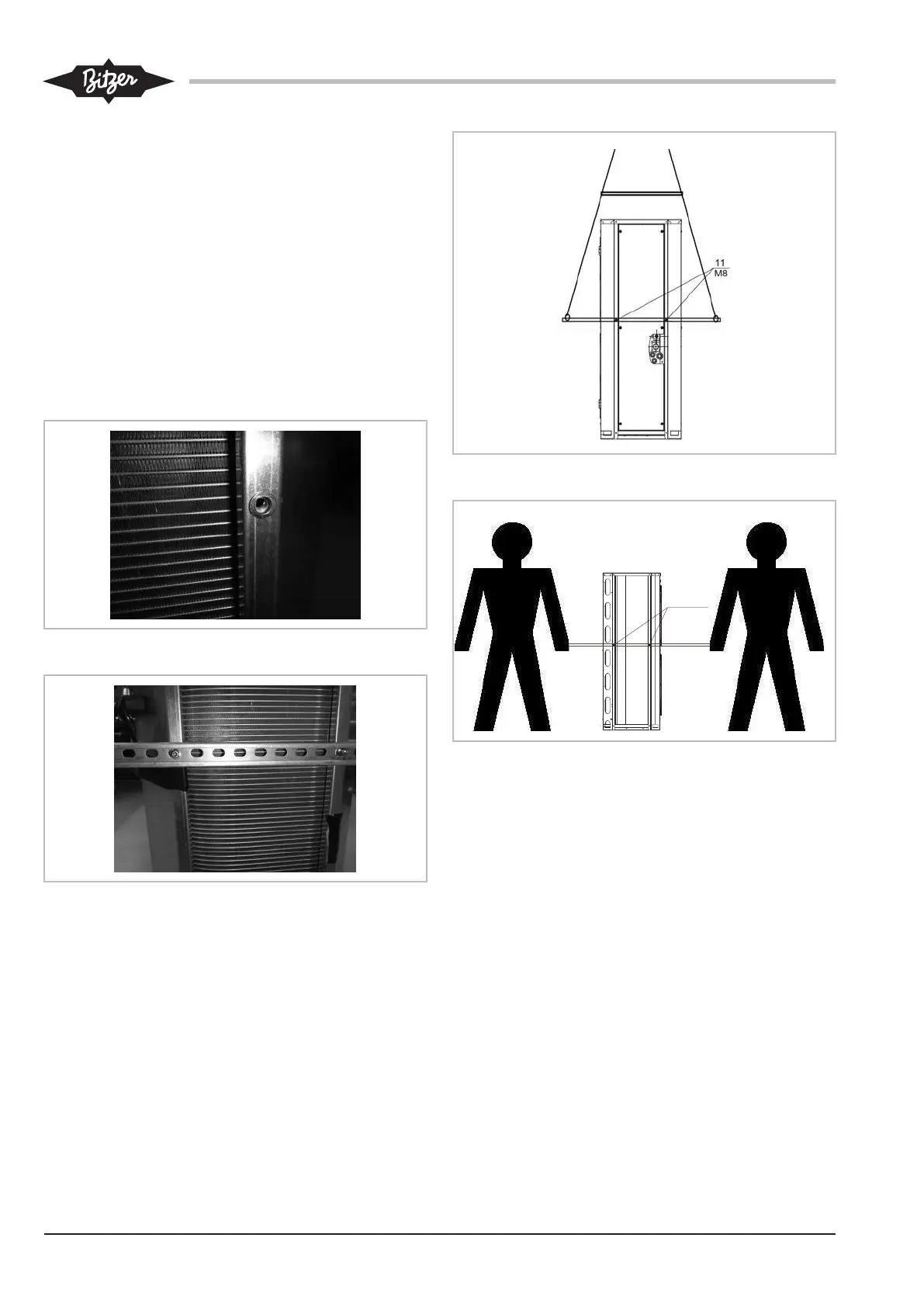

Abb.2: Lastaufnahmepunkte M8x30 (max.)
Abb.3: Transportschiene
Abb.4: Anheben an Hebeschlaufen mit Gabelstapler oder Kran
Abb.5: Anheben an Transportschiene per Hand
6.1.1 Transportsicherungen bei Verflüssigungssätzen
Um Transportschäden zu vermeiden sind bei Verflüssi-
gungssätzen im Lieferzustand die Schwingungsdämp-
fer der Verdichter durch Transportsicherungen blo-
ckiert. Diese Sicherungen müssen nach der Montage
unbedingt entfernt bzw. gelöst werden. Siehe dazu die
Verdichter-Betriebsanleitung KB-104.
6.2 Verflüssigungssatz aufstellen
Der Aufstellort muss ausreichend tragfähig, waagrecht
und schwingungsfest sein. Mindestabstände zu festen
Begrenzungsflächen müssen eingehalten werden. Ein
Kurzschluss der Luftströmung oder Hindernisse im
Luftstrom der Verflüssigerventilatoren vermeiden!
Bei Anlagenprojektierung Minimal- und Maximallast be-
rücksichtigen. Rohrnetz- und Steigleitungsgestaltung
analog zu den bekannten Regeln für Verbundanlagen
ausführen. Bei Einsatz unter extremen Bedingungen (z.
