Bitzer HS.64 - Page 9

9SB-100-5
Anlaufentlastung und
Leistungsregelung
Position der Magnetventile siehe
Abb. 5.
Start unload ing und
Capacity con trol
Position of sole noid valves see fig. 5.
Démarrage à vide et
Régulation de puissance
Position de vannes magnétiques voir
fig. 5.

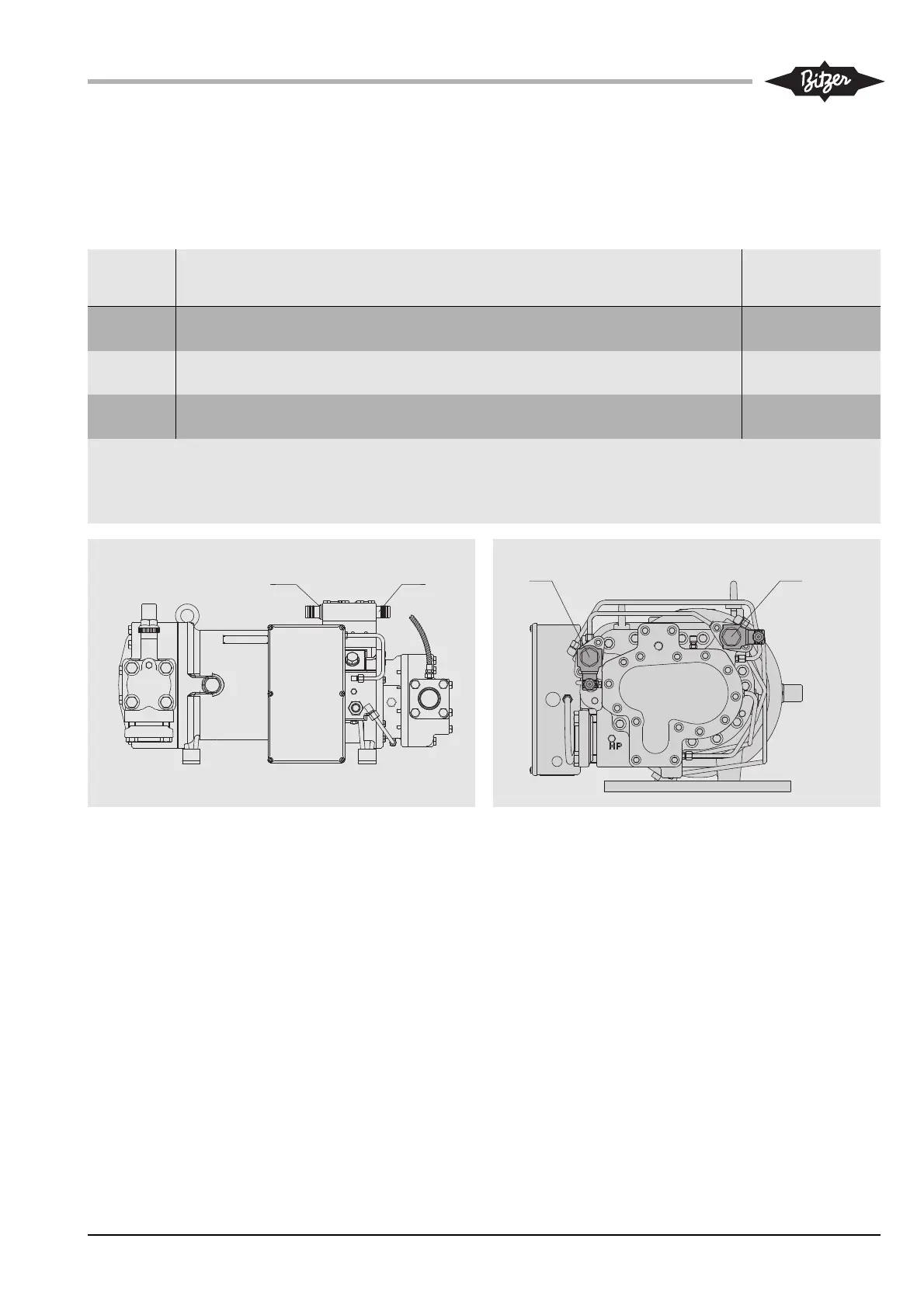

Abb. 5 Anordnung der Magnetventile Fig. 5 Arrangement of solenoid valves
Fig. 5 Disposition des vannes magnétiques
C R 2
C R 1
C R 2 C R 1
Typen Leistungsregelung: Volllast (100%) 1. Stufe (ca. 75%) 2. Stufe (ca. 50%) Anlaufentlastung
Types Capacity control:  Full load (100%) 1. Step (approx. 75%) 2. Step (approx. 50%) Start unloading
Types Régulation de puissance: Fonct. en pleine charge 1. Etage (env. 75%) 2. Etage (env. 50%) Démarrage à vide
CR1 = G CR1 = O CR1 = O CR1 = O
CR2 = G CR2 = G CR2 = O CR2 = O
CR1 = G CR1 = O CR1 = O CR1 = O
CR2 = G CR2 = G CR2 = O CR2 = O
CR1 = G CR1 = G CR1 = O CR1 = O
CR2 = G CR2 = O CR2 = O CR2 = O
 Effektive Leistungsstufen sind von den
Betriebsbedingungen abhängig
O Magnetventil stromlos
G Magnetventil unter Spannung
 Effective capacity stages are
dependent upon operating conditions
O Solenoid coil de-energized
G Solenoid coil energized
 Les étages de puissance effectifs dépen-
dent des conditions de fonctionnement
O Vanne magnétique non-alimentée
G Vanne magnétique alimentée
HS.53-3
HS.64 / HS.74
HS.74
HS.64
HS.53-3
