Sauberkeit der Rohre
Grundsätzlich nur Rohrleitungen und Anlagenkompo-
nenten verwenden, die
• innen sauber und trocken sind (frei von Zunder,
Metallspänen, Rost- und Phosphatschichten) und
• luftdicht verschlossen angeliefert werden.
4.7.1 Druckentlastungsventil montieren
Innengewinde 3/8-18 NPTF: Druckentlastungsventil
einbauen.
Außengewinde 1 1/4-12 UNF: Druckentlastungsventil in
Adapter einschrauben. Dann Adapter mit Überwurfmut-
ter am Druckbehälter befestigen.
Lieferbare Adapter siehe Abbildung 1, Seite 21.
366 005 03
SW 22
1/2"-14 NPTF
1 1/4"-12 UNF
366 005 04
SW 12
G 1/2
1 1/4"-12 UNF
366 005 05
SW 22
3/8"-18 NPTF
1 1/4"-12 UNF
366 005 01
SW 12
1 1/4"-12 UNF
1/2"-14 NPTF
366 005 02
SW 22
G 1/2
1 1/4"-12 UNF

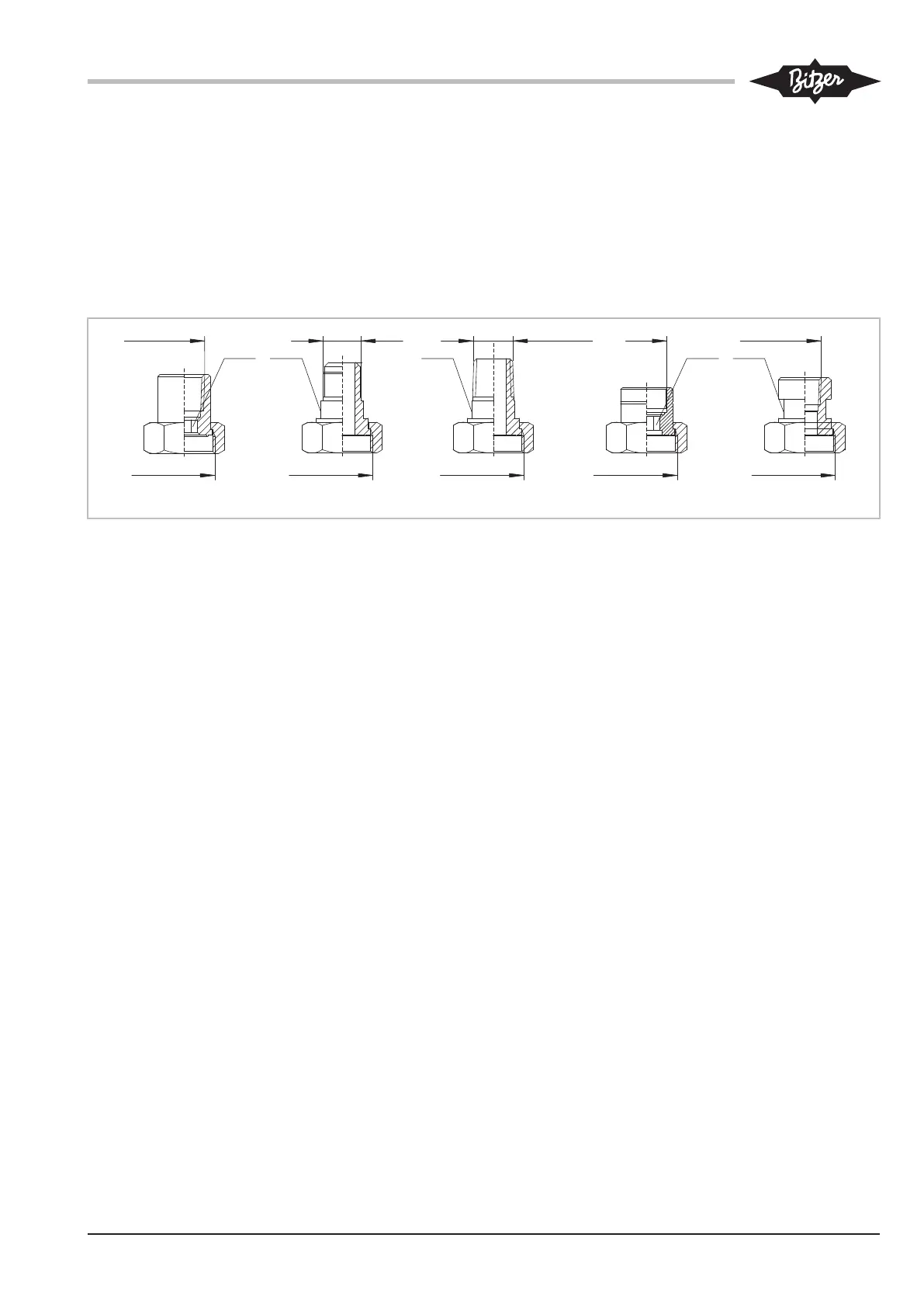

Abb.1: Adapter für das Druckentlastungsventil
4.7.2 Anschluss für Manometer
nur bei Wartungsarbeiten, nicht wähend Betrieb nut-
zen. Hier keinesfalls Druckwächter anschließen!
