KT-230-120
Ausstattungsvarianten A und B
Diese beiden Ausstattungsvarianten enthalten zusätz-
lich zum Standardauslieferungszustand weitere Bautei-
le, die vollständig montiert und elektrisch angeschlos-
sen ausgeliefert werden. In der Tabelle sind diese
Funktionen, die mit "A" oder "B" markiert.
Erweiterungen
Als "Option" sind in der Tabelle die Bauteile bezeich-
net, die nachgerüstet werden können. Sie werden als
Beipack geliefert und müssen montiert, verkabelt und
mit der BEST Software aktiviert werden.
4VES-6Y ..
4NES-20(Y)
4JE-13Y ..
4FE-35(Y)
6JE-22Y ..
6FE-50(Y)
8GE-50(Y) ..
8FE-70(Y)
Motortemperaturüberwachung (R1 .. R6) Standard Standard Standard Standard
Druckgastemperaturfühler (R7) Standard Standard Standard Standard
Ölüberwachung (F4) Standard:
OLC-D1, opto-
elektronische
Ölniveauüber-
wachung
Standard:
DP-1:,Öldiffe-
renzdrucküber-
wachung
Standard:
DP-1:,Öldiffe-
renzdrucküber-
wachung
Standard:
DP-1:,Öldiffe-
renzdrucküber-
wachung
2 Leistungsregler (Y3-1 und Y3-2) A: CRII-1 und
CRII-2
A: CRII-1 und
CRII-2
A: CRII-1 und
CRII-2
A: CRII-1 und
CRII-2
Anlaufentlastung (Y1) B: SU B: SU B: SU
Leistungsregler (Y3-2) B: CRII-2 B: CRII-2 B: CRII-2
3. Leistungsregler (Y3-3) Option: CRII-3
Einsatzgrenzüberwachung: Hochdruckmes-
sumformer (B6) und Niederdruckmessum-
former (B7)
Option Option Option Option
Zusatzventilator (M2) Option Option Option
CIC-Zusatzkühlung (Y5) Option Option Option
Optionaler Temperaturfühler (R11) Option Option Option Option
Tab.1: CM-RC-01: vorgerüstete Varianten und mögliche Erweiterungen
Information
Bei Markteinführung sind noch nicht alle Bautei-
le in jeder Anschlusspannung verfügbar, ebenso
das CIC-System und die Ausstattungsvariante
B. Das CM-RC-01 kann die Anlaufentlastung je-
doch bereits steuern. Umrüstungshinweise auf
Anfrage.
3.2 Maßzeichnungen
Diese Maßzeichnungen zeigen die Ausstattungsvarian-
ten "A" oder B". Die vorgerüsteten Optionen und mögli-
che Erweiterungen sind je nach Verdichterserie ver-
schieden, siehe Kapitel Ausstattungsvarianten, Seite
19.
CM-RC-01 in 4VES-6Y .. 4NES-20(Y)
430
63
382
63
716
162
187
A
B
C
D
CRII-2 1 2 CRII-1/SU
Option Option
3
OLC-D14

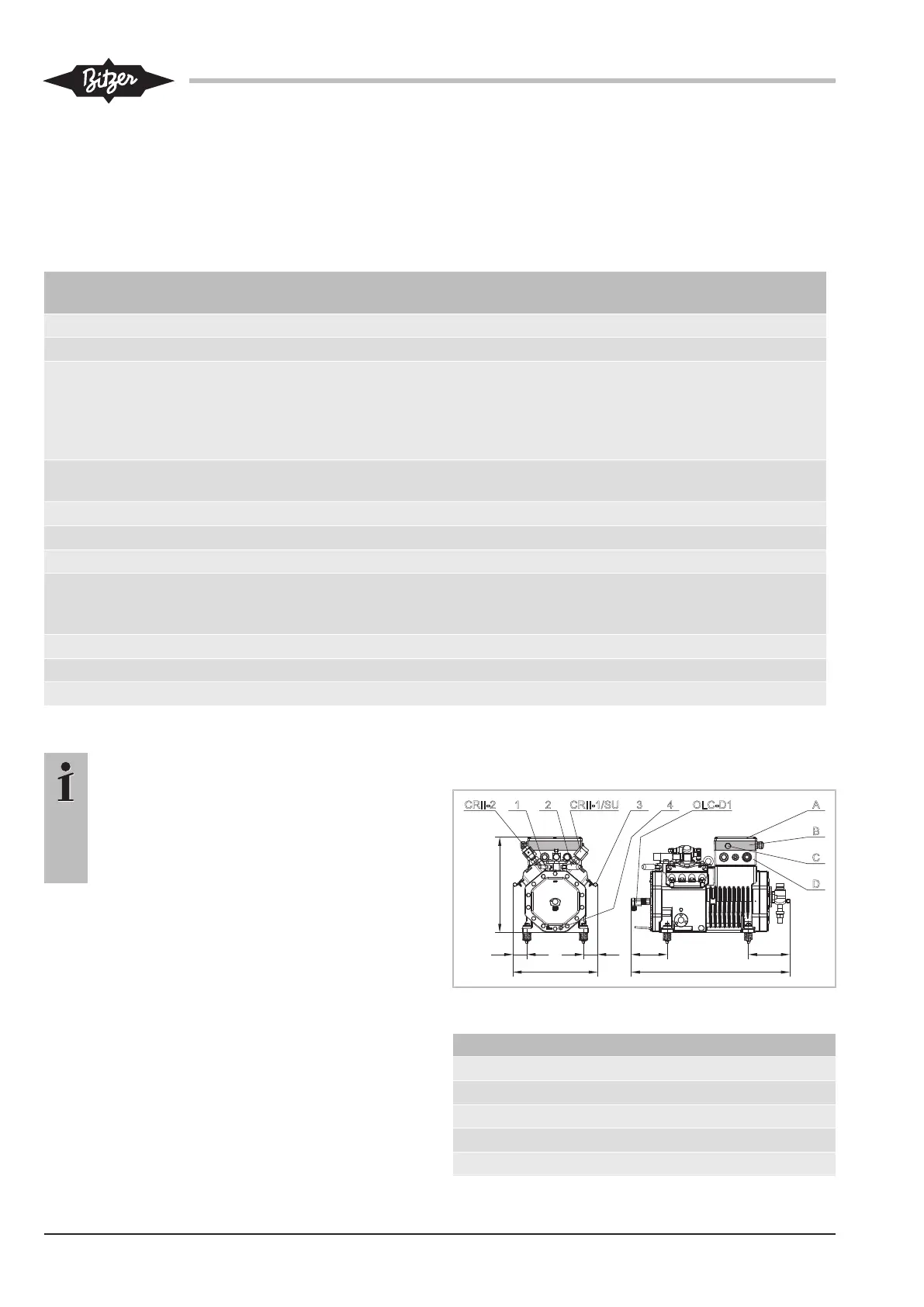

Abb.1: 4VES-6Y .. 4NES-20(Y) mit CM-RC-01
Anschlusspositionen
1 Druckgastemperaturfühler
2 Anschlussposition für Hochdruckschalter
3 Kabelhalter
4 Ölheizung
A Deckel des Anschlusskastens
