2.2 Maximale Ölniveau-Überwa-
chung
Elektrischer An schluss und Einbin -
dung in die Steue rungs logik sind von
der Konzeption der jeweiligen Anlage
abhängig.
So kann beispielsweise bei einer
Anlagenkonzeption mit überflutetem
Verdampfer ein Magnetventil in der
Ölleitung je nach Ölniveau im Verdich -
ter angesteuert werden. Ebenso ist
die Regelung einer Ölumspeisung im
Parallelver bund möglich.
2.3 Technische Daten
2.2 Monitoring of the maximum
level
The electrical connection and its inte-
gration into the control logic depend
on the design of the particular system.
Thus, for example, in an installation
with flooded evaporator, a solenoid
valve in the oil line can be activated,
depending on the oil level in the com-
pressor. Likewise, the oil circulation
can also be controlled in parallel.
2.3 Technical data
2.2 Contrôle du niveau d'huile maxi-
mal
Le raccordement électrique et l'incorpora-
tion à la logique de commande dépen-
dent de la conception de l'installation en
question.
Il est ainsi possible, par exemple dans le
cas d'une conception d'installation avec
évaporateur noyé, de commander une
vanne magnétique dans la conduite d'hui-
le, suivant le niveau d'huile dans le com-
presseur. La régulation d'un transfert
d'huile dans des compresseurs en
parallèle est également possible.
2.3 Données tech ni ques
Anschluss-Spannung Supply volt age Tension d'alimentation 230 V AC ± 10%
Netzfrequenz Supply frequency Fréquence du réseau 50 / 60 Hz
Verzögerungszeit (integriert) Delay time (integrated) Temporisation (integré) 5 s ± 2 s
Vorsicherung für Gerät Fusing for device and Fusible pour appareil et
und Schaltkontakte switch contacts contacts de commutation
Maximal zulässiger Druck Maximum allowable pressure Pression maximale admissible
Anschlusskabel Connecting cable Câble de raccordement
Kältemaschinenöle Refrigeration compressor oil Huiles pour machines frigorifiques alle / all / toutes
Kältemittel Refrigerants Fluides frigorigènes
Schutzart (montiert) Enclosure class (mounted) Classe de protection (monté) IP54
Zulässige Umgebungstemperatur Allowable ambient temperature Température ambiante admissible -30 .. +60°C
Gewicht Weight Poids 390 g
Opto-elektronische Einheit wird als
OLC-D1 ausgeliefert (siehe Seite 2,
Abbildung 1, Position 4)
andere Spannungen auf Anfrage,
auch mit UL-Abnahme erhältlich
Kabel sind farbkodiert
Opto-electronic unit is delivered as
OLC-D1 (see page 2, figure 1, pos. 4)
other voltages upon request, also
available with UL approval
Cables are color coded
Le composant opto-électronique est livrée
comme OLC-D1 (voir page 2, figure 1,
position 4)
d'autres types de tension sur demande,
aussi avec contrôle UL
Câbles avec code couleur
5 x AWG 20 (0,75 mm
2
)
L = 2 m
HFKW, (H)FCKW
HFC, (H)CFC
Relais-Ausgänge: Relay output: Sorties de relais:
Schaltspannung Switching voltage Tension de commutation max. 240 V AC
Schaltstrom Switching current Intensité de commutation max. 2,5 A
Schaltleistung Switching capacity Puissance de commutation max. 300 VA
max. 4 A
Maximale Öltemperatur Maximum oil temperature Température d'huile maximale 120°C
33 bar (-20°C .. -10°C)
45 bar (-10°C .. 120°C)
Geräte-Typ Device type Type de dispositif OLC-D1-S

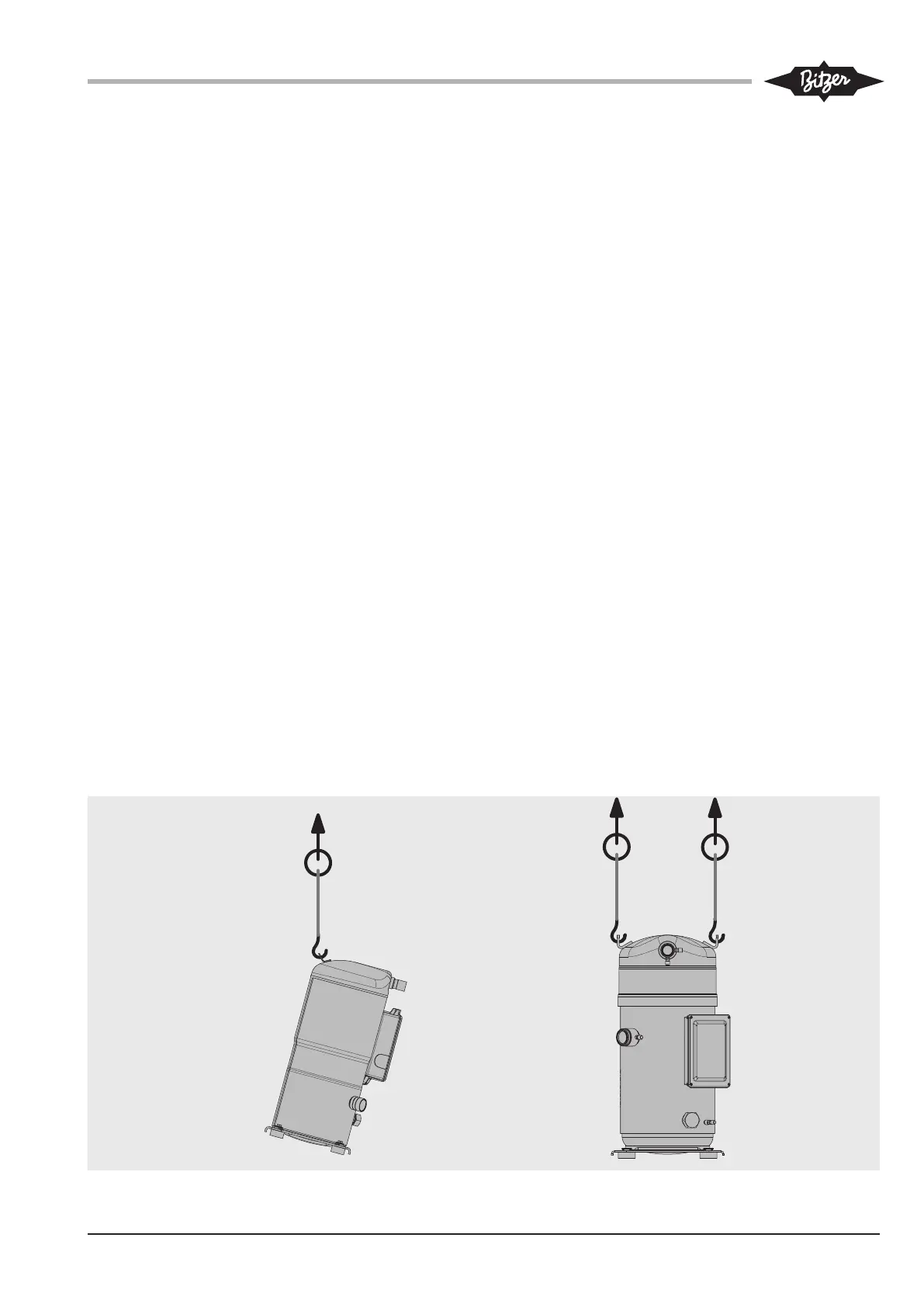

Abb. 1 Verdichter anheben Fig. 1 Lifting the compressor
Рис. 1 Подъем компрессора
3 Montage
3.1 Verdichtertransportieren
Verdichter entweder verschraubt
auf der Palette transportieren oder
an Transportöse anheben (siehe
Abb. 1).
3.2 Verdichteraufstellen
Aufstellort
Den Verdichter senkrecht aufstellen.
Maximal zulässige Schräglage: 3°
Bei Außenaufstellung Verdichter durch
geeignete Maßnahmen vor Korrosion
(z. B. durch Seewasser oder aggres-
sive Atmosphäre) und vor niedrigen
Außentemperaturen schützen.
Ggf. empfiehlt sich Rücksprache mit
BITZER.
3 Mounting
3.1 Compressortransport
Transport the compressor either
screwed on a pallet or lift it using
the eyebolt (see fig. 1).
3.2 Compressorinstallation
Placeofinstallation
Install the compressor vertically.
Maximum permissible inclination: 3°
For outdoor installation take suitable
measures to protect compressor
against corrosion (e. g. by seawater
or aggressive atmospheres) and low
ambient temperatures. Consultation
with BITZER is recommended.
3 Монтаж
3.1 Транспортировка компрессора
Компрессор перевозится привинченным
к паллете. Подъём компрессора
осуществляется с помощью рым-болтов
(см. рис. 1).
3.2 Установка компрессора
Место установки
Установите компрессор вертикально.
Максимально допустимый наклон: 3°
При установке вне помещения,
необходимо применять соответствующие
меры для защиты компрессора от
коррозии (возникающей от воздействия
морской воды или агрессивных сред) и
низких температур окружающей среды.
Рекомендуется консультация с BITZER.
