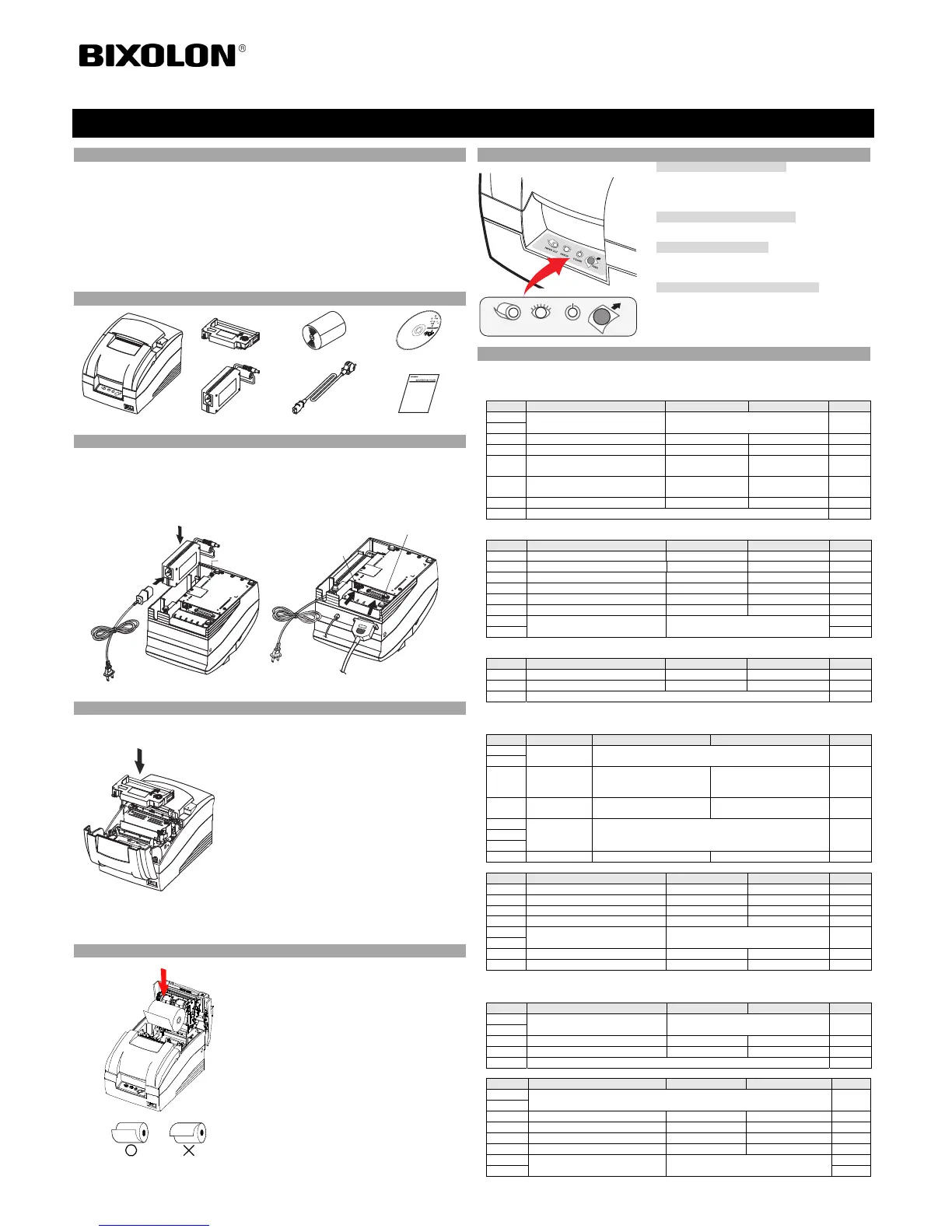

BIXOLON SRP-275II Installation Guide

◈ Information
Ce guide d’installation comprend de brèves informations nécessaires à l'installation du produit. Pour
des informations plus détaillées concernant l’installation, veuillez vous reporter au manuel
d’utilisation disponible sur le CD fourni. Le contenu du CD est le suivant :
1. Manuel : Manuel d’utilisation, schéma des codes, commandes de contrôle
2. Pilotes : Pilotes Windows, pilotes Système d’exploitation
3. Utilitaires : Un outil de téléchargement de logo et un outil de bascule de commande de la
mémoire virtuelle
Nous, BIXOLON, poursuivons sans cesse nos efforts afin d’améliorer et de mettre à jour les
fonctions et la qualité de tous nos produits. Dans le présent manuel, les caractéristique et / ou le
contenu du manuel d’utilisation peut être modifié sans avis préalable.
◈ Composants
SRP-275II
Cartouche de ruban Rouleau de papier CD
Adaptateur CA/CC
Cordon d’alimentation Guide d’installation
◈ Connexion des câbles
1. Eteindre l'imprimante ainsi que la caisse enregistreuse électronique hôte (ordinateur hôte).
2. Brancher le cordon d'alimentation dans l'adaptateur, puis, brancher l'adaptateur dans la prise
d'alimentation de l'imprimante.
3. Vérifier le câble d’interface (Série, Parallèle, USB ou Ethernet) puis le connecter en conséquence.
4. Brancher le câble d’ouverture du tiroir dans le connecteur d'ouverture du tiroir de l'imprimante.
※ Ne pas utiliser d'adaptateur non fourni avec l'imprimante.
◈ Installation de la cartouche du ruban
1. Avant d’insérer la cartouche de ruban, tourner le bouton dans le sens des aiguilles d'une montre
afin d'éviter que le ruban ne s'enroule.
2. Ouvrir le panneau avant de l’imprimante et retirer l’ancienne cartouche de ruban, le cas échéant.
3. Insérer la cartouche de ruban tel que le montre schéma de
manière à ce que le ruban soit aligné vers l'arrière de la
tête d'impression.
4. Afin de permettre au ruban de se déplacer librement à
l’intérieur de la cartouche, lors de l’insertion de cartouche
de ruban, tourner de nouveau le bouton dans le sens des
aiguilles d’une montre.
5. Fermer le panneau avant de l’imprimante.
※ Note
Utiliser des cartouches de ruban non autorisées peut altérer
la qualité d’impression ou entraîner un dysfonctionnement
de la machine. Cela annulera la garantie.
Reportez-vous au caractéristiques techniques de ce produit,
mentionnés dans le present guide, pour plus d’informations
sur la cartouche de ruban.
◈ Installation du rouleau de papier
1. Ouvrir le panneau arrière.
2. Insérer un nouveau rouleau de papier et s’assurer qu’il est
correctement aligné.
3. Sortir une petite quantité de papier puis refermer le
couvercle.
◈ Utilisation du panneau de fonctions
• FEED (Bouton Feed [Alimentation])
Appuyer une fois sur le bouton FEED pour retirer le surplus
de papier. Appuyer sur le bouton FEED jusqu’à ce que tout
le surplus du papier soit dégagé.
• POWER (Marche / Arrête, voyant vert)
Lorsque l'imprimante est allumée, un voyant vert s'allume.
• ERROR (Erreur, Voyant rouge)
Lorsqu’une erreur survient, un voyant rouge s’allume. (ex.
Plus de papier couvercle entrouvert, etc.)
• PAPER OUT (Sortie du papier, voyant rouge)
Lorsque le rouleau de papier est presque terminé, le voyant
papier deviendra rouge. S’il n’y a plus de papier, le voyant
papier ainsi que le voyant « Erreur » seront allumés.
◈ Paramétrage des commutateurs DIP
La modification des paramètres des commutateurs DIP doit être effectuée lorsque l’imprimante est éteinte.
Toute modification effectuée lorsque l’imprimante est allumée ne sera pas traitée.
• Commutateur DIP 1
COM Fonction ON OFF Défaut
1-1
Emulation Se reporter au tableau 1 suivant OFF
1-2
1-3 Machine de coupe automatique Activée Désactivée ON
1-4 Compatible avec SRP-275 Activée Désactivée OFF
1-5 Interface série
Commutateur
Mémoire
Commutateur DIP OFF
1-6
Impression d’une image bit NV
après la coupe
Activée Désactivée OFF
1-7 Statut du capteur de presque fin Activé Désactivé ON
1-8 Indéfini OFF
• Commutateur DIP 2 (Modèle Interface série RS232C)
COM Fonction ON OFF Défaut
2-1 Erreur de réception de données Ignoré Impression “?” OFF
2-2 Capteur de marques noires Activée Désactivée OFF
2-3 Etablissement d’une liaison XON/XOFF DTR/DSR OFF
2-4 Longueur des données 7 bits 8 bits OFF
2-5 Contrôle de parité Activé Désactivé OFF
2-6 Sélection de la parité PAIRE IMPAIRE OFF
2-7
Sélection du débit en bauds Se reporter au tableau 2 suivant
OFF
2-8 OFF
• Commutateur DIP 2 (Modèle Interface Parallèle)
COM Fonction ON OFF Défaut
2-1 Saut de ligne automatique Activée Désactivée OFF
2-2 Capteur de marques noires Activée Désactivée OFF
2-3~8 Indéfini OFF
(1) Paramétrage du commutateur DIP pour le modèle Citizen (iDP3550)
• Commutateur DIP 1
COM Fonction ON OFF Défaut
1-1
Emulation Se reporter au tableau 1 suivant OFF
1-2
1-3
Machine de
coupe
automatique
Activée Désactivée OFF
1-4
Commande
CBM
Modèle CBM2
(Système iDP3530)
Modèle CBM1
(Système iDP3540)
OFF
1-5
Caractère
international
Se reporter au tableau 3 suivant ON
1-6
1-7
1-8 Mode CR CR CR+LF OFF
• Commutateur DIP 2 (Modèle Interface série RS232C)
COM Fonction ON OFF Défaut
2-1 Longueur des données 8 bits 7 bits ON
2-2 Contrôle de parité Désactivé Activé ON
2-3 Sélection de la parité IMPAIRE PAIRE ON
2-4 Etablissement d’une liaison DTR/DSR XON/XOFF ON
2-5
Sélection du débit en bauds Se reporter au tableau 2 suivant OFF
2-6
2-7 Statut du capteur de presque fin Activé Désactivé OFF
2-8 Type de mécanisme Graphique Texte OFF
(2) Paramétrage du commutateur DIP pour le modèle Star (SP500)
• Commutateur DIP 1
COM Fonction ON OFF Défaut
1-1
Emulation Se reporter au tableau 1 suivant OFF
1-2
1-3 Machine de coupe automatique Activée Désactivée OFF
1-4 Impression en Noir / Rouge Activée Désactivée OFF
1-5~8 Réservé OFF
• Commutateur DIP 2 (Modèle Interface série RS232C)
COM Fonction ON OFF Défaut
2-1
Réservé OFF
2-2
2-3 Etablissement d’une liaison XON/XOFF DTR/DSR OFF
2-4 Longueur des données 7 bits 8 bits OFF
2-5 Contrôle de parité Activé Désactivé OFF
2-6 Sélection de la parité PAIRE IMPAIRE OFF
2-7
Sélection du débit en bauds Se reporter au tableau 2 suivant
OFF
2-8 OFF
Guide d’installation de l’imprimante
IMPRIMANTE À IMPACT SRP-275II
Adaptateur
Connecteur
d’alimentation
Cordon
d’alimentation
Connecteur d’ouverture
du tiroi
r
Connecteur d’interface
Câble
d’ouverture
du tiroi
r
Câble d’interface
(Série/Parallèle/USB/Ethernet)
PAPER OUT
ERROR
POWER FEED

BIXOLON SRP-275II Specifications

General

Type	POS printer
Print speed	5.1 lps
Maximum resolution	80 x 144 DPI
Maximum roll diameter	85 mm
Supported paper width	76.5 mm
Maximum printing width	63.5 mm
Flash memory	2 MB
RAM capacity	0.008 GB
Autocutter durability	1.5 million cuts
Built-in sensors details	Paper End, Paper Near End, Wall Mounting Paper Near End, Rear Cover Open, Black Mark
AC input voltage	100-240 V
Power source type	DC
AC input frequency	50 - 60 Hz
Mean cycles between failures (MCBF)	18000000
Product color	Black
USB port	Yes
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Connectivity technology	Wired
Parallel ports quantity	1
Storage temperature (T-T)	-20 - 60 °C
Operating temperature (T-T)	0 - 40 °C
Storage relative humidity (H-H)	10 - 90 %
Operating relative humidity (H-H)	10 - 80 %

Weight and Dimensions

Depth	239 mm
Width	160 mm
Height	157 mm
Weight	2400 g
