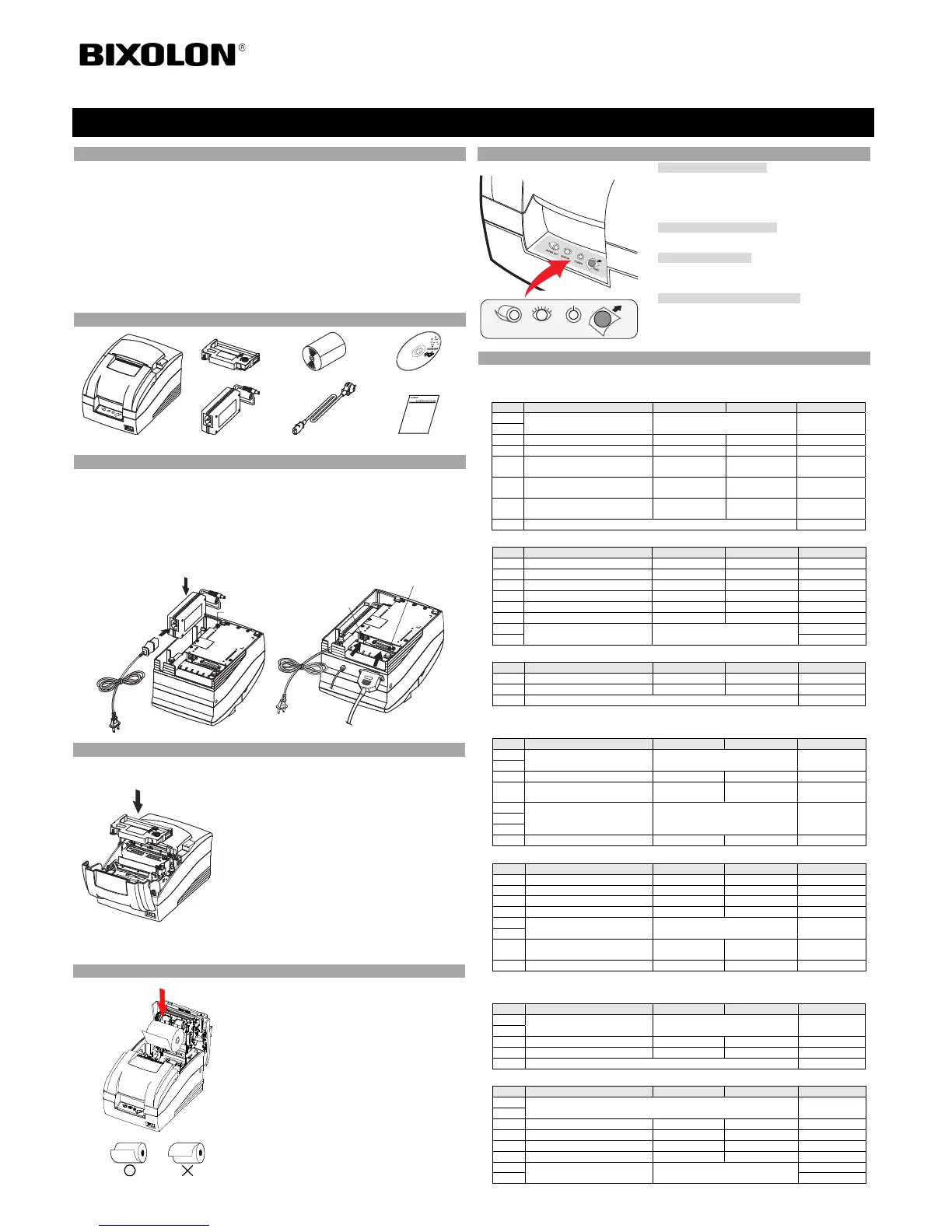

BIXOLON SRP-275II Installation Guide

◈ Información
Esta Guía de instalación incluye un breve resumen de la información necesaria para la
instalación del producto. Para obtener información de instalación más detallada, consulte el
manual del usuario que se encuentra en el CD adjunto. Los contenidos del CD incluyen lo
siguiente.
1. Manual: Manual del usuario, Tabla de códigos, Comandos de control
2. Controladores: Controladores para Windows, controladores OPOS
3. Programas utilitarios: herramienta para descarga de logos y herramienta de memoria
virtual para el control de interruptores
En BIXOLON mantenemos esfuerzos continuos para mejorar y actualizar las funciones y la
calidad de todos nuestros productos. En lo sucesivo, las especificaciones del producto y/o el
contenido del manual del usuario pueden modificarse sin previo aviso.
◈ Componentes
SRP-275II
Cartucho de cinta Rollo de papel
CD
Adaptador AC/DC Cable de energía Guía de instalación
Cómo conectar los cables◈
1. Apague la impresora y la caja registradora principal (computadora principal).
2. Conecte el cable de energía al adaptador, y luego, el adaptador al conector de alimentación
de la impresora.
3. Verifique el cable de interfaz (Serie, Paralelo, USB, o Ethernet), y conecte el cable
conector de interfaz adecuadamente.
4. Conecte el cable de la gaveta de expulsión en el conector de la gaveta de expulsión de la
impresora.
※ No utilice un adaptador que no haya sido provisto junto con la impresora.
Cómo instalar el cartucho de cinta◈
1. Antes de insertar el cartucho de cinta, gire la perilla en el sentido de las agujas del reloj para evitar
que la cinta se enrosque.
2. Abra la tapa frontal de la impresora y quite el cartucho de cinta usado, si lo hay.
3. Inserte el cartucho de cinta como muestra la figura para
que la cinta esté alineada con la parte trasera del cabezal
de la impresora.
4. Para que la cinta se mueva con libertad dentro del
cartucho, cuando inserte el cartucho, gire la perilla una
vez más en el sentido de las agujas del reloj.
5. Cierre la tapa frontal de la impresora.
※ Nota
El uso de cartuchos de cinta no autorizados puede provocar
fallas o una impresión de calidad deficiente y anulará la
garantía.
Consulte las especificaciones del producto en esta guía para
aprender más acerca del cartucho de cinta.
◈ Cómo instalar el rollo de papel
1. Abra la tapa trasera.
2. Inserte un nuevo rollo de papel, asegurándose de alinearlo
adecuadamente.
3. Quite una pequeña cantidad de papel y cierre la tapa.
◈ Cómo usar el panel de funcionamiento
• FEED (Botón de alimentación)
Presione una vez el botón de ALIMENTACIÓN para
expulsar más papel. Si mantiene presionado el botón de
ALIMENTACIÓN, descargará papel continuamente
hasta que lo suelte.
• POWER (Encendido, LED verde)
Cuando conecte la energía, se encenderá un LED verde.
• ERROR (Error, LED rojo)
Cuando ocurra un error, se encenderá un LED rojo. (por
ej.: no hay papel, la tapa está entreabierta, etc.)
• PAPER OUT (Falta de papel, LED rojo)
El LED de papel estará rojo cuando el rollo de papel esté
por terminarse. Si ya no queda papel, el LED de papel
estará encendido junto con el LED de “Error”.
◈ Cómo configurar los interruptores DIP
Para cambiar la configuración de los interruptores DIP, la impresora debe estar apagada. Los cambios que
se realicen mientras la impresora esté encendida no se procesarán.
• Interruptor DIP 1
INT Función ENCENDIDO APAGADO Predeterminado
1-1
Emulación Consulte la siguiente tabla 1 APAGADO
1-2
1-3 Cortador automático Activar Desactivar ENCENDIDO
1-4 Compatible con SRP-275 Activar Desactivar APAGADO
1-5 Interfaz serie
Interruptor de
memoria
Interruptor DIP APAGADO
1-6
Impresión de la imagen por bit NV
después de cortar
Activar Desactivar APAGADO
1-7
Estado del sensor de Casi
TERMINADO
Activar Desactivar ENCENDIDO
1-8 Indefinido APAGADO
• Interruptor DIP 2 (RS232C Modelo de interfaz serie)
INT Función ENCENDIDO APAGADO Predeterminado
2-1 Error de recepción de datos Ignorar Imprimir “?” APAGADO
2-2 Sensor de marcas negras Activar Desactivar APAGADO
2-3 Entrada en comunicación XON/XOFF DTR/DSR APAGADO
2-4 Longitud de datos 7 bits 8 bits APAGADO
2-5 Control de paridad Activar Desactivar APAGADO
2-6 Selección de paridad PAR IMPAR APAGADO
2-7
Selección de velocidad de
transmisión
Consulte la siguiente tabla 2
APAGADO
2-8 APAGADO
• Interruptor DIP 2 (Modelo de interfaz paralela)
INT Función ENCENDIDO APAGADO Predeterminado
2-1 Alimentación de línea automática Activar Desactivar APAGADO
2-2 Sensor de marcas negras Activar Desactivar APAGADO
2-3~8 Indefinido APAGADO
(2) Configuración de interruptores DIP para el modo Citizen (iDP 3550)
• Interruptor DIP 1
INT Función ENCENDIDO APAGADO Predeterminado
1-1
Emulación Consulte la siguiente tabla 1 APAGADO
1-2
1-3 Cortador automático Activar Desactivar APAGADO
1-4 Comando CBM
Modo CBM2
(Sistema iDP3530)
Modo CBM1
(Sistema iDP3540)
APAGADO
1-5
Caracter internacional Consulte la siguiente tabla 3 ENCENDIDO1-6
1-7
1-8 Modo CR CR CR+LF APAGADO
• Interruptor DIP 2 (RS232C Modo de interfaz serie)
INT Función ENCENDIDO APAGADO Predeterminado
2-1 Longitud de datos 8bits 7bits ENCENDIDO
2-2 Control de paridad Desactivar Activar ENCENDIDO
2-3 Selección de paridad IMPAR PAR ENCENDIDO
2-4 Entrada en comunicación DTR/DSR XON/XOFF ENCENDIDO
2-5
Selección de velocidad de
transmisión
Consulte la siguiente tabla 2 APAGADO
2-6
2-7
Estado del sensor de Casi
TERMINADO
Activar Desactivar APAGADO
2-8 Tipo de mecanismo Gráfico Texto APAGADO
3. Configuración de interruptores DIP para el modo Star (SP500)
• Interruptor DIP 1
INT Función ENCENDIDO APAGADO Predeterminado
1-1
Emulación Consulte la siguiente tabla 1 APAGADO
1-2
1-3 Cortador automático Activar Desactivar APAGADO
1-4 Impresión en negro/rojo Activar Desactivar APAGADO
1-5~8 Reservado APAGADO
• Interruptor DIP 2 (RS232C modelo de interfaz serie)
INT Función ENCENDIDO APAGADO Predeterminado
2-1
Reservado APAGADO
2-2
2-3 Entrada en comunicación XON/XOFF DTR/DSR APAGADO
2-4 Longitud de datos 7bits 8bits APAGADO
2-5 Control de paridad Activar Desactivar APAGADO
2-6 Selección de paridad PAR IMPAR APAGADO
2-7
Selección de velocidad de
transmisión
Consulte la siguiente tabla 2
APAGADO
2-8 APAGADO
Guía de instalación de la impresora
IMPRESORA DE IMPACTO SRP-275II
Adaptador
Conector de
alimentación
Cable de
energí
a
Conector de la gavet
a
de expulsió
n
Conector interfaz
Cable de l
a
gaveta de
expulsió
n
Cable interfaz
(Serie/Paralelo/USB/Ethernet)
PAPER OUT ERROR POWER FEED

BIXOLON SRP-275II Specifications

General

Type	POS printer
Print speed	5.1 lps
Maximum resolution	80 x 144 DPI
Maximum roll diameter	85 mm
Supported paper width	76.5 mm
Maximum printing width	63.5 mm
Flash memory	2 MB
RAM capacity	0.008 GB
Autocutter durability	1.5 million cuts
Built-in sensors details	Paper End, Paper Near End, Wall Mounting Paper Near End, Rear Cover Open, Black Mark
AC input voltage	100-240 V
Power source type	DC
AC input frequency	50 - 60 Hz
Mean cycles between failures (MCBF)	18000000
Product color	Black
USB port	Yes
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Connectivity technology	Wired
Parallel ports quantity	1
Storage temperature (T-T)	-20 - 60 °C
Operating temperature (T-T)	0 - 40 °C
Storage relative humidity (H-H)	10 - 90 %
Operating relative humidity (H-H)	10 - 80 %

Weight and Dimensions

Depth	239 mm
Width	160 mm
Height	157 mm
Weight	2400 g
