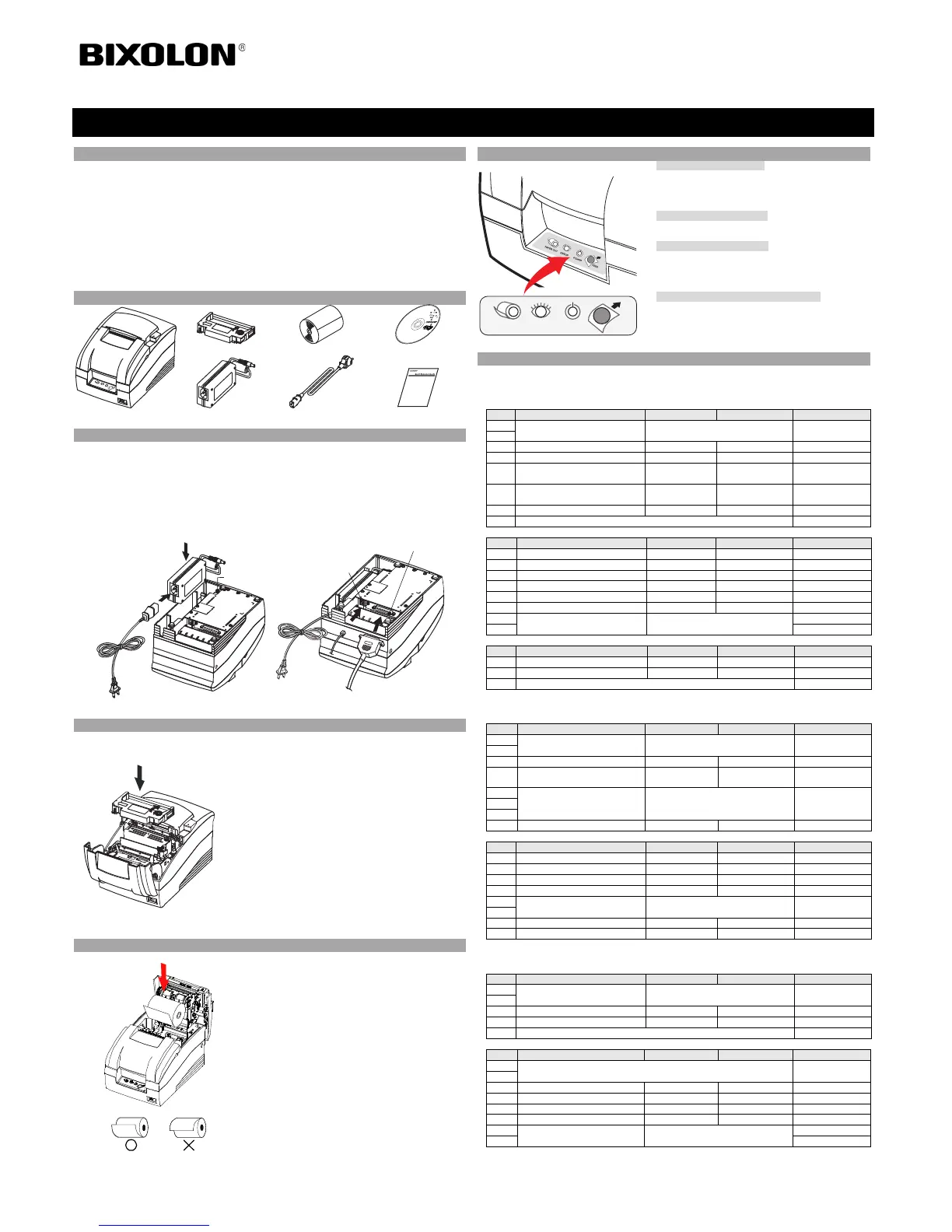

Informações
Este manual de instalação inclui uma breve referência a informações necessárias para instalação do
produto. Para obter informações mais detalhadas acerca da instalação, consulte o manual do
utilizador contido no CD incluso. Os conteúdos do CD incluem o seguinte:
1. Manual: Manual do utilizador, diagrama de códigos e comandos de controlo
2. Controladores: Controladores do Windows e do OPOS
3. Utilitários: uma ferramenta para transferência de logótipos e uma ferramenta de controlo do
interruptor de memória virtual
Nós, na BIXOLON tentamos melhorar constantemente e actualizar as funções e qualidade
dos nossos produtos. Deste modo, as especificações do produto e/ou o conteúdo do
manual poderá ser alterado sem aviso prévio.
Componentes
SRP-275II
Cartucho de fita
Rolo de papel
CD
Transformador AC/DC
Cabo de alimentação
Manual de instalação
Ligação dos cabos
1. Desligue a impressora e o ECR anfitrião (computador anfitrião)
2. Ligue o cabo de alimentação ao transformador, e de seguida, ligue o transformador ao conector de
alimentação da impressora.
3. Verifique o cabo de interface (série, paralelo, USB ou Ethernet) e ligue o cabo do conector de
interface em conformidade.
4. Introduza o cabo de deslocamento da prateleira no conector de deslocamento da prateleira da
impressora.
Não utilize um adaptador que não tenha sido fornecido com a impressora.
Instalação do cartucho de fita
1. Antes de introduzir o cartucho de fita, rode o botão nos ponteiros do relógio para não dobrar a
fita.
2. Abra a tampa frontal da impressora e retire o cartucho da fita antiga, caso haja.
3. Introduza o cartucho da fita como a figura mostra, de
forma a que a fita fique alinhada com a parte posterior da
cabeça da impressora.
4. Para permitir que a fita se desloque livremente dentro do
cartucho, quando introduzir o cartucho da fita, torne a
rodar o botão no sentido dos ponteiros do relógio.
5. Feche a tampa frontal da impressora.
Nota
O uso de cartuchos de fita não autorizados pode resultar em
má qualidade de impressão ou mau funcionamento e pode
invalidar a garantia.
Consulte as Especificações do Produto neste guia para
aprender mais sobre o cartucho de fita.
Instalação do rolo de papel
1. Abra a tampa posterior.
2. Introduza um novo rolo de papel e certifique-se de o
alinhar correctamente.
3. Retire uma pequena quantidade de papel e feche a tampa.
Utilizar o painel de funcionamento
FEED (Botão de Alimentação)
Prima uma vez o botão ALIMENTAR para retirar o papel
suplementar. Se mantiver premido o botão ALIMENTAR
libertará de forma continua o papel até o botão ser largado.
POWER (Energia, LED Verde)
Quando ligar o dispositivo, brilha um LED verde.
ERROR (Erro, LED Vermelho)
Quando ocorre um erro, acende um LED vermelho. Quando
ocorre (por exemplo sem papel, tampa um pouco aberta,
etc.).
PAPER OUT (Falta de Papel, LED Vermelho)
O LED do papel fica vermelho quando o rolo de papel
estiver a correr abaixo do nível normal. Se já não houver
papel, o LED do papel ficará aceso juntamente com o LED
de ‘Erro'.
Definir os interruptores DIP
A mudança das definições do interruptor DIP têm de ser realizadas com a impressora desligada.
Qualquer alteração realizada com a impressora ligada não será realizada
.
• Interruptor DIP 1
SW Função ACTIVADA DESACTIVADA Predefinição
1-1
Emulação Consulte a tabela 1 seguinte
DESACTIVADA
1-2
1-3 Cortador automático Activar Desactivar
ACTIVADA
1-4 Compatível com SRP-275 Activar Desactivar
DESACTIVADA
1-5 Interface série
Interruptor de
memória
Interruptor DIP
DESACTIVADA
1-6
Imprimir imagem de bits NV
após o corte
Activar Desactivar
DESACTIVADA
1-7 Estado do sensor próximo Activar Desactivar
ACTIVADA
1-8 Sem definição
DESACTIVADA
• Interruptor DIP 2 (modelo de interface série RS232C)
SW Função ACTIVADA DESACTIVADA Predefinição
2-1 Erro na recepção de dados Ignorar Imprimir “?” DESACTIVADA
2-2 Sensor de Marcação Preto Activar Desactivar DESACTIVADA
2-3 Sincronização XON/XOFF DTR/DSR DESACTIVADA
2-4 Extensão dos dados 7 bits 8 bits DESACTIVADA
2-5 Verificação da paridade Activar Desactivar DESACTIVADA
2-6 Selecção da paridade UNIFORME ÍMPAR DESACTIVADA
2-7
Selecção da velocidade de
transferência
Consulte a tabela 2 seguinte
DESACTIVADA
2-8 DESACTIVADA
• Interruptor DIP 2 (modelo de interface paralelo)
SW Função ACTIVADA DESACTIVADA Predefinição
2-1 Alimentação de linha automática Activar Desactivar DESACTIVADA
2-2 Sensor de Marcação Preto Activar Desactivar DESACTIVADA
2-3~8 Sem definição DESACTIVADA
(1) Definição do interruptor DIP para o modo Citizen (iDP 3550)
• Interruptor DIP 1
SW Função ACTIVADA DESACTIVADA Predefinição
1-1
Emulação
Consulte a tabela 1 seguinte DESACTIVADA
1-2
1-3 Cortador automático Activar Desactivar DESACTIVADA
1-4 Comando CBM
Modo CBM2
(Sistema iDP3530)
Modo CBM1
(Sistema iDP3540)
DESACTIVADA
1-5
Carácter internacional: Consulte a tabela 3 seguinte ACTIVADA 1-6
1-7
1-8 Modo CR CR CR+LF DESACTIVADA
• Interruptor DIP 2 (modo de interface série RS232C)
SW Função ACTIVADA DESACTIVADA Predefinição
2-1 Extensão dos dados 8 bits 7 bits ACTIVADA
2-2 Verificação da paridade Desactivar Activar ACTIVADA
2-3 Selecção da paridade ÍMPAR UNIFORME ACTIVADA
2-4 Sincronização DTR/DSR XON/XOFF ACTIVADA
2-5
Selecção da velocidade de
transferência
Consulte a tabela 2 seguinte DESACTIVADA
2-6
2-7 Estado do sensor próximo Activar Desactivar DESACTIVADA
2-8 Tipo de mecanismo Gráfico Texto DESACTIVADA
(2) Definição do interruptor DIP para o modo Star (SP500)
• Interruptor DIP 1
SW Função ACTIVADA DESACTIVADA Predefinição
1-1
Emulação Consulte a tabela 1 seguinte DESACTIVADA
1-2
1-3 Cortador automático Activar Desactivar DESACTIVADA
1-4 Imprimir a preto/vermelho Activar Desactivar DESACTIVADA
1-5~8 Reservado DESACTIVADA
• Interruptor DIP 2 (modelo de interface série RS232C)
SW Função ACTIVADA DESACTIVADA Predefinição
2-1
Reservado DESACTIVADA
2-2
2-3 Sincronização XON/XOFF DTR/DSR DESACTIVADA
2-4 Extensão dos dados 7 bits 8 bits DESACTIVADA
2-5 Verificação da paridade Activar Desactivar DESACTIVADA
2-6 Selecção da paridade UNIFORME ÍMPAR DESACTIVADA
2-7
Selecção da velocidade de
transferência
Consulte a tabela 2 seguinte
DESACTIVADA
2-8 DESACTIVADA
Manual de instalação da impressora
IMPRESSORA DE IMPACTO SRP-275II
Trasnformador
Conector
de alimentação
Cabo de
alimentação
Conector de deslocamento
da prateleri
a
Conector de interface
Cabo de
deslocamento
da prateleir
a
ICabo de interfce
(Série/paralelo/USB/Ethernet)
PAPER OUT ERROR
POWER FEED
