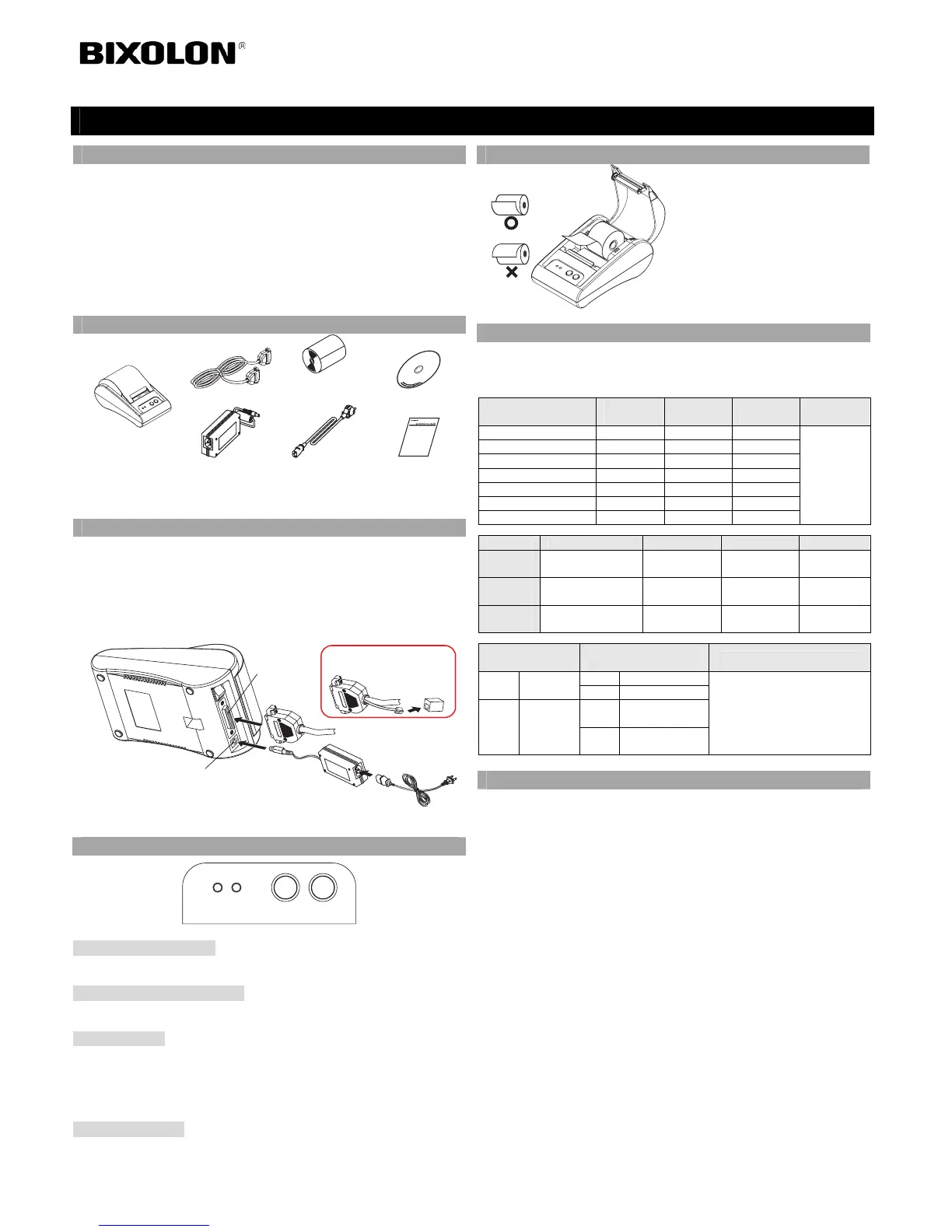

Information
Ce guide d’installation comprend de brèves informations nécessaires à
l'installation du produit. Pour des informations plus détaillées
concernant l’installation, veuillez vous reporter au manuel d’utilisation
disponible sur le CD fourni. Le contenu du CD est le suivant :
1. Manuel : Manuel d’utilisation, schéma des codes, commandes de
contrôle
2. Pilotes : Pilotes Windows, pilotes Système d’exploitation
3. Utilitaires : Un outil de téléchargement de logo
Composants
Câble
Rouleau de
papier
Procuct Installation CDProcuct Installation CD
Procuct Installation CD
CD
STP-103
(STP-103DK)
Adaptateur
CA/CC
Cordon
d’alimentation
Guide
d’installation
Connexion des câbles
1. Eteindre l'imprimante ainsi que la caisse enregistreuse électronique
hôte (ordinateur hôte).
2. Brancher le cordon d'alimentation dans l'adaptateur, puis, brancher
l'adaptateur dans la prise d'alimentation de l'imprimante.
3. Brancher le câble dans le connecteur de l’interface.
Note Utiliser uniquement le câble d’interface STP-103
Utilisation du panneau de fonctions
POWER ERROR FEED ON LINE
• POWER (LED, GREEN)
Lorsque l'imprimante est allumée, un voyant vert s'allume.
• ERROR (VOYANT, ROUGE)
Lorsqu’il n’y a presque plus de papier, le voyant rouge clignote.
• FEED (Bouton)
Appuyer une fois sur le bouton FEED pour retirer le surplus de papier.
Appuyer sur le bouton FEED jusqu’à ce que tout le surplus du papier
soit dégagé. Le bouton FEED peut être utilise lorsque le bouton ON
LINE est éteint.
• ON LINE (Bouton)
Appuyer une fois sur le bouton ON LINE pour utiliser le bouton FEED.
Installation du rouleau de papier
1. Insérer un nouveau rouleau de
papier et s’assurer qu’il est
correctement aligné.
2. Sortir une petite quantité de
papier puis refermer le
couvercle.
Paramétrage des commutateurs DIP
La modification des paramètres des commutateurs DIP doit être
effectuée lorsque l’imprimante est éteinte. Toute modification effectuée
lorsque l’imprimante est allumée ne sera pas traitée.
Vitesse de
transmission
Commutat
eur 1
Commutat
eur 2
Commutat
eur 3
Défaut
2400 ON OFF OFF
4800 OFF ON OFF
9600 OFF OFF ON
19200 ON OFF ON
38400 ON ON OFF
57600 OFF ON ON
115200 ON ON ON
9600
COM Fonction On Désactivée Défaut
Commut
ateur 4
Densité
d’impression
Gras Normal OFF
Commut
ateur 5
Etablissement
d’une liaison
Xon/Xoff RTS/CTS OFF
Commut
ateur 8
Téléchargement
du Firmware
Téléchargem
ent
Impression OFF
Commutateur 7
(Langue)
Commutateur 6
(Sélection CPL)
Défaut
ON 24
ON Anglais
OFF 32
ON
Modèle
combinaison
OFF Coréen
OFF
Modèle
exploitation
*Coréen
: modèle exploitation
*Anglais
: 32 CPL
Autotest
1. S’assurer que le rouleau de papier a été correctement installé.
2. Mettre l’imprimante sous tension tout en appuyant sur le bouton
FEED. L’autotest démarre.
3. L’autotest imprime le statut actuel de l’imprimante, tout en indiquant
la version ROM de la commande ainsi que le paramétrage des
commutateurs DIP.
4. Après avoir imprimé le statut actuel de l’imprimante, l’autotest
imprimera ce qui suit, puis se mettra en pause. (Le voyant PAPIER
clignote.)
Impression de l’autotest.
Appuyer sur le bouton ALIMENTATION
5. Appuyer sur le bouton ALIMENTATION afin de continuer
l’impression. L’imprimante imprime un modèle en utilisant
l’ensemble des caractères intégrés.
6. L’autotest se termine automatiquement et coupe le papier après avoir
imprimé ce qui suit.
***TERMINE***
7. Une fois l’autotest terminé, l'imprimante se remet en statut en ligne
normal.
Note
L’autotest vous indique si votre imprimante fonctionne correctement. Il
vérifie la qualité d’impression, la version ROM ainsi que les
paramétrages des commutateurs DIP.
Guide d’installation de l’imprimante
IMPRIMANTE THERMIQUE STP-103
Cordon
d’alimentation
Câble d’interface (Série /
Parallèle)
Adaptateur CA
Connecteur d'alimentation
Connecteur
d’interface
câble uniquement pour la STP-
103D
K

Other manuals for BIXOLON STP-103

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the BIXOLON STP-103 and is the answer not in the manual?

BIXOLON STP-103 Specifications

General IconGeneral
ColorNo
Print technologyDirect thermal
Maximum resolution203 x 203 DPI
Standard interfacesParallel
Connectivity technologyWired
Parallel ports quantity1
Flash memory8 MB
Tape cuttingManual
Built-in barcodesCODABAR (NW-7), EAN13, EAN8, ITF-14, UPC-A
Mean cycles between failures (MCBF)30000000
LED indicatorsYes
Power consumption1500 mA
Power requirements24V DC
Compatible operating systemsWindows 95 Windows 98 Windows ME Windows NT4.0 Windows XP Windows 2003 Server OPOS
Operating temperature (T-T)0 - 45 °C
Maximum roll diameter60 mm
Supported paper width58 mm
Product colorBlack, Silver
Weight and Dimensions IconWeight and Dimensions
Depth180 mm
Width116 mm
Height90 mm
