Información
Esta Guía de instalación incluye un breve resumen de la información
necesaria para la instalación del producto. Para obtener información de
instalación más detallada, consulte el manual del usuario que se
encuentra en el CD adjunto. Los contenidos del CD incluyen lo
siguiente.
1. Manual: Manual del usuario, Tabla de códigos, Comandos de
control
2. Controladores: Controladores para Windows, controladores OPOS
3. Programas utilitarios: herramienta para descarga de logos
Componentes
Cable
Rollo de papel
Procuct Installation CDProcuct Installation CD
Procuct Installation CD
CD
STP-103
(STP-103DK)
Adaptador
AC/DC
Cable de energía
Guía de
instalación
Cómo conectar los cables
1. Apague la impresora y la caja registradora principal (computadora
principal).
2. Conecte el cable de energía al adaptador, y luego, el adaptador al
conector de alimentación de la impresora.
3. Conecte el cable al conector interfaz.
Nota: Sólo use el cable interfaz exclusivo de la STP-103.
Cómo usar el panel de funcionamiento
POWER ERROR FEED ON LINE
POWER (LED, VERDE)
Cuando conecte la energía, se encenderá un LED verde.
ERROR (LED, ROJO)
Cuando el papel está por terminarse, un LED rojo parpadea.
FEED (Botón)
Presione una vez el botón de FEED para expulsar más papel. Si mantiene
presionado el botón de FEED, descargará papel continuamente hasta que
lo suelte. El botón de FEED se puede usar cuando está apagado el botón
de ON LINE.
ON LINE (Botón)
Para usar el botón de FEED, primero presione una vez el botón de ON
LINE.
Cómo instalar el rollo de papel
1. Inserte un nuevo rollo de papel,
asegurándose de alinearlo
adecuadamente.
2. Quite una pequeña cantidad de
papel y cierre la tapa.
Cómo configurar los interruptores DIP
Para cambiar la configuración de los interruptores DIP, la impresora
debe estar apagada. Los cambios que se realicen mientras la impresora
esté encendida no se procesarán.
Velocidad de
transmisión
Interruptor 1 Interruptor 2 Interruptor 3 Predeterminado
2400 ENCENDIDO APAGADO APAGADO
4800 APAGADO ENCENDIDO APAGADO
9600 APAGADO APAGADO ENCENDIDO
19200 ENCENDIDO APAGADO ENCENDIDO
38400 ENCENDIDO ENCENDIDO APAGADO
57600 APAGADO ENCENDIDO ENCENDIDO
115200 ENCENDIDO ENCENDIDO ENCENDIDO
9600
INT Función Activado Desactivado Predeterminado
Interruptor 4
Densidad de
impresión
Negrita Normal APAGADO
Interruptor 5
Entrada en
comunicación
Xencendido/Xapagado RTS/CTS APAGADO
Interruptor 8
Descarga de
firmware
Descarga Impresión APAGADO
Interruptor 7 (Idioma) Interruptor 6 (Selección de CPL) Predeterminado
ENCENDIDO 24
ENCENDIDO Inglés
APAGADO 32
ENCENDIDO tipo combinado
APAGADO Coreano
APAGADO tipo completo
*Coreano
: tipo completo
*Inglés: 32 CPL
Autoevaluación
1. Asegúrese de que el rollo de papel haya sido instalado adecuadamente.
2. Encienda la impresora mientras mantiene presionado el botón de
ALIMENTACIÓN. Comienza la autoevaluación.
3. Esta función imprime el estado actual de la impresora, proporciona la
versión ROM de control y la configuración de los interruptores DIP.
4. Luego, la autoevaluación imprimirá lo siguiente y hará una pausa. (La
luz LED de PAPEL parpadea.)
Impresión de autoevaluación.
Presione el botón de ALIMENTACIÓN
5. Presione el botón de ALIMENTACIÓN para continuar con la
impresión. La impresora imprime un dibujo usando el conjunto de
caracteres incorporado.
6. La autoevaluación termina automáticamente y corta el papel después
de imprimir lo siguiente.
*** FINALIZADO ***
7. Una vez finalizado el proceso, la impresora regresa al estado normal
en línea.
Nota
La autoevaluación le permite saber si su impresora funciona
correctamente. Comprueba la calidad de impresión, la versión ROM y la
configuración de los interruptores DIP.

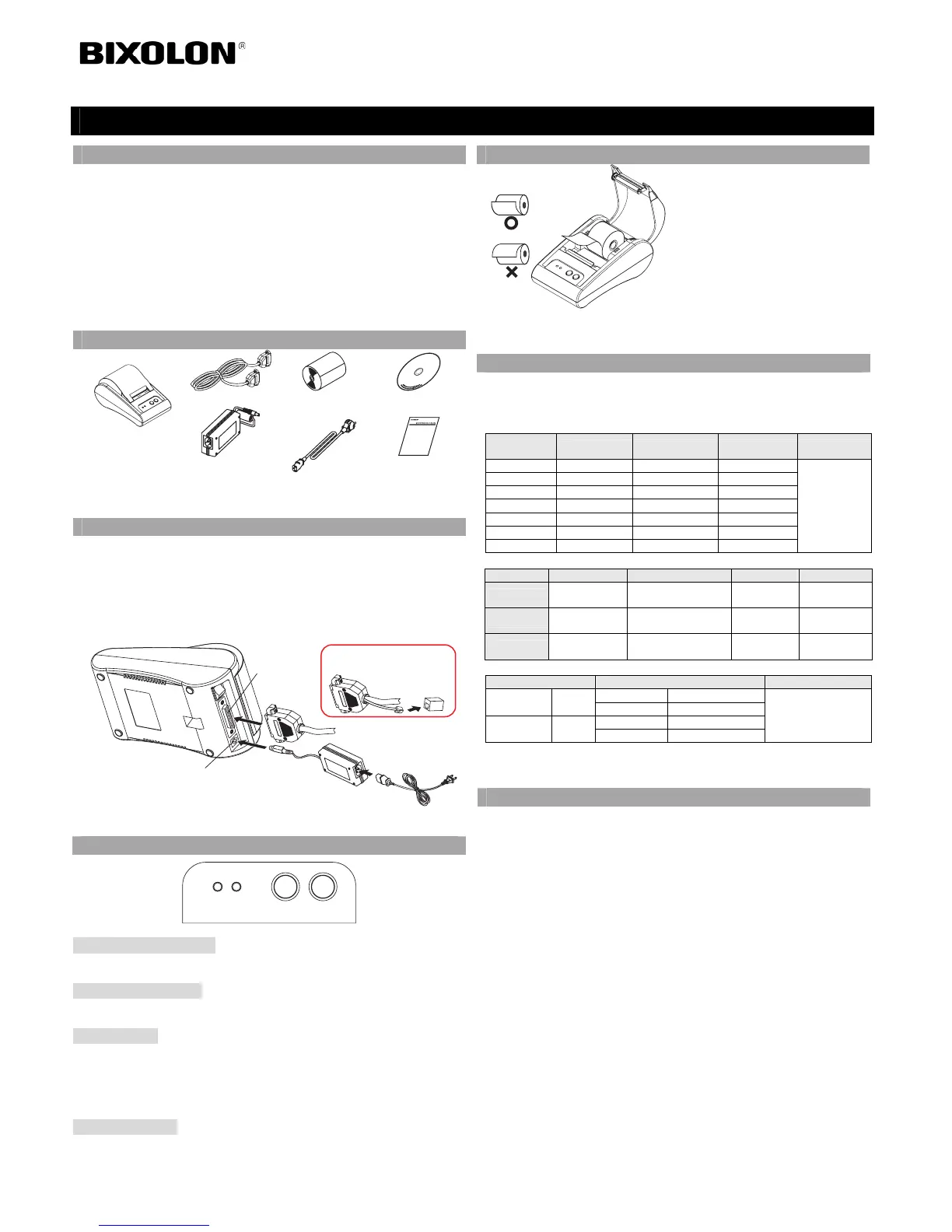

Guía de instalación de la impresora
IMPRESORA TÉRMICA STP-103
Cable de energía
Cable interfaz
(Serie/Paralelo)
Adaptador AC
Conector de
alimentación
Conector
interfaz
Cable exclusivo de la
STP-103DK
