CD
STP-103
(STP-103DK)
Transformador
AC/DC
Cabo de alimentação
Manual de instalação
◈ Ligação dos cabos
1. Desligue a impressora e o ECR anfitrião (computador anfitrião)
2. Ligue o cabo de alimentação ao transformador, e de seguida, ligue o
transformador ao conector de alimentação da impressora.
3. Ligue o cabo no conector de interface
※ Nota: Utilize apenas o cabo de interface exclusivo STP-103.
◈ Utilizar o painel de funcionamento
POWER ERROR FEED ON LINE
• POWER (LED, VERDE)
Quando ligar a alimentação, brilha um LED verde.
• ERROR (LED, VERMELHO)
Quando o papel estiver a correr abaixo do nível normal, brilha um LED
vermelho.
• FEED (Botão)
Prima uma vez o botão FEED para retirar o papel suplementar. SE
mantiver premido o botão FEED libertará de forma contínua o papel até
o botão ser largado. O botão FEED pode ser utilizado quando o botão
ON-LINE está desligado.
• ON LINE (Botão)
Para utilizar o botão FEED, prima primeiro uma vez o botão ON-LINE.
◈ Instalação do rolo de papel
1. Introduza um novo rolo de papel
e certifique-se de o alinhar
correctamente.
2. Retire uma pequena quantidade
de papel e feche a tampa.
◈ Definir os interruptores DIP
A mudança das definições do interruptor DIP têm de ser realizadas com
a impressora desligada. Qualquer alteração realizada com a impressora
ligada não será realizada.
Velocidade de
transmissão
Interruptor 1 Interruptor 2 Interruptor 3 Predefinição
2400 ACTIVADA DESACTIVADA DESACTIVADA
4800 DESACTIVADA ACTIVADA DESACTIVADA
9600 DESACTIVADA DESACTIVADA ACTIVADA
19200 ACTIVADA DESACTIVADA ACTIVADA
38400 ACTIVADA ACTIVADA DESACTIVADA
57600 DESACTIVADA ACTIVADA ACTIVADA
115200 ACTIVADA ACTIVADA ACTIVADA
9600
SW Função Ligada Desligada Predefinição
Interruptor 4
Densidade de
impressão
Negrito Normal DESACTIVADA
Interruptor 5 Sincronização Xon/Xoff RTS/CTS DESACTIVADA
Interruptor 8
Transferência do
firmware
Transferir Cópia DESACTIVADA
Interruptor 7 (Idioma) Interruptor 6 (selecção CPL) Predefinição
ACTIVADA 24
ACTIVADA Inglês
DESACTIVADA 32
ACTIVADA Tipo de combinação
DESACTIVADA Coreano
DESACTIVADA Tipo concluído
*Coreano: Tipo
concluído
*Inglês 32 CPL
◈ Teste automático
1. Certifique-se de que o rolo de papel foi instalado correctamente.
2. Ligue a impressora enquanto mantém premido o botão ALIMENTAR.
O teste automático começa.
3. O teste automático imprime o estado da impressora, disponibilizando
a versão ROM de controlo e a definição do interruptor DIP.
4. Depois de imprimir o estado da impressora, a impressão do teste
automático irá imprimir o seguinte e pausar. (A luz do LED do
PAPEL brilha.).
Impressão do teste automático.
Prima o botão ALIMENTAR
5. Prima o botão ALIMENTAR para continuar a impressão. A
impressora utiliza a definição do carácter incorporado para imprimir
um padrão.
6. O teste automático, termina automaticamente e corta o papel depois
de imprimir o seguinte.
*** CONCLUÍDO ***
7. Depois do teste automático estar concluído, a impressora volta para
normal no estado on-line.
※ Nota
O teste automático permite-lhe saber se a impressora está a funcionar
correctamente. Verifica a qualidade de impressão, a versão da ROM e as
definições do interruptor DIP.

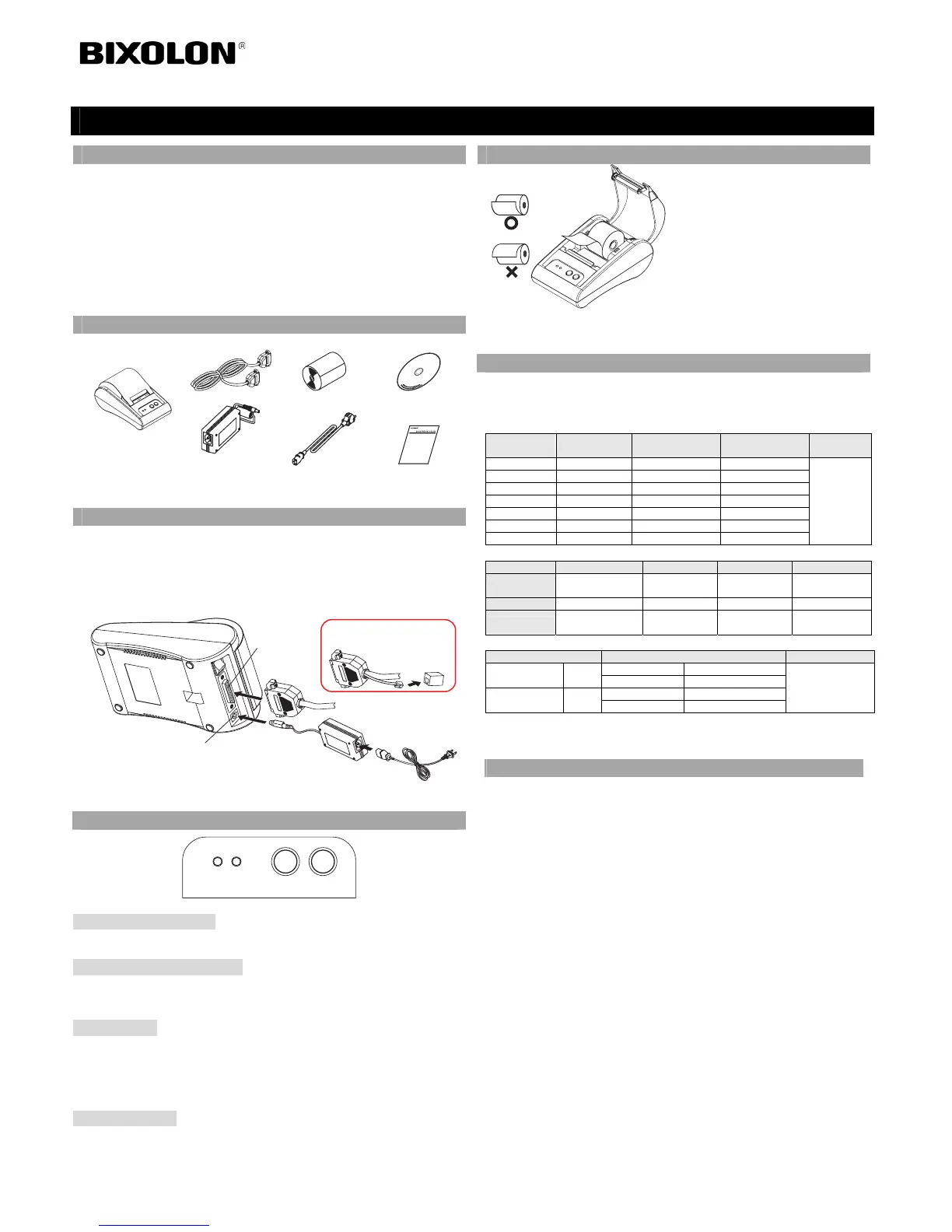

Manual de instalação da impressora
IMPRESSORA TÉRMICA STP-103
Cabo de
alimentação
Cabo de interfce
(Série/paralelo)
Transformador AC
Conector de alimentação
Conector de
interface
※ Cabo exclusive do
STP-103DK
