• MAX. INPUT VOLTAGE LEVEL

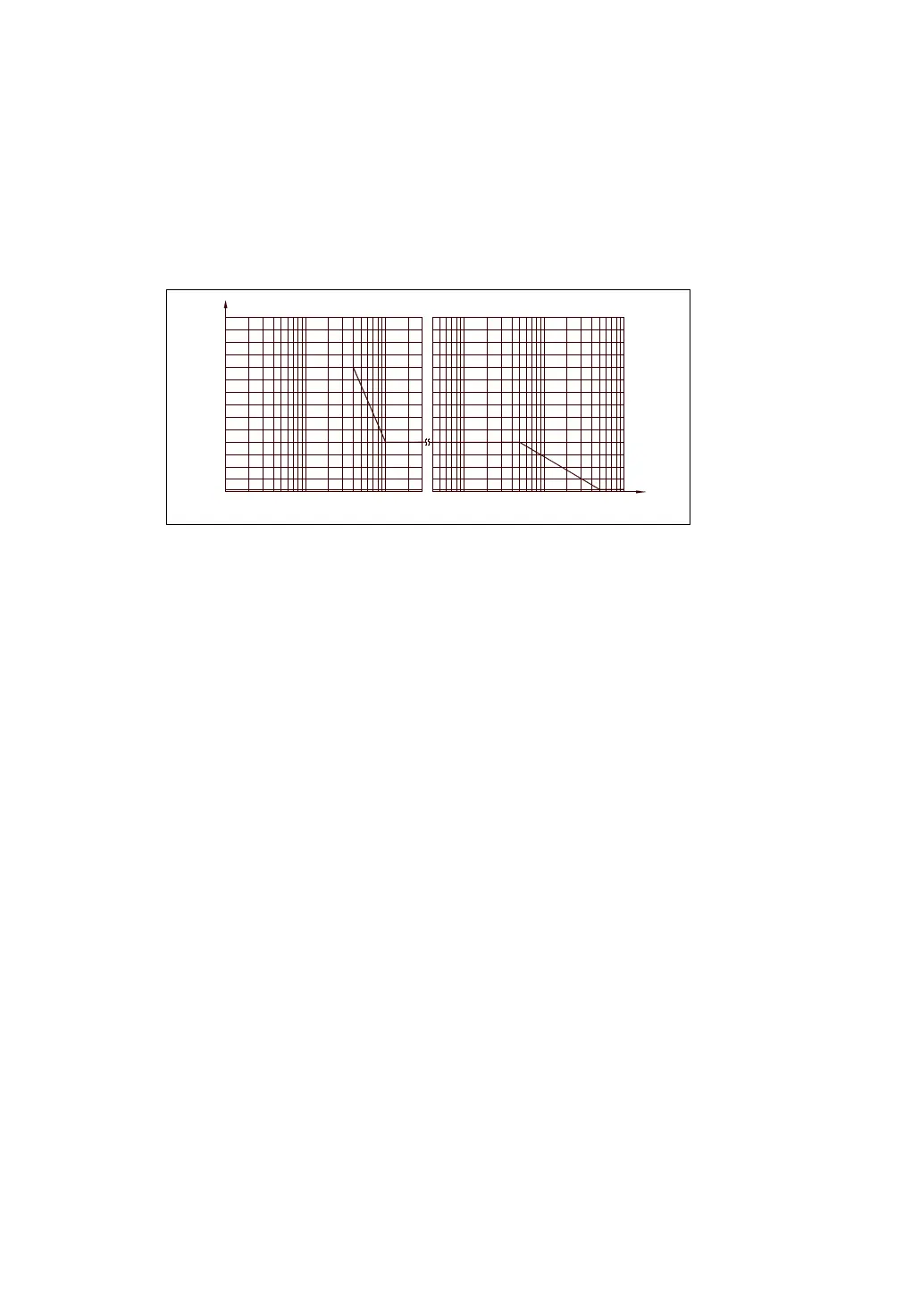

FIG 1. MAX. Input Level. (Input A,B)
INPUT B. CHARACTERISTICS = Same as Input A
TIME INTERVAL(A→B)
• RANGE : 0.1 uSec-10 Sec(0.1 Hz-10 MHz)
• LSD : 100 nSec
• RESOLUTION : ± LSD ± Trigger Error*
• ACCURACY : ± LSD ± Trigger Error ±Time base error x T.l
• MULTIPLIER : 1,10,100,1000 (Gate Time: 10 S,1 S,0.1 S,0.01 S)
RATIO(A/B)
• RANGE : 0.1 Hz to 10 MHz(input A)
: 0.1 Hz to 10 MHz(input B)
• RESOLUTION : ± LSD ±(B TrIg. ERROR x FREQ. A)/N
• ACCURACY : ±1 COUNT of A ± B TRIG. ERROR x FREQ. A.
300
MAX INPUT VOLTAGE (ACV & DCV)
250
150
200
100
50
25
FREQUENCY (Hz)
5
0
100 500
1K 1M
5M
10M 50M 100M
