Por su propia seguridad, no conecte la máquina a la fuente de alimentación hasta que esté
armada completamente, y haya leído y comprenda todo el manual de instrucciones.

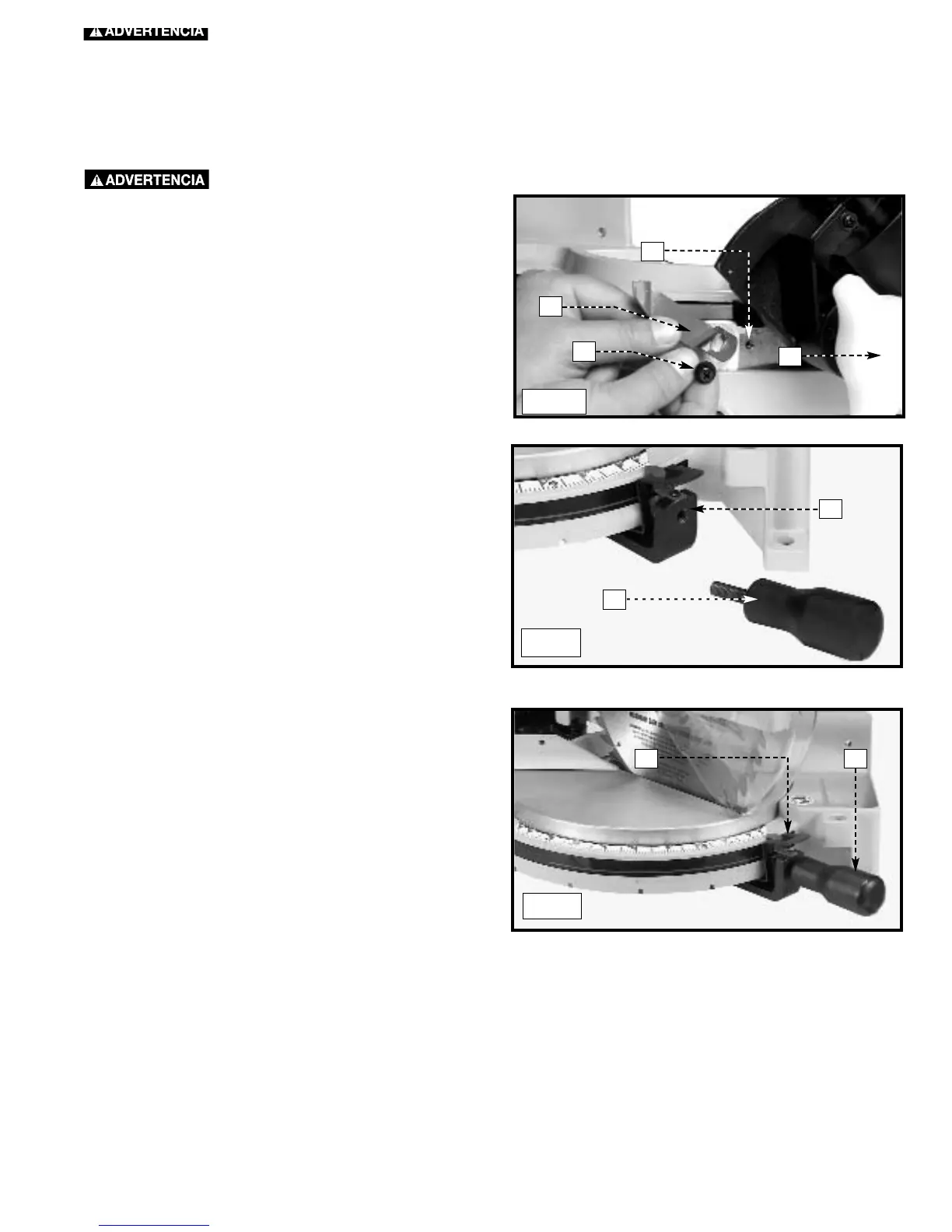

COLOCACIÓN DEL INDICADOR DE BISEL
1. Afloje el mango de bloqueo de bisel (K), Figura 3, e
incline el brazo de la sierra ingletadora hasta la posición
de 45 grados.
2. Alinee el orificio en el indicador de bisel (C), Figura 3, con
el orificio (D) en la parte posterior de la base.
3. Inserte el tornillo de cabeza troncocónica M5 x 0,8 x 10
mm con arandela (B), Figura 3, a través del orificio en el
indicador de bisel (C). Enrosque el tornillo en el orificio (D)
en la parte posterior de la base y ajústelo con firmeza.
NOTA: Para ajustar el indicador, vea la sección
“AJUSTE DE LOS TOPES DE BISEL A 90° Y 45°”.
Inserte el bloqueo de la mesa (A), Figura 4, en el orificio roscado
(B) de la abrazadera del brazo.
1. Gire el mango de bloqueo de la mesa (A), Figura 5, en el
sentido inverso a las agujas del reloj, una o dos vueltas, y
presione la palanca del indicador (B) para soltar el tope
positivo de 45º.
D
C
B
K
B
A
Fig. 3
Fig. 4
DESCONECTE LA MÁQUINA DE LA FUENTE DE ALIMENTACIÓN.
COLOCACIÓN DEL BLOQUEO DE LA
MESA
ROTACIÓN DE LA MESA A LA POSICIÓN DE 90°
Fig. 5
A
B
