DEUTSCH

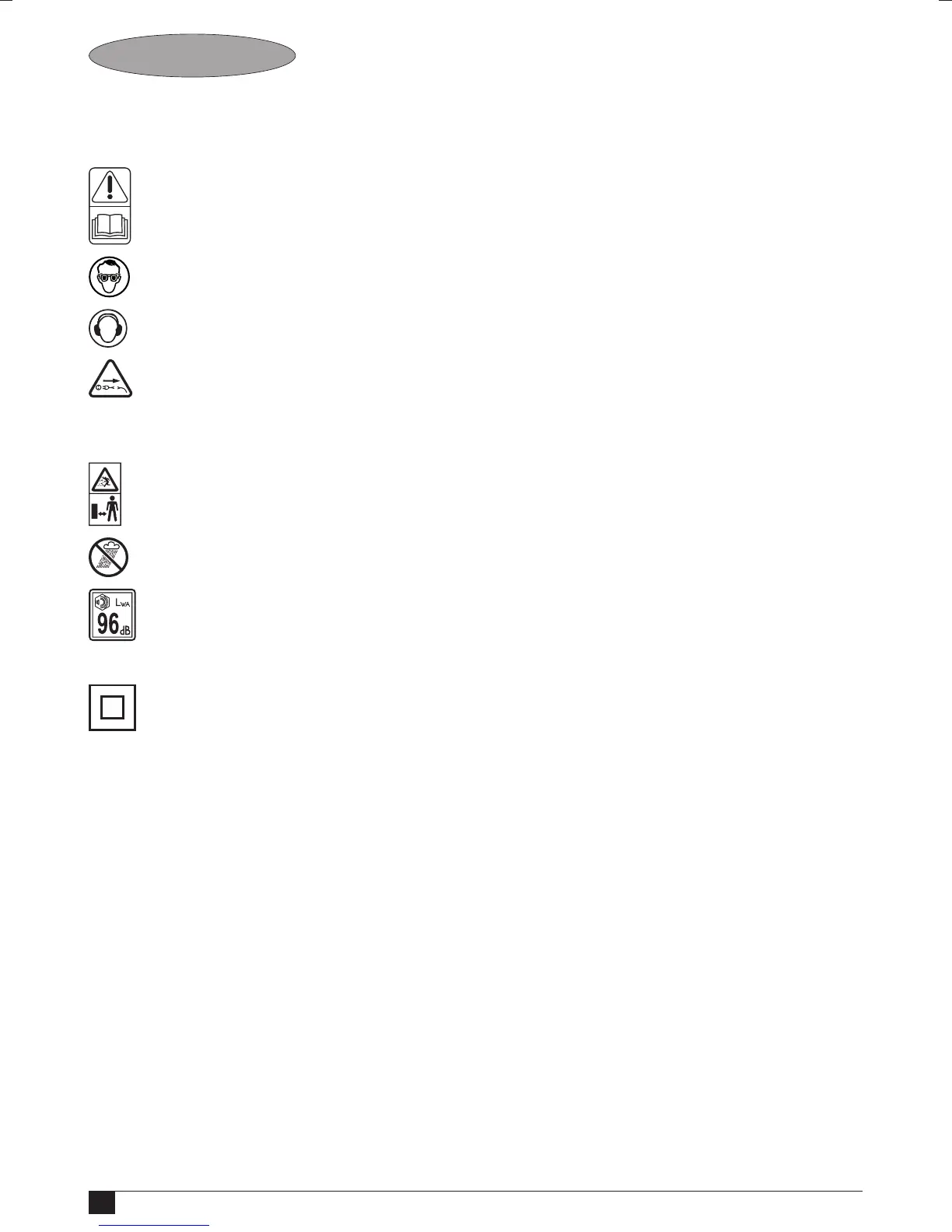

Warnsymbole am Gerät
Am Gerät sind die folgenden Warnsymbole ange-
bracht:
Lesen Sie vor Inbetriebnahme die Bedie-
nungsanleitung.
Tragen Sie eine Schutzbrille, wenn Sie mit
dem Gerät arbeiten.
Tragen Sie einen geeigneten Gehörschutz,
wenn Sie mit dem Gerät arbeiten.
Ziehen Sie stets den Stecker aus der
Netzsteckdose, bevor Sie das Kabel auf
Schäden überprüfen. Verwenden Sie den
Rasentrimmer auf keinen Fall, wenn das
Kabel beschädigt ist.
Achten Sie auf Gegenstände, die eventuell
umhergeschleudert werden. Halten Sie
andere Personen vom Arbeitsbereich fern.
Schützen Sie das Gerät vor Feuchtigkeit
und Regen.
Garantierter Schalldruckpegel, gemessen
nach Richtlinie 2000/14/EG.
Elektrische Sicherheit
Dieses Gerät ist schutzisoliert, daher ist
keine Masseleitung erforderlich. Überprü-
fen Sie stets, ob die Netzspannung der auf
dem Typenschild des Geräts angegebenen
Spannung entspricht.
♦ Ist das Netzkabel beschädigt, muss es durch
den Hersteller oder eine Black & Decker Ver-
tragswerkstatt ausgetauscht werden, um eine
mögliche Gefährdung zu vermeiden.
♦ Die Verwendung eines Fehlerstromschutzschal-
ters (30 mA) erhöht die elektrische Sicherheit.
Merkmale
Dieses Gerät verfügt über einige oder alle der fol-
genden Merkmale:
1. Ein-/Ausschalter
2. Handgriff
3. Kabelhalterung
4. Netzanschluss
5. Zusatzgriff
6. Schutzvorrichtung
7. Spulengehäuse
8. Kopf
9. Schnittführung
Montage
Achtung! Vergewissern Sie sich vor der Montage,
dass das Gerät ausgeschaltet ist und der Netzste-
cker gezogen wurde.
Anbringen der Schutzvorrichtung (Abb. A
bis B)
♦ Entfernen Sie die Schraube von der Schutzvor-
richtung.
♦ Schieben Sie die Schutzvorrichtung (6) recht-
winklig über den Kopf des Trimmers (8), bis die
Halterungslasche einrastet. (Stellen Sie sicher,
dass die Führungsschienen (10) der Schutzvor-
richtung (6) entsprechend den Führungsschie-
nen (11) am Kopf des Trimmers (8) ausgerichtet
sind (Abb. A).)
♦ Fixieren Sie die Schutzvorrichtung (6) mit der
Schraube (12).
Achtung! Verwenden Sie das Gerät ausschließlich
mit ordnungsgemäß angebrachter Schutzvorrich-
tung.
Anbringen des Zusatzgriffs (Abb. C)
(nur GL4525 und GL5028)
♦ Schieben Sie den Zusatzgriff (5) von unten auf
den Handgriff (2).
♦ Fixieren Sie den Zusatzgriff mithilfe der mitge-
lieferten Schraube (13).
Anbringen des Zusatzgriffs (Abb. D)
(nur GL5530)
♦ Drücken und halten Sie die beiden Tasten (14)
an der Seite des Griffs.
♦ Schieben Sie den Zusatzgriff (5) über die Tasten
(14) in Position.
Achtung! Achten Sie darauf, dass die Zähne an den
Tasten entsprechend den Schlitzen am Griff ausge-
richtet sind und dass der Griff sicher angebracht ist.
Einstellen der Position des Zusatzgriffs
(Abb. E) (nur GL5530)
Der Zusatzgriff (5) lässt sich einstellen, um eine
optimale Balance und ein Höchstmaß an Arbeits-
komfort zu erzielen.
♦ Drücken Sie die Taste (15) an der linken Seite
des Griffs.
♦ Drehen Sie den Zusatzgriff (5) in die gewünschte
Position.
♦ Lassen Sie die Taste (15)los.
Achtung! Achten Sie darauf, dass die Zähne an den
Tasten entsprechend den Schlitzen am Griff ausge-
richtet sind und dass der Griff sicher angebracht ist.
Einstellen der Höhe des Geräts (Abb. F)
Dieses Gerät lässt sich mithilfe eines Teleskopaus-

Black & Decker GL4525 Specifications

General

Power source	-
Line diameter	1.5 mm
Product color	Red
Rotational speed	7300 RPM
Line length supplied	10 m
Cutting diameter (max)	- mm

Weight and Dimensions

Weight	2400 g
