L’INSTALLATION DE KIT DE TRANSPORT
1
2
3430
0
0
0
0
0
O
FF
O
N
ST
A
RT
E
N
G
I
N
E
S
W.
C
I
R
C
U
I
T
P
R
O
T
E
C
T
O
R
O
N
O
FF
1
2
0
V
A
C
/
C
A
1
2
0
V
A
C
/
C
A
1
2
0
V
/
2
4
0
A
C
/
C
A
N
E
U
T
R
A
L
F
L
O
A
T
I
N
G
N
E
U
T
R
A
L
F
L
O
T
A
S
C
o
r
d
R
e
t
a
i
n
e
r
C
o
r
d
R
e
t
a
i
n
e
r
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, et 9/16 po, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces des pages 36 à 39.
INSTALLATION DES ROUES
1. Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de façon à
pouvoir effectuer la pose de la roue.
2. Insérer une bague d’espacement (article 39) dans le centre de la roue (article 28).
3. Enler le boulon de 3/8 x 4.25 po (article 32) et rondelle de 3/8 po (article 27) dans la roue (article 28), puis dans le support de la roue
sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le support.
4. Enler l’écrou à frein élastique de 3/8 po (article 33) sur le boulon et serrer de façon à bien xer la roue sur la transporteur.
5. Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1. Monter le pied (article 29) sur le support de pied (article 43) au moyen d’un boulon de 1/4-20 x 1.5 po (article 11). Fixer l’ensemble en
vissant sur le boulon un écrou nyloc (article 10), avec une rondelle (article 36). Attention: ne pas trop serrer, pour ne pas écraser le
matériau du pied.
2. En bloquant le côté alternateur de la génératrice, mettre en place le support de pied sous le prolé en U. Visser un boulon de
5/16-18 x 1 po (article 42) avec une rondelle de 5/16 po large (article 50) dans les trous de xation, puis visser sur le boulon un écrou
nyloc de 5/16 po (article 13), avec une rondelle de 5/16 po large (article 50) pour xer le support de pied au prolé.
POSE DE LA POIGNEE
1. Mettre la poignée (article 25) et entretoise (article 46) sur la chariot du côté où se trouvent les pieds tel qu’indiqué sur le diagramme.
2. Insérer le boulon de 5/16 x 2.25 po (article 26) et rondelles de 5/16 po (article 12) dans la poignée et support de poignée tel qu’indiqué
sur le diagramme et xer en place à l’aide de l’écrou à frein élastique de 5/16 po (article 13). Serrer jusqu’à ce que la poignée soit bien
xée sur la chariot.
3. Appliquez un aérosol de laque ou un produit adhésif semblable sur la poignée (article 25) et faites ensuite glisser la prise (article 40) sur
la poignée. L’emploi de l’aérosol de laque en facilitera l’assemblage et permettra à la prise de coller à la poignée.
4. Procéder de la même façon pour l’autre poignée.

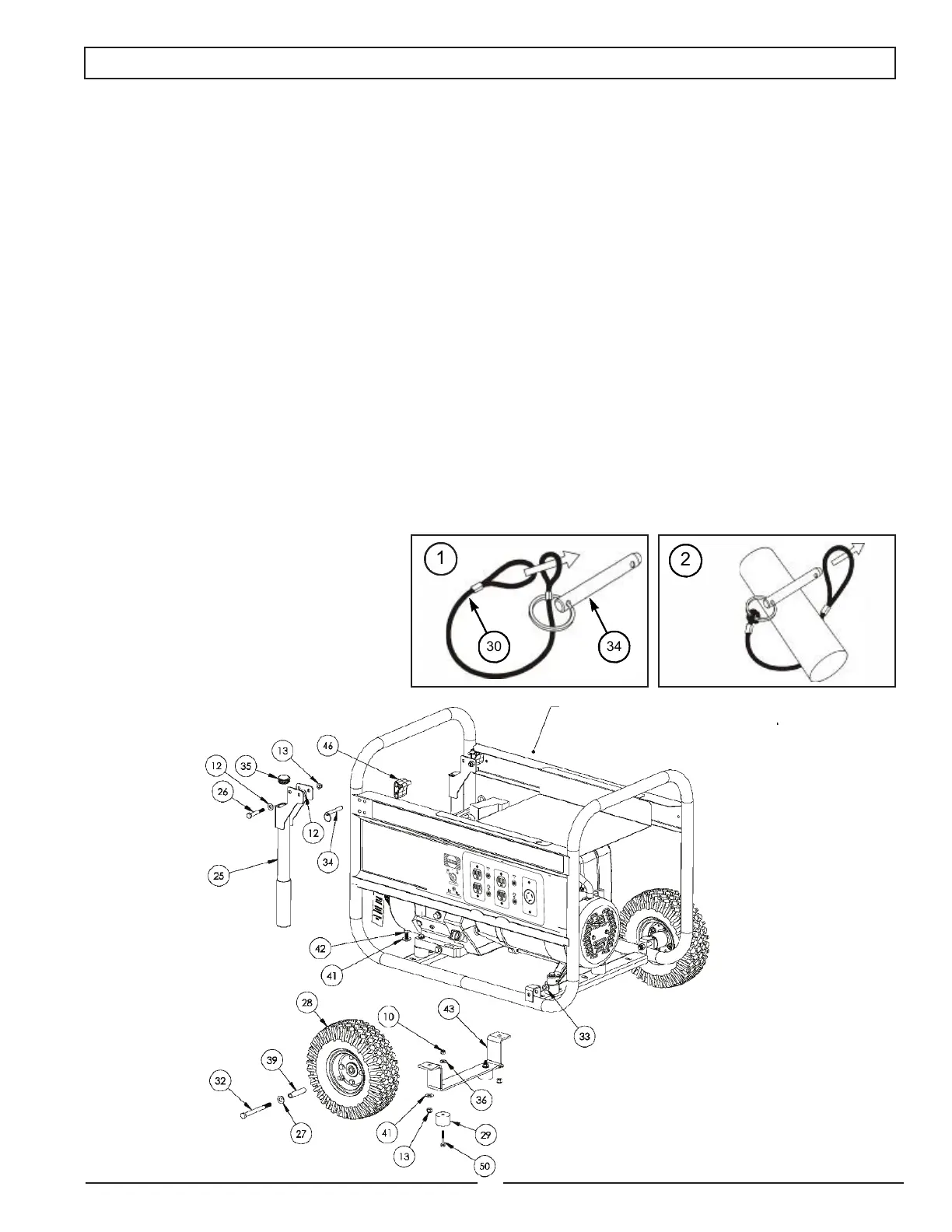

POIGNEE VERROUILLANT
1. Attacher le lanyards (article 30) aux épingles de
relâchement (article 34) et le transporteur selon
l’illustration.
2. Pour verrouiller la poignée (article 25) dans la position
étendue, aligner les trous dans les support de poignée
avec les trous dans les support de transporteur et
insérer les épingles de relâchement (article 34).
Le réservoir a enlevé pour la clarté.
