GUIDE DE MONTAGE

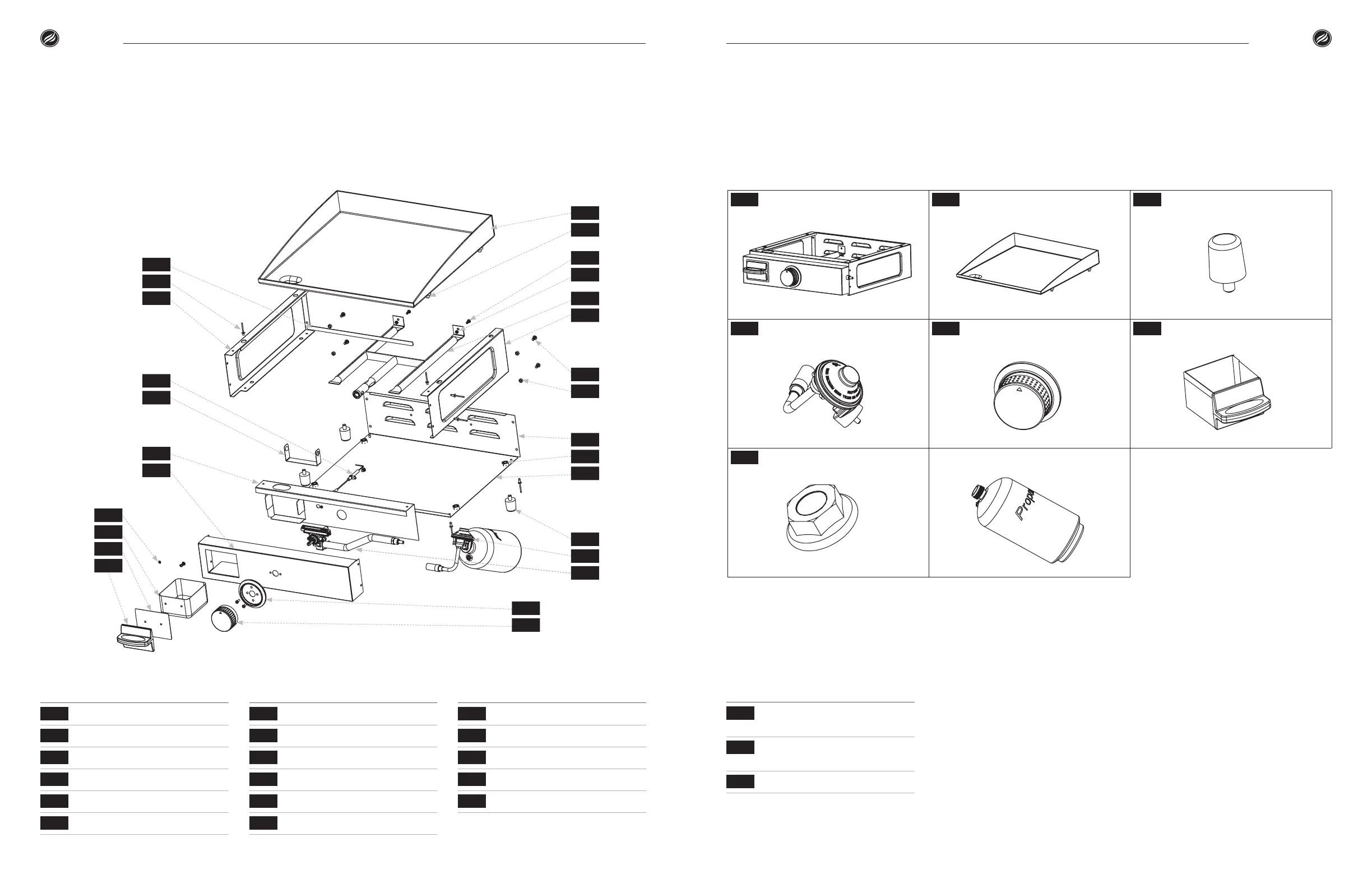

LISTE DES PIÈCES ILLUSTRÉES
1 Corps (1 pièce) 2 Plaque de cuisson (1 pièce) 3 Pieds de plaque chauante (4
pièces)
4 Régulateur (1 pièce) 5 Bouton de température (1 pièce) 6 Bac à graisse (1 pièce)
7 Écrous à bride M8 (4 pièces) NON INCLUS - Bouteille de GPL
VUE ÉCLATÉE
PIèCES
QTÉ
1.1
Panneau arrière
1
1.2a
Panneau déecteur avant
1
1.2b
Panneau avant
1
1.2c
Lunette de bouton
1
1.3
Panneau droit
1
1.4
Panneau gauche
1
PIèCES
QTÉ
1.5
Aiguille d'allumage
1
1.6
Rail de gaz
1
1.7
Brûleur H
1
1.8a
Écrous à souder
4
1.8b
Support de support
1
1.8c
Conseil du barrage
1
PIèCES
QTÉ
1.8d
Rivets auto-obturables
10
1.9a
Des vis
7
1.9b
Des noisettes
2
1.9c
Vis M5
4
1.9d
Écrous M5
4
PIèCES
QTÉ
6.1
Panneau avant du godet
à graisse
1
6.2
Poignée du godet à
graisse
1
6.3
Bagues d'étanchéité
2
2
2.1
3
1
1.1
1.2a
1.2b
1.2c
1.5
1.7
1.9b
6.3
1.9d
1.9a
1.9c
1.8a
1.8b
1.8d
1.8c
1.6
1.4
1.3
4
5
6
6.1
6.2
Modèle 1650 | Manuel d’utilisation | | Manuel d’utilisation | Modèle 1650
06 07
Guide de montage Guide de montage
