GUÍA DE MONTAJE

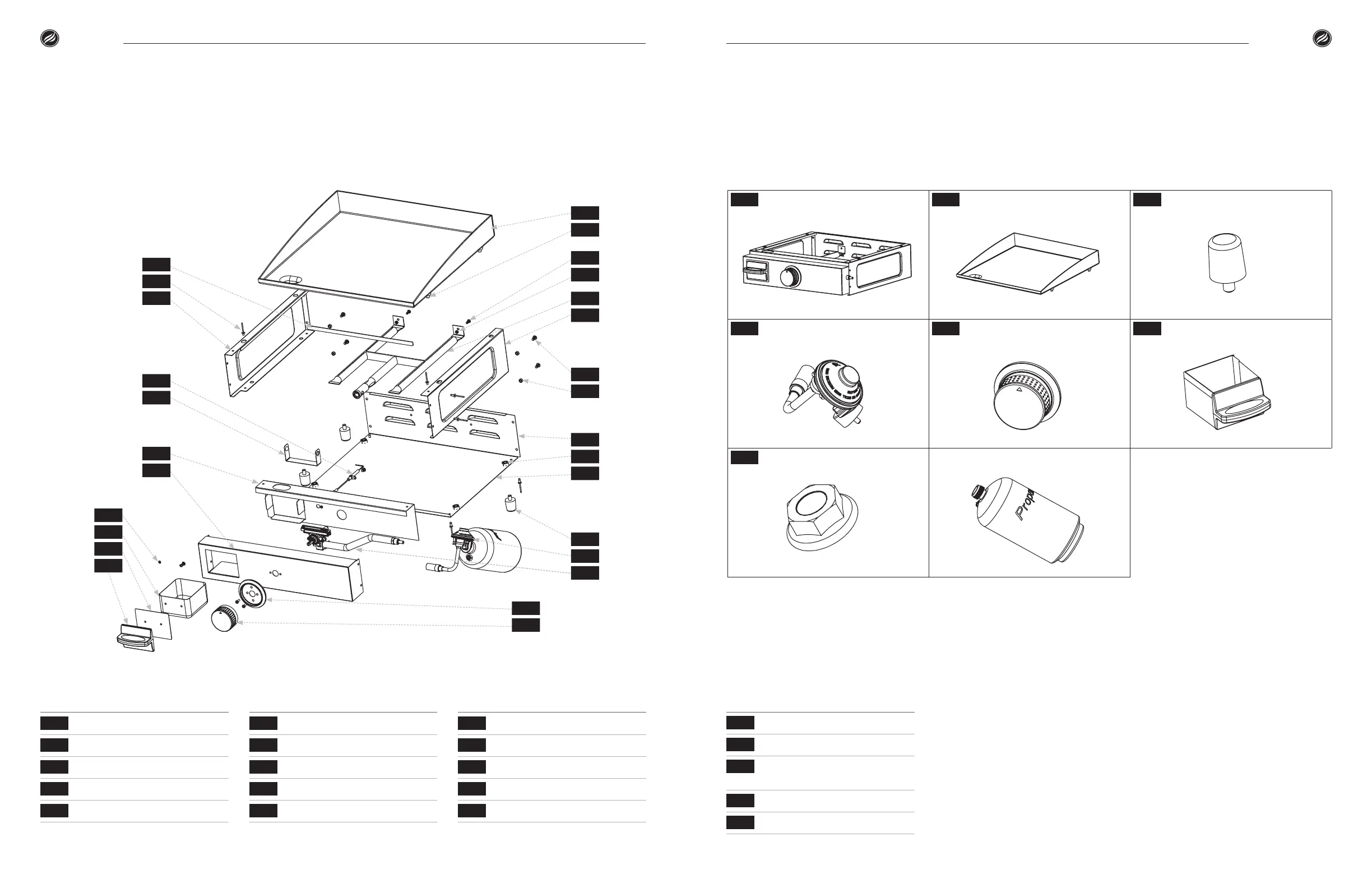

LISTA DE PIEZAS ILUSTRADA
1 Cuerpo (1 pieza) 2 Tapa de la plancha (1 pieza) 3 Patas de la plancha (4 piezas)
4 Regulador (1 pieza) 5 Perilla de temperatura (1 pieza) 6 Copa de grasa (1 pieza)
7 Tuercas de brida M8 (4 piezas) NO INCLUIDO - Botella de gas LP
VISTA EN DESPIECE ORDENADO
PIEZAS
CTD
1.1
Panel posterior
1
1.2a
Panel frontal deector
1
1.2b
Panel frontal
1
1.2c
Bisel de perilla
1
1.3
Panel derecho
1
PIEZAS
CTD
1.4
Panel izquierdo
1
1.5
Aguja de encendido
1
1.6
Riel de gas
1
1.7
H quemador
1
1.8a
Tuercas de soldadura
4
PIEZAS
CTD
1.8b
Soporte de apoyo
1
1.8c
Junta de presa
1
1.8d
Remaches autoblocantes
10
1.9a
Empulgueras
7
1.9b
Nueces
2
PIEZAS
CTD
1.9c
Tornillos M5
4
1.9d
Tuercas M5
4
6.1
Panel frontal de copa de
grasa
1
6.2
Mango de copa de grasa
1
6.3
Anillos de sellado
2
2
2.1
3
1
1.1
1.2a
1.2b
1.2c
1.5
1.7
1.9b
6.3
1.9d
1.9a
1.9c
1.8a
1.8b
1.8d
1.8c
1.6
1.4
1.3
4
5
6
6.1
6.2
Modelo 1650 | Manual del propietario | | Manual del propietario | Modelo 1650
06 07
Guía de montaje Guía de montaje
