GUIDE DE MONTAGE

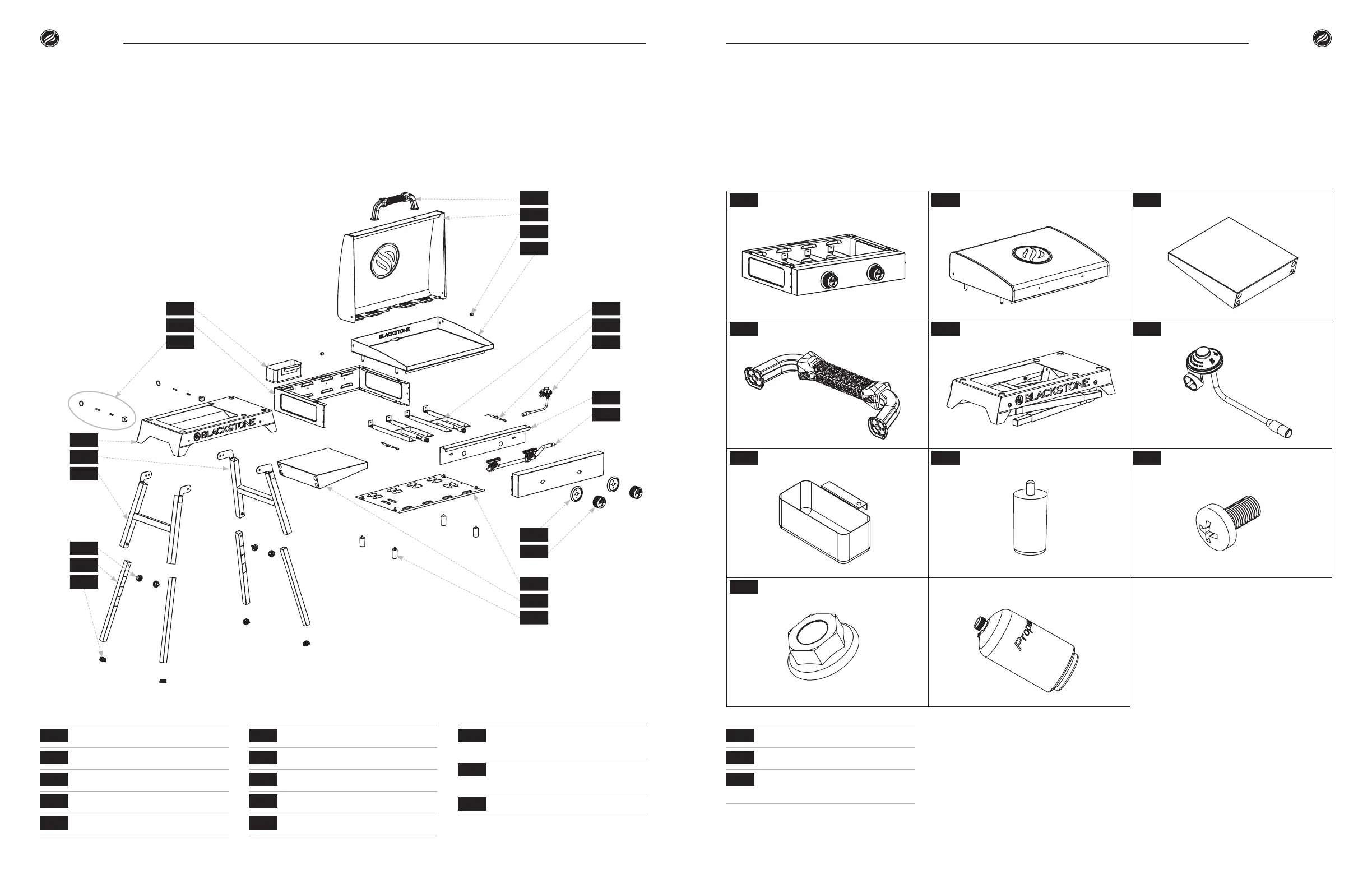

LISTE DES PIÈCES ILLUSTRÉESVUE ÉCLATÉE
1 Corps (1 pièce) 2 Plaque chauante avec capuche
(1 pièce)
3 Étagère latérale (1 pièce)
4 Poignée (1 pièce) 5 Les jambes (1 pièce) 6 Régulateur (1 pièce)
7 Tasse de graisse (1 pièce) 8 Pieds (4 pièces) 9 Boulons M6 (2 pièces)
10 Écrous à bride M8 (4 pièces) NON INCLUS - Bouteille de GPL
PIèCES
QTÉ
1.1
Panneau du bas
1
1.2
Panneau déecteur
1
1.3
Rail à gaz
1
1.4
Aiguilles d'allumage
2
1.5
Brûleurs H
2
PIèCES
QTÉ
1.6
Cadres de bouton
2
1.7
Boutons de contrôle
2
2.1
capuche
1
2.2
Charnières de capot
2
2.3
Plaque chauante
1
PIèCES
QTÉ
5.1
Assemblage de la jambe
supérieure droite
1
5.2
Assemblage de la jambe
supérieure gauche
1
5.3
Jambes inférieures
4
PIèCES
QTÉ
5.4
Vis à oreilles de jambe
4
5.5
Casquettes de jambe
4
5.6
Ensemble de goupille de
verrouillage
2
4
2.1
2.2
2.3
6
8
1.1
1.2
1.3
1.4
1.5
1.6
1.7
5
7
1
5.6
5.1
5.2
5.3
5.4
5.5
3
Modèle 1891 | Manuel d’utilisation | | Manuel d’utilisation | Modèle 1891
06 07
Guide de montage Guide de montage
