GUÍA DE MONTAJE

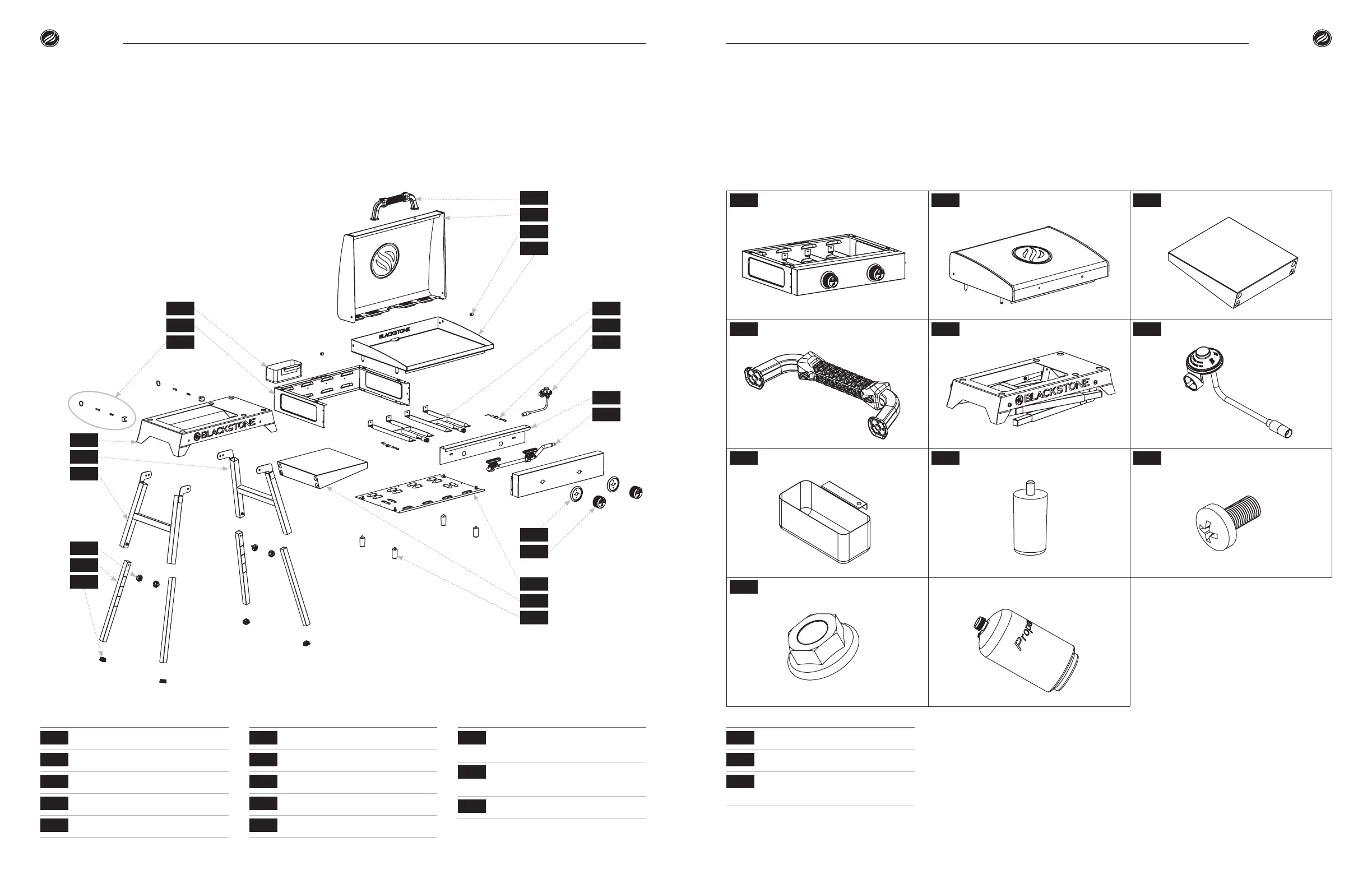

LISTA DE PIEZAS ILUSTRADAVISTA EN DESPIECE ORDENADO
1 Cuerpo (1 pieza) 2 Plancha con capucha (1 pieza) 3 Estante lateral (1 pieza)
4 Manejar (1 pieza) 5 Legado (1 pieza) 6 Regulador (1 pieza)
7 Vaso de grasa (1 pieza) 8 Pies (4 piezas) 9 Pernos M6 (2 piezas)
10 Tuercas de brida M8 (4 piezas) NO INCLUIDO - Botella de gas LP
PIEZAS
CTD
1.1
Panel inferior
1
1.2
Panel deector
1
1.3
Riel de gas
1
1.4
Agujas de encendido
2
1.5
Quemadores H
2
PIEZAS
CTD
1.6
Biseles de perilla
2
1.7
Perillas de control
2
2.1
capucha
1
2.2
Bisagras de capucha
2
2.3
Plancha
1
PIEZAS
CTD
5.1
Ensamblaje de pierna
superior derecha
1
5.2
Ensamblaje de pierna
superior izquierda
1
5.3
Piernas inferiores
4
PIEZAS
CTD
5.4
Tornillos de pierna
4
5.5
Gorras de pierna
4
5.6
Conjunto de pasador de
bloqueo
2
4
2.1
2.2
2.3
6
8
1.1
1.2
1.3
1.4
1.5
1.6
1.7
5
7
1
5.6
5.1
5.2
5.3
5.4
5.5
3
Modelo 1891 | Manual del propietario | | Manual del propietario | Modelo 1891
06 07
Guía de montaje Guía de montaje
