Black Stone 1940 - 3 Guía de Montaje

GUÍA DE MONTAJE

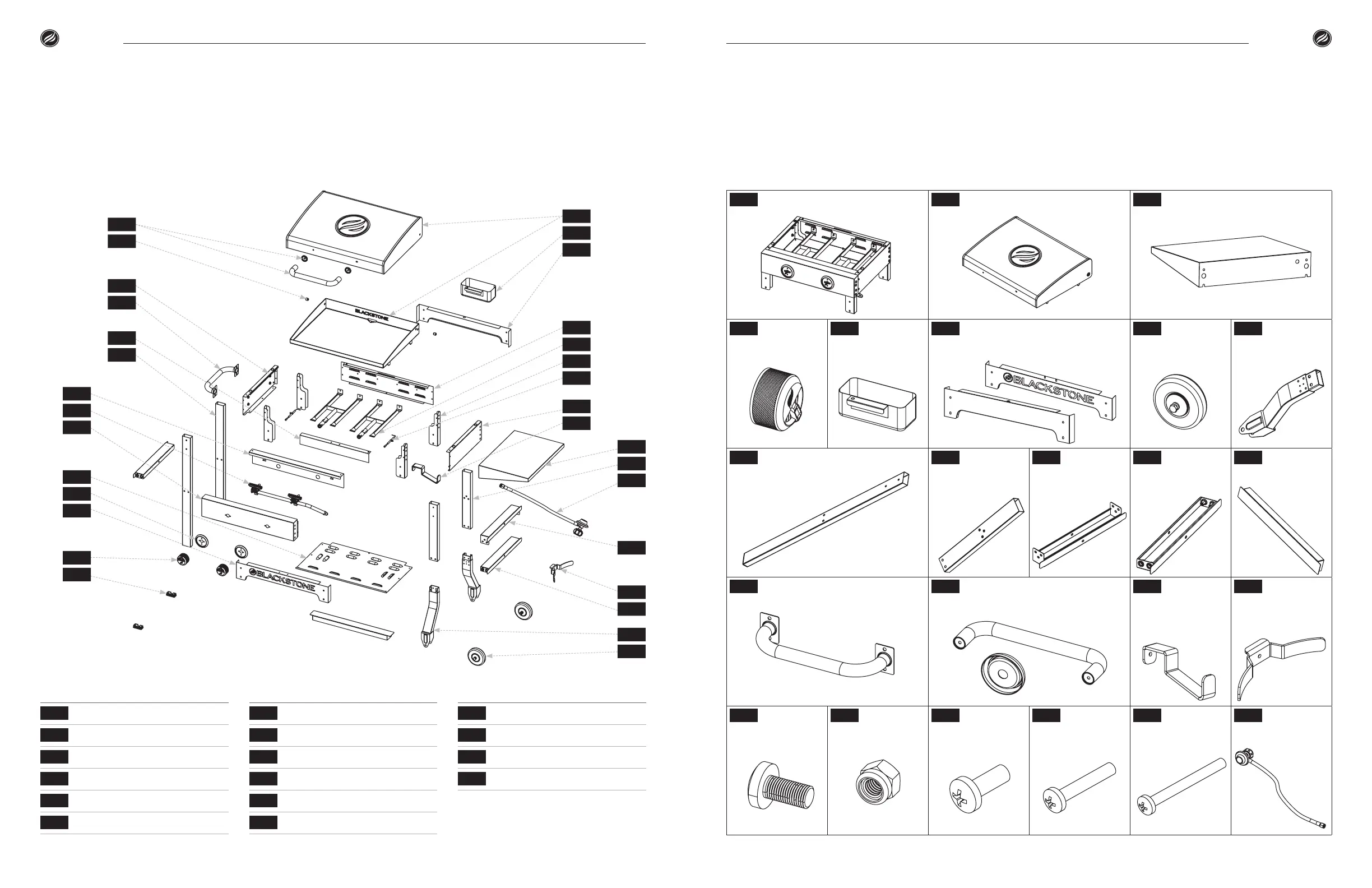

LISTA DE PIEZAS ILUSTRADA
1 Cuerpo (1 pieza) 2 Plancha y campana (1 pieza) 3 Estante lateral izquierdo (1 pieza)
4 Perillas
(2 piezas)
5 Vaso de
grasa (1 pieza)
6 Panel frontal (1 pieza) y
panel posterior (1 pieza)
7 Ruedas
(2 piezas)
8 Piernas infe-
riores derechas
(2 piezas)
9 Piernas izquierdas (2 piezas) 10 Piernas
superiores derechas
(2 piezas)
11 Abrazadera
de la pierna supe-
rior (1 pieza)
12 Abrazaderas
de pierna (2 piezas)
13 Barra estabi-
lizadora (1 pieza)
14 Mango lateral (1 pieza) 15 Asa del capó (1 pieza) y
bisel del asa del capó (2 piezas)
16 Percha supe-
rior de propano
(1 pieza)
17 Soporte de
propano inferior
(1 pieza)
18 Tornillos
M6x12 (22 Piezas)
19 Tuercas M6
(5 piezas)
20 Tornillo
M6x16 (1 pieza)
21 Tornillos
M6x35 (8 Piezas)
22 Tornillos
M6x62 (2 piezas)
23 Manguera
reguladora (1 pieza)
VISTA EN DESPIECE ORDENADO
PIEZAS
CTD
1.1a
Panel inferior
1
1.1b
Placa de ventilación
1
1.1c
Panel derecho
1
1.1d
Panel izquierdo
1
1.1e
Panel de control
1
1.2
Placas de refuerzo en U
4
PIEZAS
CTD
1.3
Panel de fondo
1
1.4
Panel deector
1
1.5
Riel de gas
1
1.6
Quemadores H
2
1.7
Agujas de encendido
2
1.8
Biseles de perilla
2
PIEZAS
CTD
2.1
Ejes de rotación
2
6.1
Panel posterior
1
6.2
Panel frontal
1
9.1
Gorras de pierna
2
5
3
7
12
11
8
10
1.1a
1.1b
1.2
1.3
1.4
1.5
1.6
1.7
1.1e
1.1c
1.1d
6.1
6.2
17
23
16
1.8
9.1
9
4
2
2.1
14
15
Modelo 1940 | Manual del propietario | | Manual del propietario | Modelo 1940
06 07
Guía de montaje Guía de montaje
