BLACKSTONEPRODUCTS.COM/SUPPORT
FRANÇAIS
MANUEL DU PROPRIÉTAIRE | GUIDE D’ASSEMBLAGE
EXIGENCES ÉLECTRIQUES:
120V 60Hz
INSTRUCTIONS DE MONTAGE
Trouvez une grande surface propre pour assembler votre appareil.
Retirez tous les matériaux d’emballage avant l’assemblage.
⚠ ATTENTION
Bouts pointus. Portez des gants lors de l’assemblage.
NON INCLUS (EN OPTION):
Deux (2) piles D
MODÈLE:

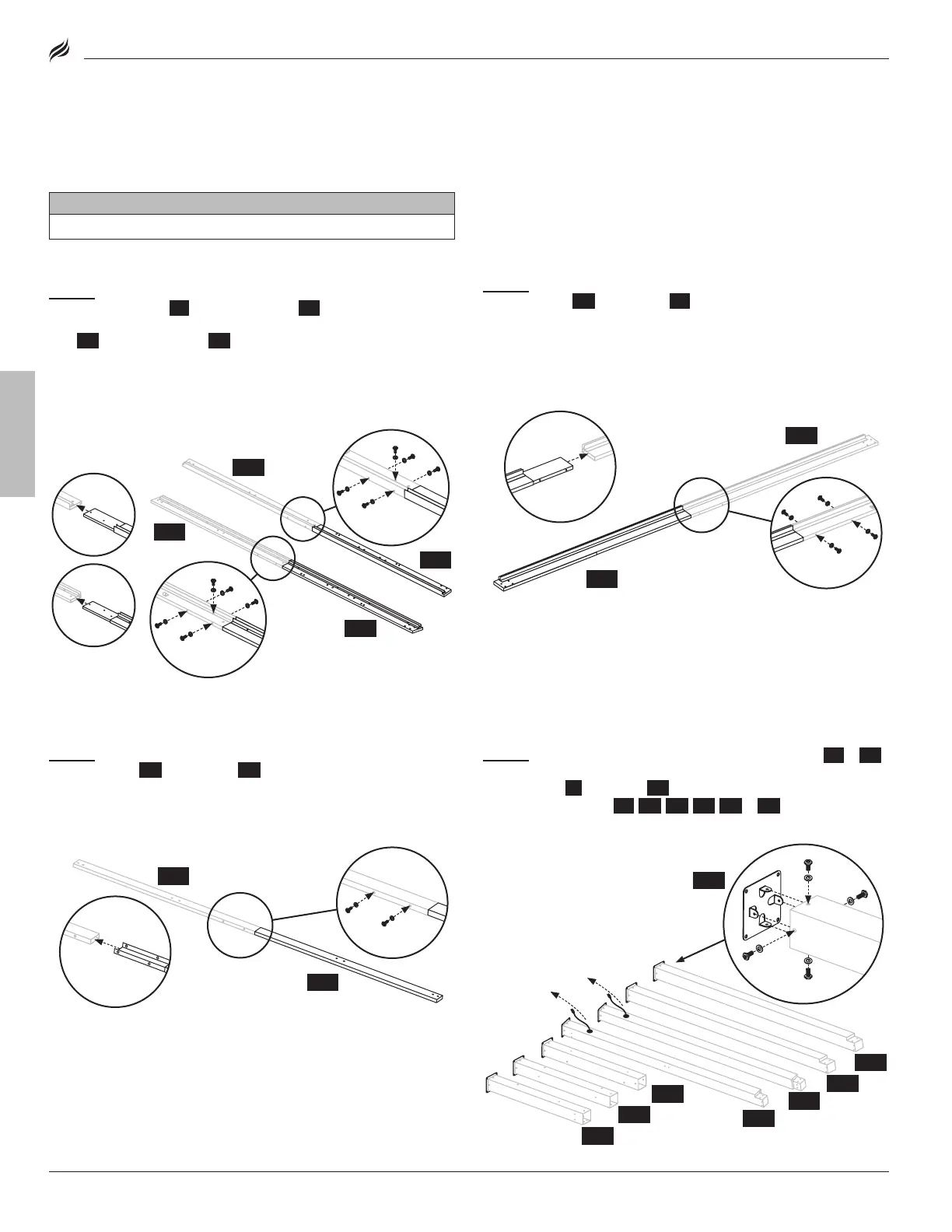

ÉTAPE 01
Utilisez cinq (5) boulons [AA] et cinq (5) rondelles plates [FF] pour
fixer la nervure de toit 1 {F1} à la nervure de toit 2 {F2}.
Utilisez cinq (5) boulons [AA] et cinq (5) rondelles [FF] pour fixer la nervure de
toit 3 {F3} à la nervure de toit 4 {F4}.
ÉTAPE 02
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour
fixer la traverse 2 {D2} à la traverse 1 {D1}.
ÉTAPE 03
Utilisez deux (2) boulons [AA] et deux (2) rondelles plates [FF] pour
fixer la traverse 4 {D4} à la traverse 3 {D3}.
ÉTAPE 04
Tirez le cordon électrique à travers la prise sur les bornes {A1} et {A2}.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer une
(1) base de pied {B} au poteau 3 {A3}.
Répétez avec les poteaux {A1}, {A2}, {A4}, {A7}, {A8} et {A9}.
Pour faciliter l’assemblage, il est recommandé d’avoir 3 personnes ou plus et de
prévoir suisamment de temps pour terminer complètement l’assemblage.
(L’assemblage peut prendre 6 à 8 heures.)
NE PAS serrer les vis tant que toutes les vis et rondelles ne sont pas correcte-
ment installées.
[AA] × 2
[FF] × 2
D4
D3
[AA] × 28
[FF] × 28
A3
A4
A1
A2
A8
A7
A9
B
[AA] × 10
[FF] × 10
F1
F2
F3
F4
[FF] × 4
D2
D1
