BLACKSTONEPRODUCTS.COM/SUPPORT
FRANÇAIS
MANUEL DU PROPRIÉTAIRE | GUIDE D’ASSEMBLAGE MODÈLE: 

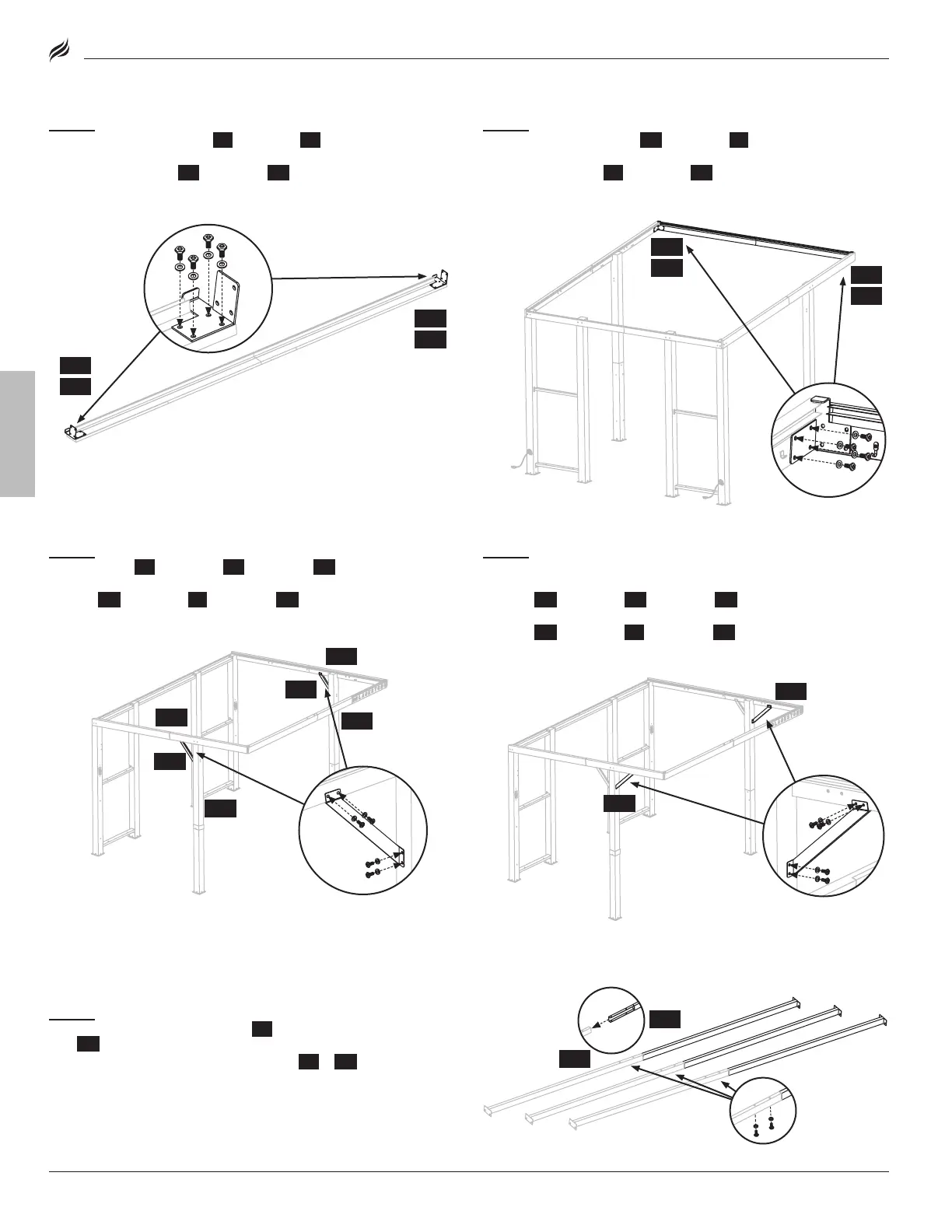

ÉTAPE 09
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour
fixer le connecteur de traverse 1 {E1} à la traverse {D1}.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer le
connecteur de traverse 2 {E2} à la traverse {D2}.
ÉTAPE 10
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour
fixer le connecteur de traverse {E2} à la traverse {F1}.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer le
connecteur de traverse {E1} à la traverse {F3}.
ÉTAPE 11
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour
fixer le support 1 {G1} à la traverse {F3} et au poteau {A5}.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer le
support 1 {G2} à la traverse {F1} et au poteau {A6}.
ÉTAPE 12
Remarque: Ne serrez pas complètement les boulons tant que tous les
boulons et rondelles ne sont pas correctement installés.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer le
support 3 {G3} à la traverse {F3} et au poteau {A5}.
Utilisez quatre (4) boulons [AA] et quatre (4) rondelles plates [FF] pour fixer le
support 4 {G4} à la traverse {F1} et au poteau {A6}.
ÉTAPE 13
Utilisez deux (2) boulons [AA] et deux (2) rondelles plates [FF] pour
fixer une (1) nervure supérieure de toit 1 {H1} à une (1) nervure supérieure de
toit 2 {H2}.
Répétez avec les deux (2) autres nervures de toit {H1} et {H2} .
H1
H2
[AA] × 6
[FF] × 6
[AA] × 8
[FF] × 8
D2
E2
D1
E1
F1
F3
E2
E1
[AA] × 8
[FF] × 8
G2
G1
F1
F3
A5
A6
[AA] × 8
[FF] × 8
G4
G3
[AA] × 8
[FF] × 8

