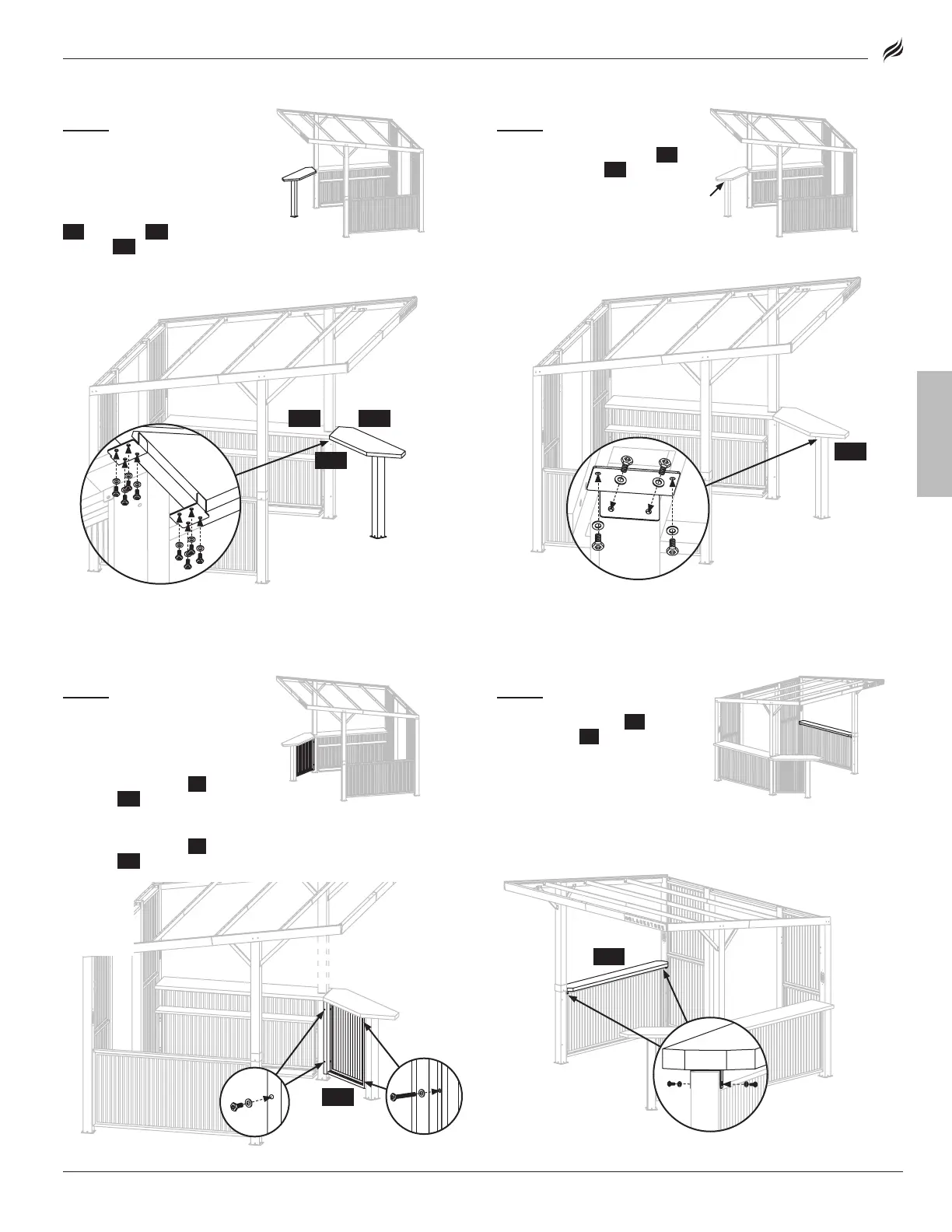

ÉTAPE 22
Remarque: Ne serrez pas
complètement les boulons tant que
tous les boulons et rondelles ne sont
pas correctement installés.
Utilisez huit (8) boulons [AA] et
huit (8) rondelles plates [FF] pour
fixer les deux (2) supports d’étagère
{L2} et l’étagère {K5} à l’ensemble
d’étagère {K4}.
ÉTAPE 23
Utilisez quatre (4) boulons
[AA] et quatre (4) rondelles plates [FF]
pour fixer le renfort d’étagère 3 {L3} à
l’ensemble d’étagère {K5}.
ÉTAPE 24
Remarque: Ne serrez pas
complètement les boulons tant que
tous les boulons et rondelles ne sont
pas correctement installés.
Utilisez deux (2) boulons [AA] et
deux (2) rondelles plates [FF] pour
fixer le panneau latéral 1 {J1} au
montant 8 {A8}.
Utilisez deux (2) boulons [DD] et
deux (2) rondelles plates [FF] pour
fixer le panneau latéral 1 {J1} au
montant 9 {A9}.
ÉTAPE 25
Utilisez quatre (4) boulons
[AA] et quatre (4) rondelles plates
[FF] pour fixer l’étagère 1 {K1} à l’autre
panneau latéral {J3}.
[AA] × 8
[FF] × 8
Installation optionnelle
sur le côté droit
K4
K5
L2
Installation côté gauche en option
Installation côté gauche en option
Installation optionnelle
sur le côté droit
L3
[FF] × 4
Installation côté gauche en option
Installation côté gauche en option
Installation facultative du côté droit
Installation facultative du côté droit
(reportez-vous à l’étiquette côté
(reportez-vous à l’étiquette côté
gauche vers le haut, côté droit vers
gauche vers le haut, côté droit vers
le haut.)
[DD] × 2
[FF] × 4
J1
Installation facultative du côté gauche
Installation facultative du côté gauche
(reportez-vous à l’étiquette côté gauche vers (reportez-vous à l’étiquette côté gauche vers
le haut, côté droit vers le haut.)
le haut, côté droit vers le haut.)
K1
Installation optionnelle
sur le côté droit
[FF] × 4
Installation côté gauche en option
Installation côté gauche en option
