MANUAL DEL PROPIETARIO | GUÍA DE MONTAJE MODELO: 

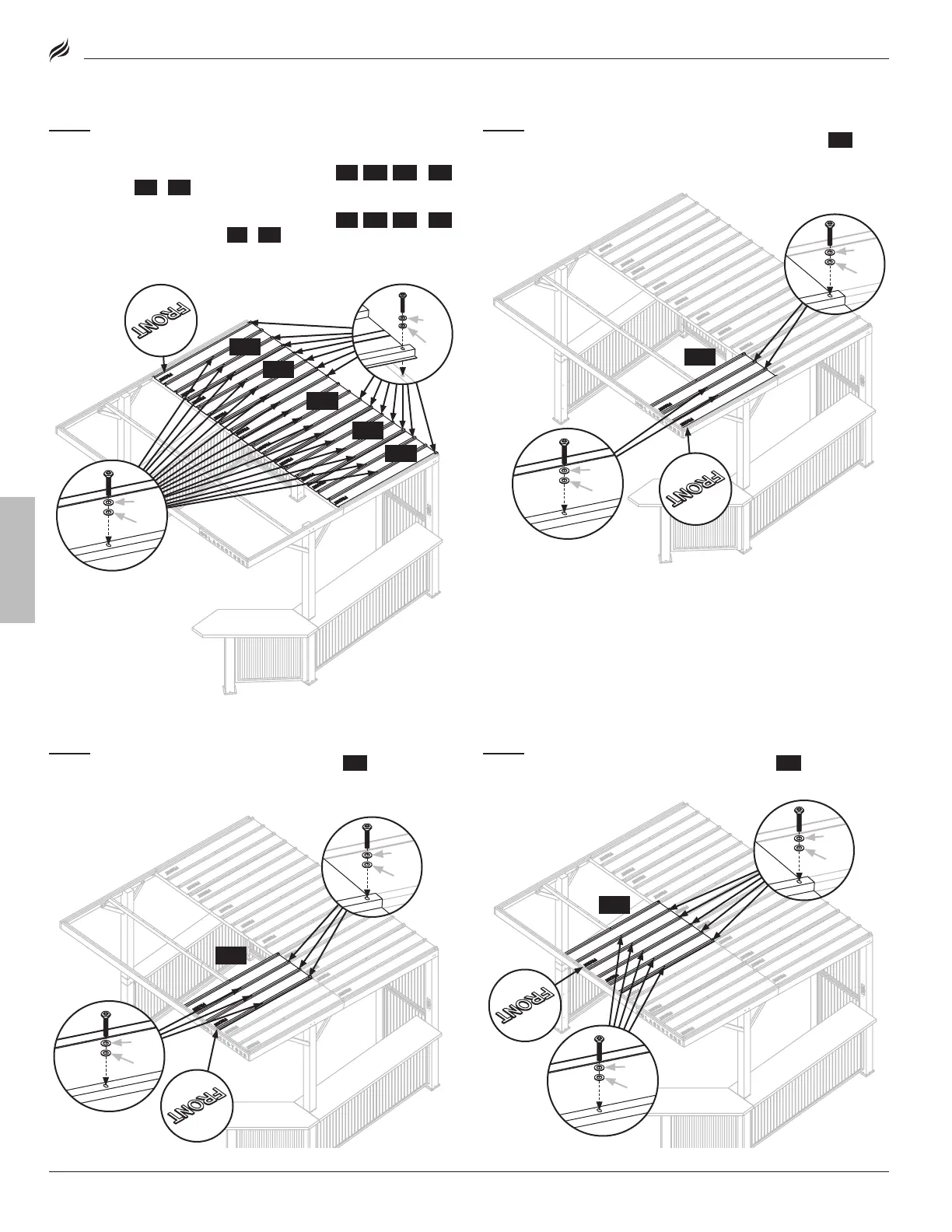

PASO 26
Nota: No apriete los pernos por completo hasta que todos los pernos
y arandelas estén correctamente instalados.
Use catorce (14) pernos [CC], catorce (14) [FF] arandelas planas y catorce (14)
[JJ] arandelas selladoras para unir los paneles del techo {M1}, {M2}, {M5} y {M7}
a los travesaños {D3} y {D4}.
Use dieciséis (16) pernos [CC], catorce (14) [FF] arandelas planas y dieciséis (16)
[JJ] arandelas selladoras para unir los paneles del techo {M1}, {M2}, {M5} y {M7}
a las costillas superiores del techo {H1} y {H2}.
PASO 27
Utilice cuatro (4) pernos [CC], cuatro (4) arandelas planas [FF] y
cuatro (4) arandelas selladoras [JJ] para sujetar el panel del techo 4 {M4} a las
nervaduras superiores del techo.
PASO 28
Utilice seis (6) pernos [CC], seis (6) arandelas planas [FF] y seis (6)
arandelas selladoras [JJ] para fijar un (1) panel de techo 6 {M6} a las nervaduras
superiores del techo.
PASO 29
Utilice diez (10) pernos [CC], diez (10) arandelas planas [FF] y diez (10)
arandelas selladoras [JJ] para sujetar el panel del techo 8 {M8} a las nervaduras
superiores del techo.
[FF]
[JJ]
M4
[FF]
[JJ]
[CC] × 4
[FF] × 4
[JJ] × 4
M1
M5
M5
M2
M7
[FF]
[JJ]
[FF]
[JJ]
[CC] × 30
[FF] × 30
[JJ] × 30
M6
[FF]
[JJ]
[FF]
[JJ]
[CC] × 6
[FF] × 6
[JJ] × 6
M8
[FF]
[JJ]
[CC] × 10
[FF] × 10
[JJ] × 10
[FF]
[JJ]

