FRANÇAIS
13

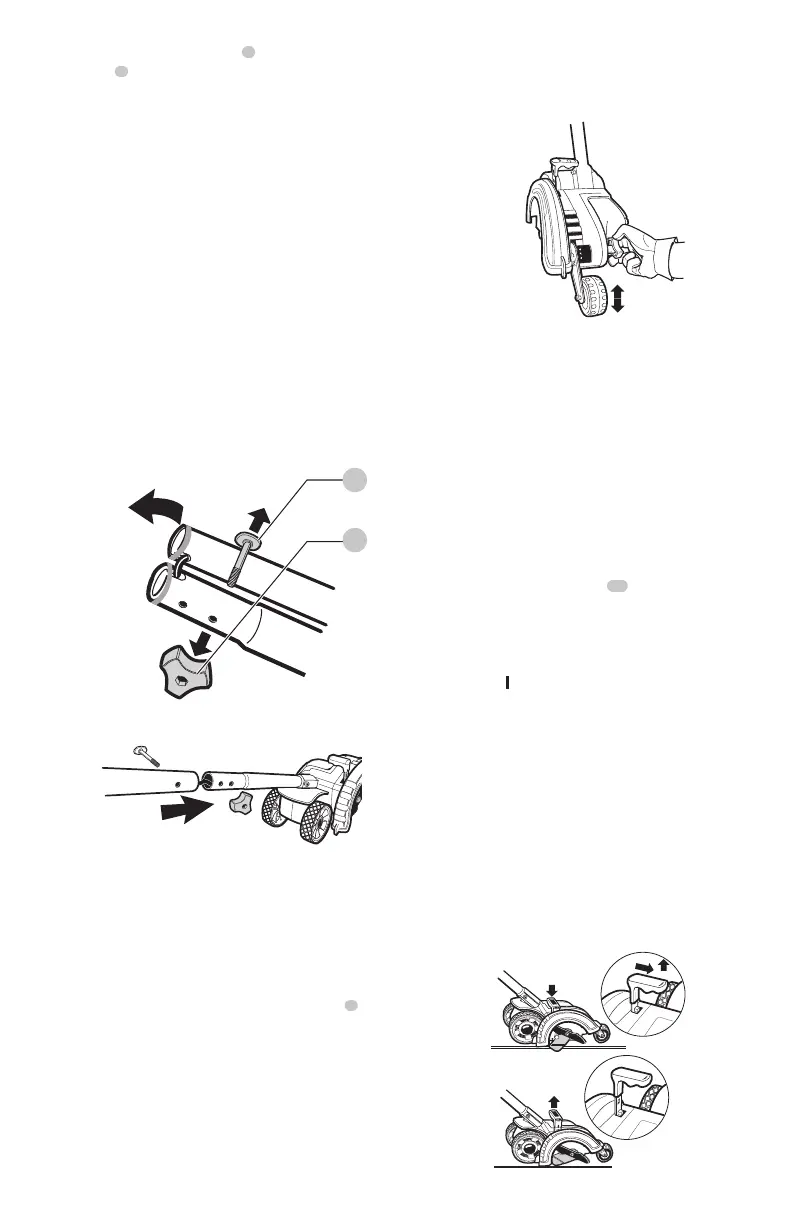

3. Coulisser le tube intermédiaire
4
dans le tube s
upérieur
3
et fixer ensemble les tubes de la poignée à
l’aide du bouton et de la tête de boulon courbée. Il est
possible que vous ayez à jouer délicatement avec le
boulon pour le faire passer au-delà du câble gainé à
l’intérieur du tube lors de la première insertion. Deux
positions de réglage en hauteur sont offertes. Consulter
la Figure G pour l’orientation de la poignée supérieure.
Lors de l’assemblage des tubes, s’assurer que le câble se
déplace librement à l’intérieur.
4. Pour enlever le jeu présent, tirer le câble gainé vers le
bas, dans le tube inférieur. Faites glisser le tube du milieu
dans le tube inférieur en alignant la rainure et la saillie.
Fixer les tubes de la poignée ensemble avec l’autre
bouton et la tête de boulon courbée. Il est
possible que vous ayez à jouer délicatement avec
le boulon pour le faire passer au-delà du fil gainé à
l’intérieur du tube lors de la premièreinsertion.

ATENCION : NE JAMAIS utiliser un objet
pointu pour déplacer lesfils.
Fig. C
Fig.D
2
12
Réglage de la profondeur de coupe
(Fig.A, E)
La roue avant se règle afin de modifier la profondeur de
coupe et de prolonger la durée de la lame.
1. Attendre l’immobilisation complète de la lame!
2. Débrancher l’outil.
3. Desserrer le bouton de réglage de laprofondeur
9
.
4. Régler la hauteur de la roue en utilisant l’indicateur de
profondeur qui se trouve sur le support de la roue et les
mentions sur le boîtieravant.
NOTE : une profondeur de 2,5 cm (1 po) est
recommandée pour couper unebordure.
5. Bien resserrer lebouton.
Guide de rebord (Fig. A, F)
Le guide de rebord est pratique pour couper une ligne
droite le long des trottoirs. Lorsqu’on veut effectuer des
travaux d’aménagement paysager ou couper des rigoles
dans la cour, le guide de rebord peut nuire lors de travaux
dans de la terre battue ou des mottes de gazon. On peut
régler le guide afin de pouvoir faire des RIGOLE ou des
travaux d’AMÉNAGEMENTPAYSAGER.
REMARQUE: Une végétation dense peut traîner le
protecteur. Réduisez la profondeur de la coupe au minimum
pour aider à réduire ceteffet.
Fig. F
1.5
1
.25
1.0
D
E
P
T
H
Pour modifier la position du guide
debord (Fig. F, G)
Faire de l’aménagement paysager
Tirez le bouton du guide de bord
10
vers les côtés pour
déverrouiller la languette du protecteur dans le sens de
la petite flèche. Levez le bouton vers le haut jusqu’à ce
l’encoche carrée inférieure dans le levier s’aligne avec la
languette sur le protecteur. Dans cette position, le guide
de bord est levé afin que l’outil puisse facilement le long
des bords de parterres de fleurs et d’arbustes et autour des
arbres en prévision de l’aménagement paysager ou le retrait
de plaques degazon.
Creuser des tranchées
Pour ramener le guide de bord en position inférieure,
tirez le levier vers les côtés et poussez le protecteur vers
le bas jusqu’à ce que la languette entre dans le trou du
leviersupérieur.
REMARQUE: Vous pouvez avoir besoin de pencher le
coupe-bordure vers l’arrière pour permettre au guide de
bord de se déplacer en position decreusage. comme le
montre la Fig. G.
LIFT FO
R
TRE
NCH
ING
LO
W
ER FO
R
EDG
IN
G
LIFT FO
R
TR
EN
CH
ING
LO
W
ER
FO
R
E
DG
IN
G
Fig. F
