Black+Decker EH1000 - Remplacement de la Lame

FRANÇAIS
14
CONSEIL : Afin de prolonger la durée de la lame, régler la
profondeur de coupe au minimum pour la première coupe
et augmenter le réglage de la profondeur à mesure que la
lame s’use.

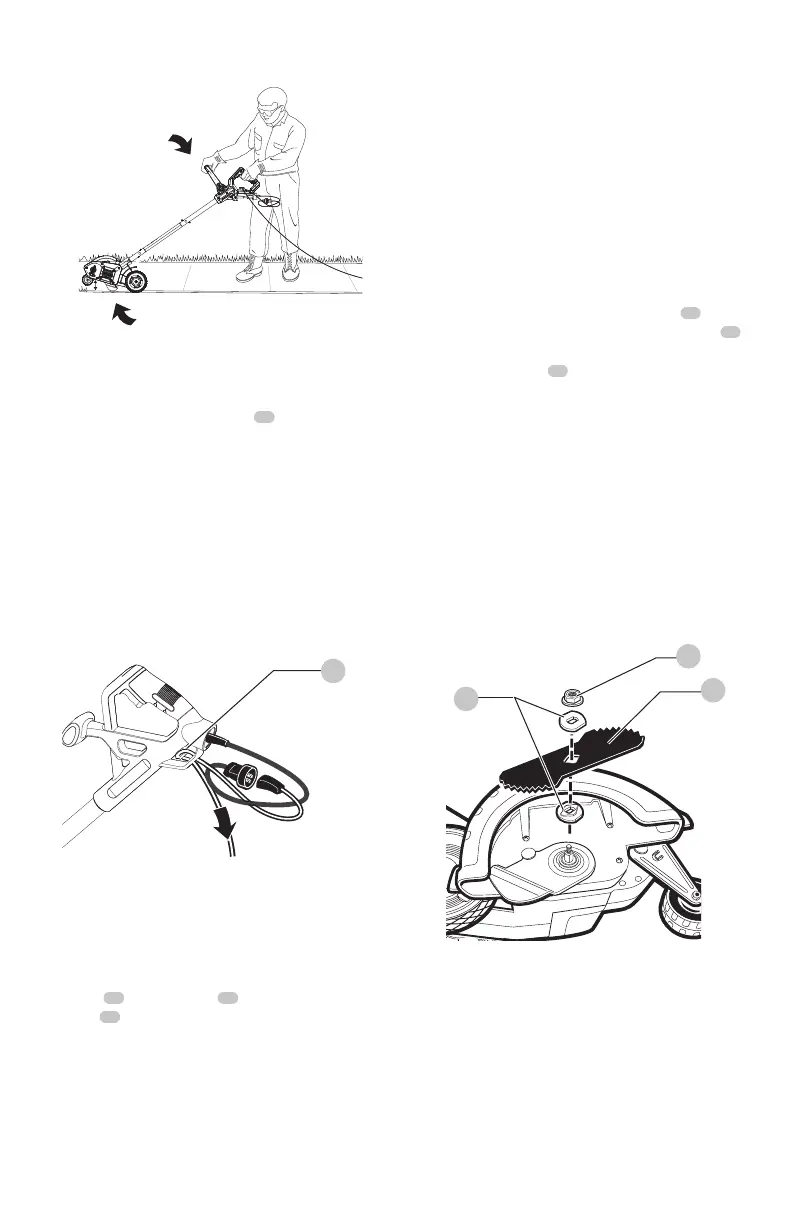

Remplacement de la lame

DANGER : débrancher l’outiL. Attendre
l’immobilisation complète de lalame.

DANGER : la lame continue de tourner
pendant quelques instants après avoir relâché
l’interrupteur.
1. Desserrer l’écrou à tête hexagonale (9/16 po)
15
. Se
servir d’une clé de 1 po contre la rondelle extérieure
14
ou d’une pièce de bois de 2 po sur 4 po, au besoin, entre le
protecteur et la lame
13
pour empêcher cette dernière
debouger.
2. Installer la cale interne sur l’arbre; les « plats » du trou de
la cale doivent s’insérer sur ceux de l’arbre.
3. Tout en retenant la cale en place, placer la lame sur
l’arbre de la façon illustrée (FigureI).
4. Retenir la lame contre la cale et installer la cale
extérieure, toujours en alignant les « plats » de la cale sur
ceux de l’arbre.
5. Installer l’écrou à tête hexagonale et la rondelle conique,
puis les serrer à l’aide d’uneclé.
REMARQUE: remplacer l’écrou à tête hexagonale et la
rondelle conique seulement par des pièces de rechange
identiques, voir la rubrique relative à l’entretien.
Fixation de la rallonge au coupe-bordure
(Fig. H)
La poignée de l’interrupteur comporte
11
un dispositif de
retenue du cordon intégré minimisant les contraintes sur
la rallonge. Pour s’en servir, il suffit de plier la rallonge de la
façon illustrée, à environ 30 cm (1 pi) de son extrémité, et
d’insérer la boucle au bout de la poignée. Fixer la boucle
ainsi formée par la rallonge sur l’ergot. Tirer doucement sur
la rallonge afin de s’assurer qu’elle est bien fixée dans la
poignée du coupe-bordure.
Éloigner la rallonge de l’utilisateur, de l’outil et de tout autre
obstacle en tout temps. Éloigner le cordon des sources de
chaleur, des flaques d’huile, de l’eau ou d’arêtestranchantes.
Lame (Fig. I)

DANGER : débrancher l’outiL. Attendre
l’immobilisation complète de lalame.
Fixer la lame
13
, les deux calest
14
, l’écrou à tête
hexagonale
15
et la rondelle conique dans l’ordre
illustré. Prière de vérifier l’installation de la lame avant
d’utiliser l’outil. La lame du coupe-bordure comporte
deux indicateurs d’usure afin de savoir quand remplacer
la lame. Lorsque la lame est usée jusqu’au petit trou à
chaque extrémité de celle-ci, elle procure une coupe
d’une profondeur de 6 mm (1/4 po) et il faut laremplacer.
FONCTIONNEMENT

AVERTISSEMENT : afin
de réduire le risque de blessure corporelle,
éteignez l’appareil et débranchez-le la
source d’alimentation avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
Fig.G
Hex nut with conical washer
Écrou Hexagonal muni d'une rondelle conique
Tuerca hexagonal con roldana conica
Fig.I
13
14
15
Fig.H
11
